Kamera termowizyjna Flir T840
Fast, flexible, accurate – in any work environment

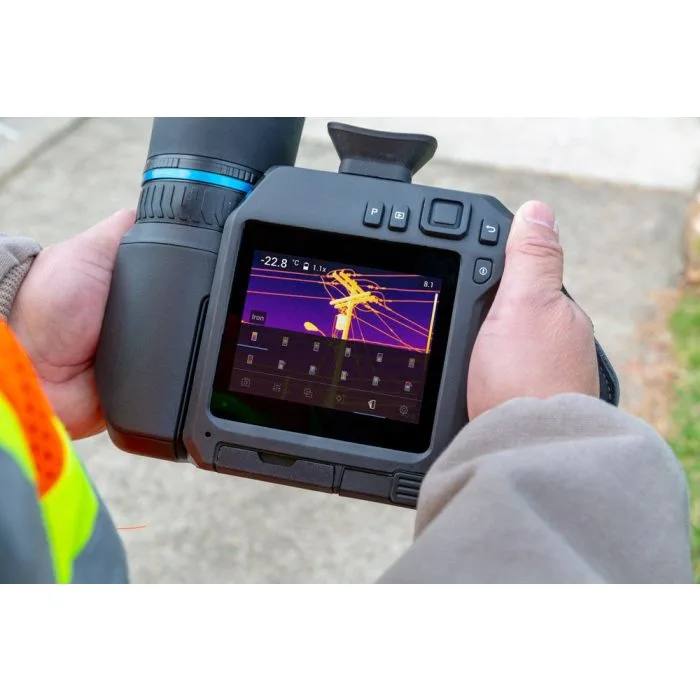

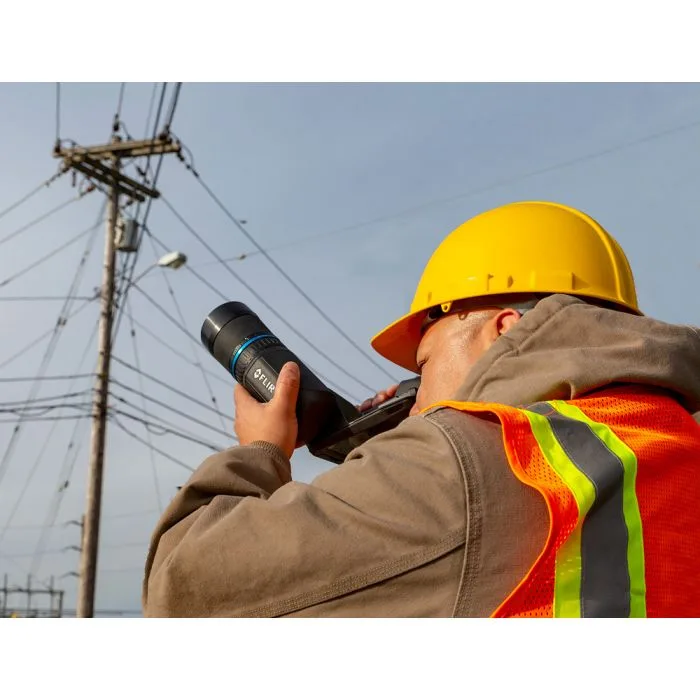

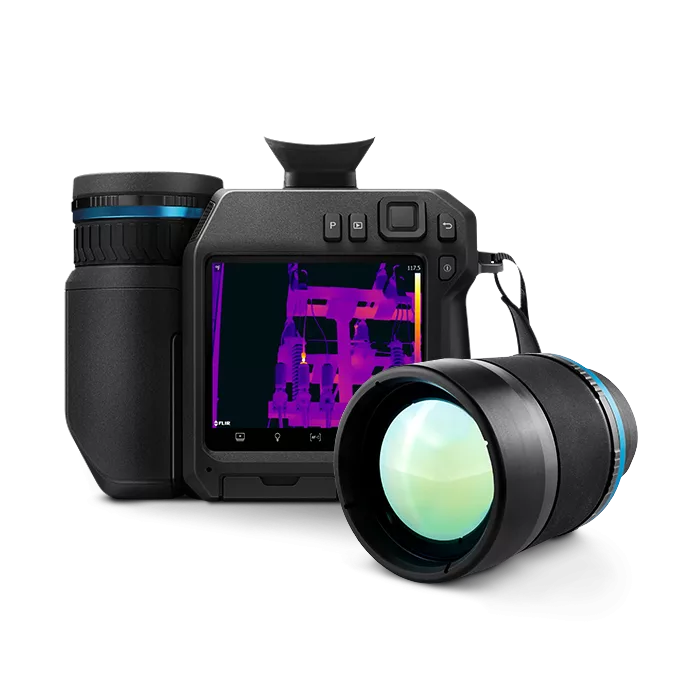

The FLIR T840 infrared camera is designed to help electric utility and other thermography professionals comfortably survey equipment both indoors or outdoors and seek out signs of failure all day long. Thanks to an integrated eyepiece viewfinder and a bright 4-inch color LCD display, the T840 makes it easy to conduct inspections outside in bright, challenging light conditions. The 180° rotating lens platform and thoughtful ergonomic design helps users quickly diagnose failing components in hard-to-reach areas. A 6° telephoto lens option is available to ensure accurate temperature measurement of small targets from farther distances.
Safely and comfortably assess equipment
Scan large areas from a safe distance with 464 x 348 resolution, and reduce the strain of full-day inspections with the 180° rotating optical block.
Make Critical Decisions Quickly
Get industry-leading image clarity from FLIR Vision Processing™, MSX®, and UltraMax® to help you make the right call – fast.
Expert Features
With programmable buttons, an agile GUI, and live image enhancements such as 1-Touch Level/Span, the T1010 has the expert features you need.
Designed to Make Your Work Easier
Get the most out of your workday with rapid reporting features that help you organize findings in the field.
Konfiguracja:
· Rozdzielczość przetwornika: 464x348
· Ilość czujników pomiarowych: 161 472
· Czułość termiczna: <30mK
· Częstotliwość odświeżania: 30Hz
· Rozdzielczość optyczna: 0.47mrad
· Dokładność pomiaru: +/- 2% lub +/- 2stC
· Pole widzenia: 24° × 18°
· Zakres pomiarowy: -40 +1500stC
· Funkcja MSX
· Funkcja obraz w obrazie
· Aparat cyfrowy
· Automatyczne znaczniki minimum i maksimum
Galeria:
Przykładowe różnice w funkcjach kamery. W obu przypadkach użyte zostało to samo urzadzenie, przed i po modyfikacji.
Pierwszy ekran wywołania ustawień konfiguracji pomiarów i zobrazowania.
Kamera standardowa
Kamera zmodyfikowana
Ekran wyboru trybu zobrazowania. W obu przypadkach mamy takie same tryby pracy. Menu od lewej:
ustawienie paralaksy, czyli przesunięcia obrazu w podczerwieni i w paśmie widzialnym
tryb MPX, podkreślanie krawędzi za pomocą kamery w paśmie widzialnym
widzenie tylko w podczeriwe
PIP, obraz w obrazie IR na widzialnym
przenikanie obrazu w paśmie widzialnym z podczerwienią
Ekran wyboru sposobu pomiaru:
Duży wybór sposobów pomiaru daje szybką, automatyczną identyfikację miejsc nadmiernie nagrzewających się, szczególnie o małej powierzchni, lub mierzonych z daleka.
- pomiar punktem centralnym
- pomiar najcieplejszego miejsca w polu pomiarowym
- pomiar najzimniejszego miejsca w polu pomiarowym
- brak pola pomiarowego
- pomiar punktem centralnym
- pomiar najcieplejszego miejsca w polu pomiarowym
- pomiar najzimniejszego miejsca w polu pomiarowym
- brak pola pomiarowego
- trzy punty sąsiadująco
- pomiar delta s, czyli najcieplejszego punktu w polu względem temperatury zmierzonej punktem centralnym
- pomiar delta t, czyli pomiar najcieplejszego punktu w polu pomiarowym względem temperatury otoczenia
Paleta barw do zobrazowania termicznego:
Paleta barw jest o tyle ważna, że odpowiednio dobrana, umożliwia łatwą identyfikację usterki. Przykładowo, w elektronice, kiedy na płytce drukowanej gdzie jest masa drobnych elementów, jeden nadmiernie grzejący się może zostać samoczynnie zobrazowany jako czerwony punkt na czarno-białym obrazie. W innej sytuacji, mozna tak samo wykryć wyciek z rury ogrzewania podłogowego, gdzie parująca ciecz pobiera ciepło z otoczenia i wyciek będzie widoczny jako zimniejsze miejsce. Przy wybraniu palety "tęcza- wysoki kontrast" taka sytuacja awaryjna będzie widoczna jako zielona plama. W analogiczny sposób można dobrać odpowiednią paletę i poziomy alarmowe w każdej branży.
- kolory żelaza
- kolory tęczy
- skala szarości
- poniżej progu alarmowego
- powyżej progu alarmowego
- kolory żelaza
- kolory tęczy
- kolory tęczy wysoki kontrast
- skala szarości biały wysoka temperatura
- skala szarości czarny wysoka temperatura
- barwy chłodne
- lawa
- poniżej progu alarmowego
- powyżej progu alarmowego
- pomiędzy alarmami
- alarm zawilgocenia
- alarm izolacji
Funkcje regulacyjne i dodatkowe:
- ręczna i automatyczna regulacja zakresu pomiarowego
- ręczna i automatyczna regulacja zakresu pomiarowego
- zoom cyfrowy 8x
Termogramy:

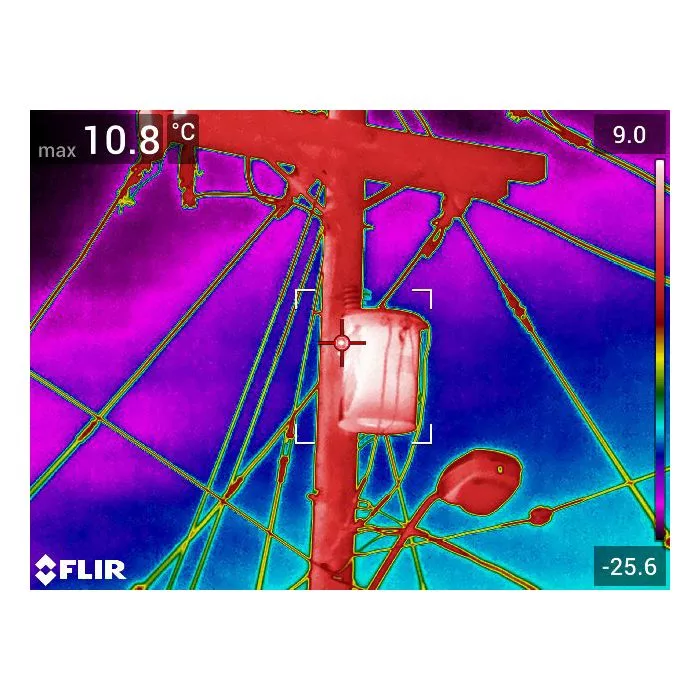

Rzeczywiste termogramy pokazujące różnicę w jakości obrazu przed i po modyfikacji.
Producent | Flir |
---|---|
Rozdzielczość przetwornika | 464x348 |
Rozdzielczość optyczna | 0,47 mrad |
Ilość punktów pomiarowych | 161 472 |
Czułość termiczna NETD | 30mK |
Częstotliwość odświeżania | 30 Hz |
Zakres pomiaru | -20 +1500°C |
Dokładność pomiarowa | +/- 2% lub +/- 2stC |
Wyświetlacz | 4" |
Pole widzenia | 24° × 18° |
Gwarancja [lata] | 2 lata kamera, 10 lat przetwornik IR |
Skrót właściwości | Kamera termowizyjna FLIR T840 do zastosowań w energetyce. |
