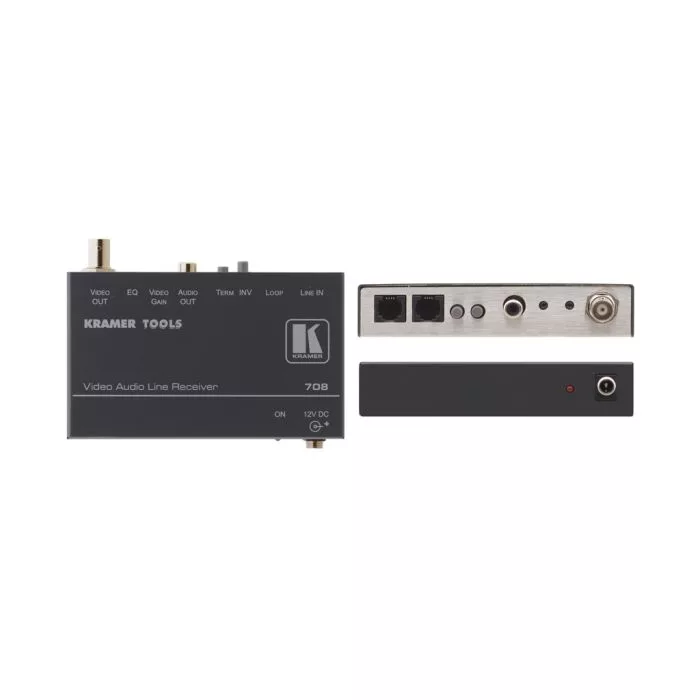

Odbiornik Kramer 708
Odbiornik sygnału kompozyt wideo i monofonicznego audio skrętką
Złącza skrętki: RJ-11
SKU
708
! Ograniczona dostępność. Urządzenie zostanie wycofane po wyczerpaniu stanów magazynowych we wszystkich oddziałach Kramer.
707 i 708 są nadajnikiem i odbiornikiem sygnałów kompozyt wideo i monofonicznego audio skrętką. Nadajnik 707 konwertuje sygnały kompozyt wideo i mono audio do sygnału transmitowanego skrętką, a odbiornik 708 konwertuje sygnał przesyłany skrętką z powrotem na kompozyt wideo i mono audio.
-
Pasmo przenoszenia - 58 MHz (-3 dB).
-
Złącza skrętki - RJ-11 (telefoniczne).
-
Poziom wejściowy audio (707) - Liniowy lub mikrofonowy (wybór).
-
Zasięg transmisji - Do 1000 m (3200’).
-
Kabel - Skrętka UTP lub STP kat. 5.
-
Kramer TOOLS™ - 3 urządzenia mogą być zamontowane obok siebie w szafie rack na wysokość 1U za pomocą dodatkowego mocowania RK-3T.
Zastosowania
Zdalny monitoring w instalacjach CCTV, medycznych, szkołach i telewizji.
Idealny do wykorzystania w systemach z istniejącym już okablowaniem strukturalnym.
Telekonferencja w biurach i szpitalach z wykorzystaniem istniejącego okablowania interkomowego lub telefonicznego.
Przykładowa aplikacja
Specyfikacja
| WEJŚCIE: | 1 symetryczne 150 Ω na złączu RJ-11, z przełącznikami impedancji oraz znaku polaryzacji. |
| WYJŚCIA: | 1 kompozyt wideo, 1 Vpp/75 Ω na złączu BNC . 1 audio - poziom liniowy do 4.6 Vpp/100 Ω na złączu RCA. |
| PASMO PRZENOSZENIA (W PARZE): | Wideo: 58 MHz; Audio: 30 kHz przy 30 m bez uziemienia. |
| NIELINIOWOŚĆ (W PARZE): | Mniej niż 0.2% w niedużych odległościach. |
| WZMOCNIENIE RÓŻNICOWE (W PARZE): | 0.41%. |
| RÓŻNICA FAZ (W PARZE): | 0.3 stopnia. |
| WSPÓŁCZYNNIK ZAWARTOŚCI HARMONICZNYCH (PRZY 20 m, W PARZE): | 0.1%. |
| STOSUNEK SYGNAŁ/SZUM (W PARZE): | 72 dB. |
| REGULACJA: | Wzmocnienie wideo: od -1.8 do +2.3 dB, EQ powyżej 2.5 MHz od 0 do 16 dB; Audio: od 0 do 52 dB. 707: zasilanie mikrofonu pojemnościowego. 708: zakończenie wyjścia loop, odwracanie fazy sygnału. |
| ŹRÓDŁO ZASILANIA: | 12 VDC, 40 mA. |
| WYMIARY: | 12 cm x 7.5 cm x 2.5 cm (4.7" x 2.95" x 0.98") szer., głęb., wys. |
| MASA: | Ok. 0.28 kg (0.62 lbs). |
| AKCESORIA: | Zasilacz, zestaw montażowy. |
| OPCJE: | Mocowanie do szaf rack 19" RK-3T. |
| Skrót właściwości | Odbiornik sygnału kompozyt wideo i monofonicznego audio skrętką Złącza skrętki: RJ-11 |
|---|
