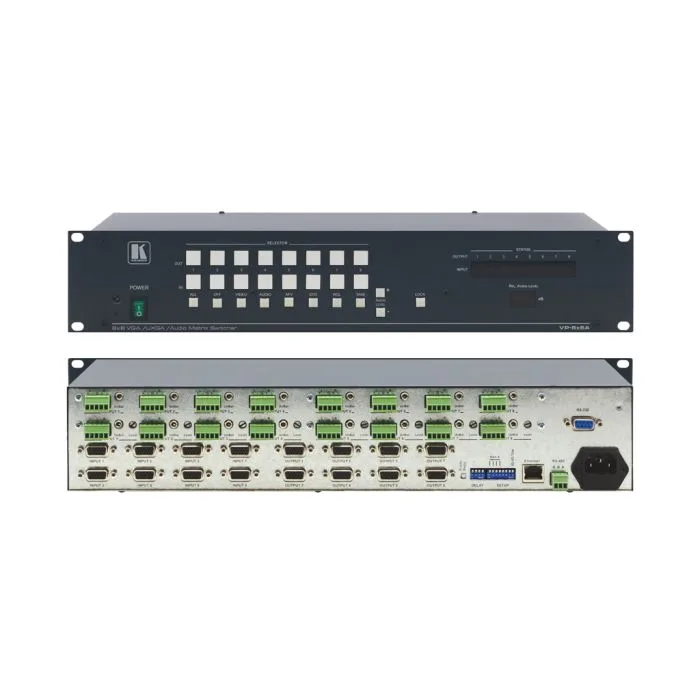

Przełącznik Kramer VP-8x8A
Przełącznik 8x8 sygnałów grafiki komputerowej o rozdzielczości przekraczającej UXGA, oraz symetrycznego i niesymetrycznego stereo.
Pasmo przenoszenia 350 MHz (-3 dB)
SKU
VP-8x8A
VP-8x8A jest przełącznikiem matrycowym sygnałów komputerowych wideo o rozdzielczościach od VGA do UXGA i wyższych, oraz sygnałów symetrycznych lub niesymetrycznych stereo audio. Umożliwia równoczesne przełączanie sygnałów wideo + audio (symetrycznego lub niesymetrycznego) z dowolnego wejścia na dowolne wyjście matrycy.
-
Szerokość pasma-350MHz (-3db)
-
Kompatybilny z HDTV
-
Funkcja: Active Input Indication™ Reporting-Każdy z klawiszy wyboru źródła na panelu przednim zostaje automatycznie podświetlony, jeżeli na danym wejściu urządzenie wykryje podłączony sygnał wideo.
-
Czas przełączenia pionowego-do 3.5 s. (wartość wybieralna)opóźnienia dla "czystego" przełączenia.
-
Frakcyjne przełączanie audio.
-
Regulacja poziomu sygnału audio na wejściu i wyjściu.
-
Preset-y-Zapamiętuje zbiorowe przełączenia we/wy jako "preset-y". Możliwe do wywołania i uruchomienie kiedy zajdzie taka potrzeba.
-
Przycisk Take-Wywołuje zbiorowe przełączenia.
-
Blokada sterowania panelu przedniego.
-
Sterowanie-Panel przedni, RS-232 (oprogramowanie K-Router™ pod Windows® - w zestawie), RS-485, Ethernet, Pilot IR (w zestawie).
-
Ogólnoświatowy format zasilania-100-240V AC
-
Przystosowane do montażu rack 19'-wysokość 2U
Zastosowania
Profesjonalne systemy wymagające pełnej pracy matrycy 8x8
Multimedia oraz systemy przełączanie i wyboru źródła
Przykładowa aplikacja
Specyfikacja
WEJŚCIA: | 8 VGA na złączu HD15 (VGA do UXGA); 8 złączy (kostek) symetrycznego audio; 8 złączy "mini jack" niesymetrycznego audio stereo. |
WYJŚCIA: | 8 VGA na złączu HD15 (VGA do UXGA); 8 złączy (kostek) symetrycznego audio; 8 złączy "mini jack" niesymetrycznego audio stereo. |
MAX. POZIOM SYGN. WYJ.: | VIDEO: 1.8Vpp AUDIO: 19dBm |
SZER. PASMA (-3dB): | VIDEO: >350MHz AUDIO: symetryczne/niesymetryczne, 50kHz |
WZM. RÓŻNICOWE: | 0.03% |
RÓŻNICA FAZY: | 0.04% |
WSPÓŁCZYNNIK K: | <0.05% |
STOSUNEK S/N: | VIDEO: 73dB@5MHz AUDIO: Sym: 75dB; Niesym.: 71dB |
PRZESŁUCH: | VIDEO: -49dB, 5MHz AUDIO: Sym: <-80dB; Niesym: -82dB |
STEROWANIE: | Klawisze wyboru wejść i wyjść, wszystkich, wyłączenie, video, audio, AFV, store-zapamiętanie, recall-odwołanie, take-wywołanie presetu, poziom sygn.audio, klawisze blokujące. Sterowanie poprzez RS-232, RS-485, i Ethernet. Sterowanie poziomem sygn. na wejściu i wyjściu. |
SPRZĘŻENIE WE/WY: | VIDEO: DC AUDIO: AC |
AUDIO THD + SZUM: | Sym: 0.077%; Niesym: 0.075%@1kHz |
2-ga HARMONICZNA AUDIO: | Sym: 0.073%; Niesym: 0.066%@1kHz |
ZASILANIE: | 100-240VAC, 45VA |
WYMIARY: | 19 cali (Szer.), 7 cali (Głęb) 2U (Wys.) montaż rack |
MASA: | 3.8 kg |
AKCESORIA: | przewód zasilający, adapter pseudo-modemu, oprogramowanie kontrolne pod Windows®, Oprogramowanie zarządzające konfiguracją XPort pod Windows® oraz Przemiennik portu szeregowego. |
OPTIONS: | External remote IR receiver cable. |
Skrót właściwości | Przełącznik 8x8 sygnałów grafiki komputerowej o rozdzielczości przekraczającej UXGA, oraz symetrycznego i niesymetrycznego stereo. Pasmo przenoszenia 350 MHz (-3 dB) |
---|
