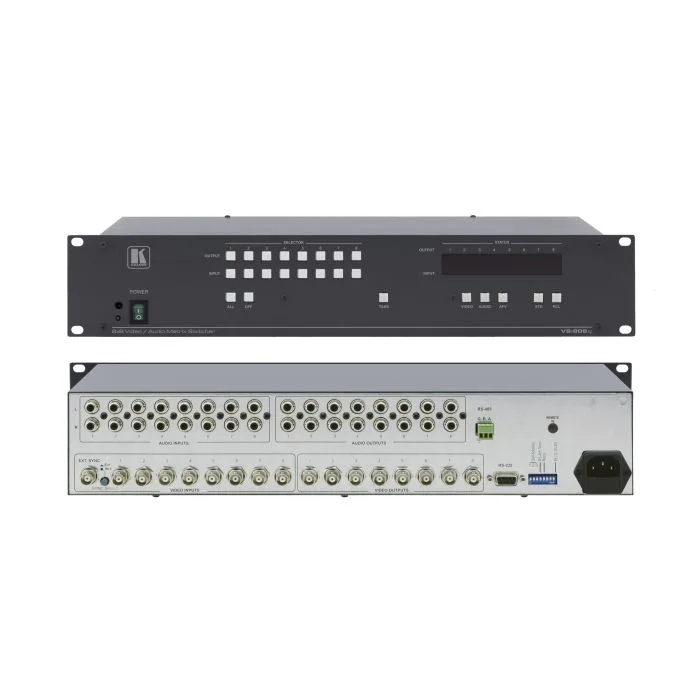

Przełącznik Kramer VS-808xl
Przełącznik 8x8 sygnałów composite video i niesymetrycznego audio.
Pasmo przenoszenia - 200 MHz (-3 dB)
SKU
VS-808xl
The VS-804xl and VS-808xl are high performance matrix switchers for composite video and unbalanced stereo audio signals. Switching during the vertical interval ensures glitch-free switching with genlocked sources.
- Bandwidth - 200MHz (- 3dB) fully loaded.
- Control - Front panel, RS-232 (K-Router™Windows® - Based Software is included), & RS-485.
- Take Button - Execute multiple switches all atonce.
- Memory Locations - Store multiple switchesas presets (salvos) to be recalled and executedwhen needed.
- Audio Breakaway Switching.
- Vertical Interval Switching.
- Switching Synchronization - Synchronizeeither to external reference or the incomingvideo.
- Selectable Sync Signal Termination.
- Standard 19” Rack Mount Size - 2U.
Zastosowania
Production studios.
Audio / video duplication facilities.
Professional presentation systems.
Przykładowa aplikacja
Specyfikacja
INPUTS: | 8 composite video, 1Vpp/75Ω on BNCs.1 Sync/Video Genlock 1Vpp/75Ω with sync select with. 8 audio stereo, +4dBm/33 KΩ on RCAs. |
OUTPUTS: | 8 (4 for the vs-804xl) composite video, 1Vpp/75Ω on BNCs. 8 (4 for the vs-804xl) audio stereo, +4dBm/50W (24 Vpp max.) on RCAs. |
VIDEO BANDWIDTH: | 200 MHz. -3dB |
AUDIO BANDWIDTH: | 100 kHz. -3dB |
NON LINEARITY: | <0.1% |
VIDEO CROSSTALK: | <50dB @ 5MHz. |
VIDEO S/N: | 74 dB. |
AUDIO S/N: | 88 dB unweighted (1Vpp).. |
CONTROL: | Manual, RS-232 or RS-485 |
AUDIO THD: | 0.016% (1V, 1KHz). |
SWITCHING: | Vertical interval. |
DIFF. PHASE: | 0.03 Deg. |
K-FACTOR: | <0.05%. |
DIFF. GAIN: | 0.05% |
INDICATORS: | 8-character front panel display. |
DIMENSIONS: | 19 inch (W), 7 inch (D) 2U (H) rack mountable. |
POWER SOURCE: | 230 VAC, 50/60 Hz, (115VAC, U.S.A.), 11 VA. |
WEIGHT: | 3.5 kg (7.8 lbs.) approx. |
ACCESSORIES: | Power cord, Windows 95/98 control software, Null modem adapter. |
Skrót właściwości | Przełącznik 8x8 sygnałów composite video i niesymetrycznego audio. Pasmo przenoszenia - 200 MHz (-3 dB) |
---|
