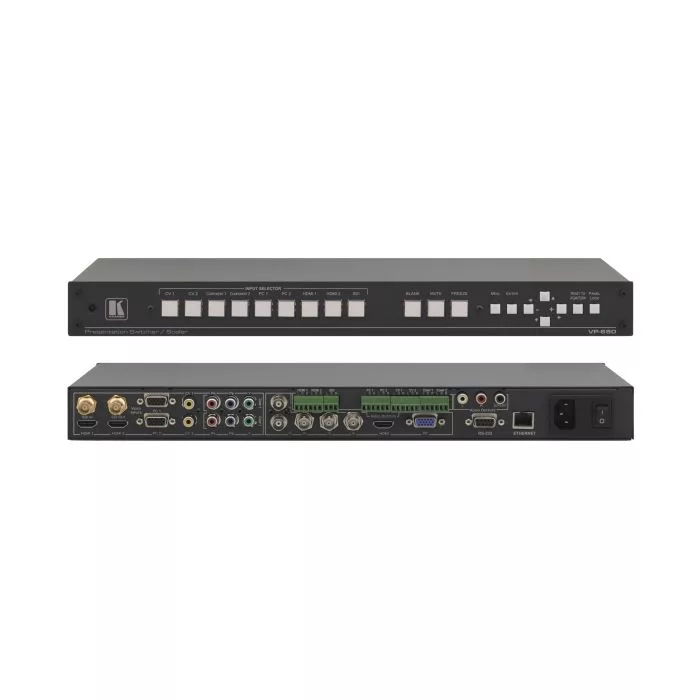

Przełącznik ze skalerem Kramer VP-690
Przełącznik ze skalerem z sygnałów 3G HD-SDI, HDMI, VGA i YUV na HDMI, VGA i RGBHV. Oraz niesymetrycznego audio i S/PDIF.
Technologia K-Storm™ Scaling.
SKU
VP-690
VP−690 jest 9−wejściowym skalerem/przełącznikiem analogowych i cyfrowych sygnałów wizyjnych, 3G HD−SDI, HDMI, grafiki komputerowej i komponent wideo. Skaluje każdy sygnał wizyjny do rozdzielczości WUXGA i 2048x1080 i wysyła go jednocześnie na wyjścia HDMI (z audio), VGA i RGBHV (wraz z niesymetrycznym sygnałem audio i S/PDIF).
-
Technologia K-Storm™ Scaling - Wysokiej klasy technologia skalowania Kramer. Wysokiej jakości rozplatanie 3:2 i 2:2 pulldown i pełne skalowanie w górę oraz w dół wejściowych sygnałów RGBHV.
-
Maksymalna szybkość transmisji danych - 3Gbps (3G HD−SDI).
-
Wiele obsługiwanych standardów - SDI (SMPTE 259M), HD−SDI (SMPTE 292M) i 3G HD−SDI (SMPTE 424M).
-
Zgodny z HDTV
-
Zgodny z HDCP - Umowa licencyjna HDCP (High Definition Content Protection - Ochrona treści wysokiej rozdzielczości) zezwala na przesłanie chronionych danych z wejścia HDMI tylko do wyjścia HDMI.
-
Wejścia wideo - 1 SD/HD/3G HD−SDI (BNC), 2 HDMI, 2 VGA (15−pin HD), 2 composite video (RCA) & 2 component video (RCA)
-
Wejście 3G HD-SDI typu LOOP.
-
Skalowane wyjścia - 1 HDMI, 1 RGBHV (złącza BNC), 1 VGA (konektor 15−pin HD) równocześnie.
-
20 rozdzielczości wyjściowych - Do WUXGA i 2048x1080
-
Pamięć nieulotna - Zapamiętywanie końcowych ustawień.
-
Wejścia audio - 9 niesymetrycznych wejść stereo audio na złączach śrubowych z regulacją głośności.
-
Automatyczne rozpoznawanie i wybór sygnału audio - Sygnał audio dla wejścia HDMI jest rozpoznawany i wybierany automatycznie.
-
Wyjścia audio - 1 S/PDIF (złącze RCA), 1 analogowe stereo audio (złącza RCA).
-
Opcje sterowania - Panel przedni, pilot IR (z funkcjami menu ekranowego), RS-232, Ethernet.
-
Aktualizacja firmware - Przez port RS-232.
-
Uniwersalny zasilacz - 100−240V AC.
-
Przeznaczony do montażu w szafie rack 19" - Wysokość 1U. Dołączone uchwyty rackowe.
Zastosowania
Systemy projekcji w salach konferencyjnych, salach spotkań, hotelach, kościołach.
Skalowanie sygnałów w systemach kina domowego.
Przykładowa aplikacja
Specyfikacja
WEJŚCIA WIDEO | 1 SD/HD/3G HD−SDI z pętlą na złączach BNC, 2 złącza HDMI (HDMI, HDCP wersja 1.1), 2 VGA na złączach 15−pin HD, 2 composite video na złączach RCA, 2 component video każde na 3 złączach RCA. |
WEJŚĆIA AUDIO: | 2 HDMI, 2 VGA, 2 component, 1 CV, 1 SDI, do każdego wejścia wideo niesymetryczne stereofoniczne audio na 3-pinowych złączach śrubowych. |
WYJŚCIA WIDEO: | 1 RGBHV na złączach 5 BNC, 1 HDMI (HDMI, HDCP wersja 1.1), 1 VGA (RGBHV) na złączu 15−pin HD. |
WYJŚCIA AUDIO: | 1 S/PDIF na złączu RCA, 1 niesymetryczne stereo audio na złączach RCA. |
MAKSYMALNY POZIOM SYGNAŁU WYJŚCIOWEGO | Wideo: 0.7Vpp; Audio: 3.4Vpp @1kHz. |
PRZEPUSTOWOŚĆ (-3dB): | Wideo: UXGA; Audio: 22.5kHz |
ROZDZIELCZOŚCI WYJŚCIOWE: | VGA, SVGA, XGA, SXGA, UXGA, 480i, 480p, 720p60, 1080i60, 1080p60, 576i, 576p, 720p50, 1080i50, 1080p50, WXGA, WSXGA, WUXGA, 1280x800, WXGA+, SXGA+, 1600x900, 2048x1080@50, 2048x1080@60. |
AUDIO S/N RATIO: | 87.8dB @1kHz, “A” weighting. |
CROSSTALK (all hostile): | Video: −54dB; Audio: −70dB @20kHz. |
STEROWANIE: | Przyciski wyboru źródła: CV1, CV2, component 1, component 2, PC 1, PC 2, HDMI 1, HDMI 2, SDI. Blank, mute, freeze, reset to XGA/720p, panel lock. Funkcje menu: menu, enter, lewo, prawo, góra, dół. RS−232, Ethernet, IR. |
SPRZĘŻENIE: | Wideo: DC; Audio: AC. |
AUDIO THD + NOISE: | 0.015% @1kHz, “A” weighted. |
AUDIO 2nd HARMONIC: | 0.01% @1kHz. |
ZUŻYCIE ENERGII: | 100−240V AC, 29VA max. |
WYMIARY: | 19" x 7" x 1U szer., głęb., wys., do montażu w szafie rack |
WAGA: | około 2.7kg (6lbs) |
AKCESORIA: | Przewód zasilający, uchwyty do montażu w szafie rack, pilot podczerwieni. |
Skrót właściwości | Przełącznik ze skalerem z sygnałów 3G HD-SDI, HDMI, VGA i YUV na HDMI, VGA i RGBHV. Oraz niesymetrycznego audio i S/PDIF. Technologia K-Storm™ Scaling. |
---|
