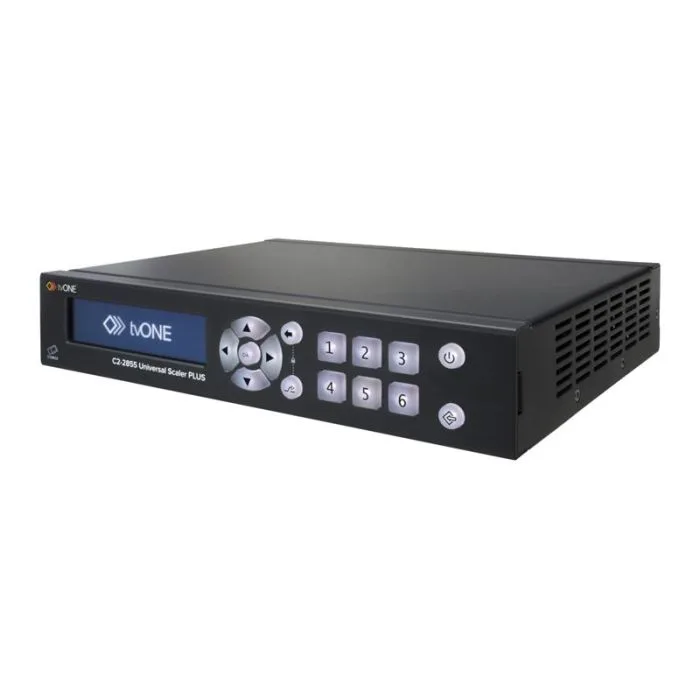

Przełącznik ze skalerem TV-One c2-2855

TV One C2-2855 to pierwszy z nowej generacji wydajnych skalerów oferujących największe możliwości skalowania obrazu oraz konwersji formatów w swojej klasie. Wyraźny wyświetlacz OLED w intuicyjny sposób prowadzi przez ustawienia wykorzystując podświetlane na kolorowo przyciski. Alternatywnie, dostępny jest także interfejs graficzny zdalnego sterowania obsługiwany z komputera lub tabletu przez IP. Dostępne jest także sterowanie przez port RS232. C2-2855 zapewnia wysokiej jakości dwukierunkową konwersję i przełączanie pomiędzy wieloma analogowymi i cyfrowymi formatami wideo. Sygnałami wejściowymi i wyjściowymi mogą być SD/HD/3G-SDI, HDMI, DVI, Composite Video, YC, YUV, YPbPr lub RGB, zarówno na wejściach, jak i wyjściach. Układ eliminacji zakłóceń na wyjściach CV i YC zapewnia ostry i wyraźny obraz, a próbkowanie chrominancji w pełnym paśmie zapewnia wierne odtwarzanie kolorów. Kompensacja ruchu, interpolacja przekątnej oraz Pulldown 3:2 dla NTSC znacznie poprawiają jakość obrazu. Interpolacja międzyklatkowa znacznie poprawia konwersję frame-rate’u.

Zaprojektowany z myślą o ciągłym użyciu w warunkach przemysłowych, C2-2855 automatycznie zapisuje wszystkie ustawienia w pamięci nieulotnej i są zachowywane nawet po wyłączeniu zasilania. Dostępnych jest 12 presetów definiowanych przez użytkownika , które umożliwiają natychmiastową zmianę ustawień „w locie”. Urządzenie posiada funkcję AutoSet, która automatycznie powiększa i pozycjonuje obraz aby dokładnie wypełniał powierzchnię ekranu.

Wśród zaawansowanych funkcji, urządzenie posiada kluczowanie pozwalające na precyzyjne łączenie obrazów dzięki próbkowaniu 4:4:4 dla źródeł RGB. Efekty przejść pozwalają na Bezszwowe przejścia między źródłami wejściowymi w trybach Cut, Fade lub Wipe oraz funkcję Picture-In -Picture (PIP ) umożliwiającą umieszczenie okna z wybranym obrazem wejściowym w dowolnym miejscu na ekranie. Funkcja Genlock zapewnia precyzyjną synchronizację sygnałów przychodzących.

Urządzenie posiada wewnętrzny routing stereofonicznego audio 4x1 dostępne na złączach blokowych oraz minijack 3,5 mm. Ponadto dowolne wejścia audio może zostać zaembedowane na każdym wyjściu wideo obsługującym audio (HDMI/DVI-U/SDI). Urządzenie zamknięto w kompaktowej obudowie, która może być zamontowana w szafie rack przy użyciu opcjonalnego 19-calowego adaptera dla jednego lub dwóch urządzeń.

Cechy urządzenia:

• Konwersja Up/Down/Cross
• Wejścia cyfrowe: SD/HD/3G-SDI, DVI-U*, HDMI (DVI 1.0, HDCP 1.4)
• Wejścia analogowe: YUV/YPbPr, RGB/YPbPr, CV, YC
• Wejścia cyfrowe: SD/HD/3G-SDI, DVI-U*, HDMI (DVI 1.0, HDCP 1.4)
• Wyjścia analogowe: DVI-U* (RGB/YPbPr/YUV), CV, YC
• Rozdzielczości Analogowe: PC to 1920x1080, HDTV to 1080p/60HDMI; & DVI : PC to 1920x1200, HDTV to 1080p/60
• Obsługa: NTSC, PAL, PAL-M, PAL-N
• Kompensacja ruchu oraz 3:2 Pulldown
• Interpolacja czasowa oraz interpolacja diagonalna
• Automatyczne wykrywanie rozdzielczości
• AutoSet – Automatyczne dopasowywanie sygnałów komputerowych
• Pełne próbkowanie koloru źródeł RGB 4:4:4. 4:2:2 dla źródeł SDI, YC oraz CV. HDMI YUV obsługuje zarówno próbkowanie 4:4:4 oraz 4:2:2
• Regulacja parametrów sygnału wideo

Specyfikacja

• Wejścia wideo:
  • Standardy TV : NTSC, PAL, PAL-M, PAL-N, SECAM
  • Composite Video: 1x BNC + 1x na DVI-U
  • YC (S-Video): 1x na 4-Pin Mini-DIN + 1x na DVI-U
  • HDTV: 1x HDMI (DVI 1.0, HDCP 1.4) + 1x na DVI-U
  • SD/HD/3G-SDI: 1x na BNC
  • Wejścia komputerowe:
  • Typ sygnału: 1x analogowy na PC/HD HD15 + 1x na DVI-U
  • Format: RGBHV, RGBS, RGsB, YPbPr, YUV
  • Synchronizacja: poziom TTL, 10KΩ, dodatnia lub ujemna
  • Impedancja: 75Ω
  • R-G-B zakres poziomu: 0.5-2.0 Vp-p
  • Detekcja szybkości skanowania: automatyczna
  • Rozdzielczości analogowe: PC: do 1920x1080; HD: do 1080p/60
  • Rozdzielczości DVI i HDMI: PC: do 1920x1080; HD: do 1080p/60
  • Maksymalna częstotliwość skanowania poziomego: 150KHz
  • Kompatybilność z komputerami: PC, Macintosh
• Wyjścia wideo:
  • Standardy TV : NTSC, PAL, PAL-M, PAL-N
  • Impedancja: 75Ω
  • Composite Video: 1x BNC
  • YC (S-Video): 1x na 4-Pin Mini-DIN
  • YUV, YPbPr: 1x na DVI-U
  • HDTV: 1x HDMI, CEC pass-through
  • SD/HD/3G-SDI: 1x na BNC
  • Maksymalne opóźnienie: 1-2 ramki
• Wyjścia komputerowe:
  • Typ sygnału: 1x DVI-U, 1x HDMI
  • Format: RGBHV, RGBS, RGsB, YPbPr
  • R-G-B poziom: 0.7 Vp-p
  • Rozdzielczości analogowe: PC: do 1920x1080; HD: do 1080p/60
  • Rozdzielczości DVI i HDMI: PC: do 1920x1080; HD: do 1080p/60
• OGÓLNE
  • Ustawienia rozmiaru i położenia obrazu: automatyczne poprzez AutoSet lub ręczne
  • Rozmiar obrazu: predefiniowany przez użytkownika
  • Zamrożenie obrazu: jedna ramka wideo
  • Ustawienia w pamięci: nieulotne
  • Zakres powiększenia obrazu: zmienny do 10X Zoom
  • Zakres kurczenia: zmienny do 10%
  • Odbijanie obrazu - poziome lub pionowe
  • Filtracja pozioma : w pełni cyfrowa
  • Technologia skalowania procesora – CORIO®2
  • Konwersja prędkości ramek: Temporal
  • Rozdzielczość kolorów: 24-bit (16.8 Million Colors)
  • Częstotliwość próbkowania: 162MHz
  • Digital Sampling: 24-bit, format 4:4:4 lub 4:2:2, zależnie od źródła
  • Pamięć oprogramowania firmowego: Flash, upgradowana przez RS-232 lub IP
  • Enkoder-Dekoder wideo: 8-bitowy cyfrowy
  • Likwidacja przeplotu: tryb Pixel-level Motion Adaptive
  • Tryb filmu (NTSC):  3:2 Pulldown,
  • Ustawienia wideo: kontrast, jasność, nasycenie, Hue (NTSC), poziomy analogowe RGB/YPbPr
• Wejścia / wyjścia audio
  • Wejścia: 3x niesymetryczne na listwie zacisków, 1x niesymetryczne na minijacku 3,5 mm, 1x HDMI, 1x DVI-U, 1x SDI
  • Wyjścia : niesymetryczne na listwie zacisków, 1x HDMI, 1x DVI-U, 1x SDI
• Tryby pracy
  • Kluczowanie: chrominancji lub luminancji
  • Miksowanie: PC z/do wideo oraz SIS
  • PIP: Zmienny rozmiar okna i położenie
• Sterowanie
  • Lokalne: przez panel i menu ekranowe
  • Interfejs RS-232 : na konektorem DB9 żeńskim
  • Interfejs IP: na konektorze RJ45
  • Dołączone oprogramowanie sterujące
• Zgodność z normami:
  • Urządzenie: FCC Class B, CE, RoHS
  • Zasilacze : UL, cUL, CE, PSE, GS, RoHS
• Wymiary:
  • Wymiary: 42 x 218 x 189 mm
  • Masa (netto) 1.26kg
• Środowisko pracy:
  • Temperatura pracy: od 0° do +40°C
  • Wilgotność pracy od 10% do 85%, bez kondensacjiTemperatura przechowywania od -10° do +70°C
  • Wilgotność przechowywania od 10% do 85%, bez kondensacji
• Zasilanie
  • Zasilacz zewnętrzny 12VDC@1.5A
  • Zawarte akcesoria:1x Instrukcja obsługi na sticku USB
  • 1x Oprogramowanie sterujące (dla Windows Vista i nowszych)
  • 1x Skrócona instrukcja obsługi
  • 1x Zasilacz
  • 1x Kabel zasilający
• Akcesoria opcjonalne
  • RM-220 - Zestaw do montażu w racku
