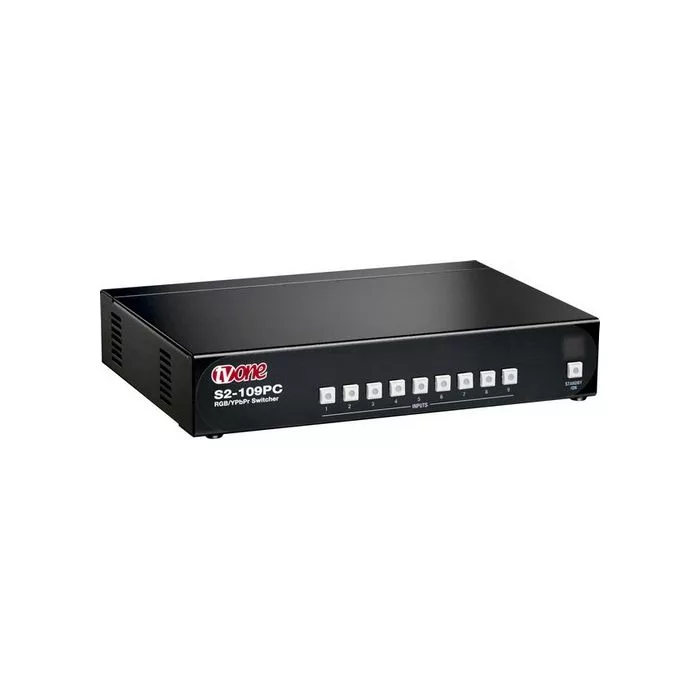

Przełącznik TV One S2-109PC
Przełącznik wizji grafiki komputerowej 9x1 TV One S2-109PC współpracuje ze wszystkimi urządzeniami firmy TV ONE z serii C-1000 oraz C-2000. S2-105PC dodaje 9dodatkowychwejść grafiki komputerowej do w/w rodziny skalerów i skan konwerterów serii C2-1000 lub C2-2000. Przełącznik może obsługiwać zarówno sygnały formatu PC UXGA, jak i komponentowe YPbPr.

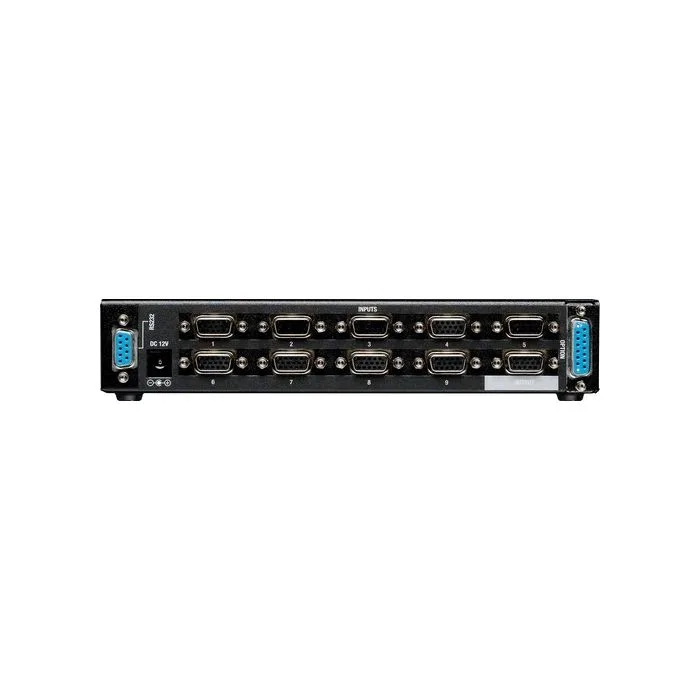

Przełącznik podłączamy do jednostki C2 konektorem opisanym jako OPTION i dostarczonym specjalnym kablem, dzięki czemu urządzenie w pełni integruje się z procesorem C2, rozszerzając liczbę jego wejść. Takie podejście pozwala użytkownikowi wybrać podstawowy procesor serii C2 i wyposażyć go w żądaną liczbę wejść dzięki jednostce S2.
Pojedyńczy przełącznik S2-109PC może być zasilony kablem łaczącym go z procesorem C2, ale jeśli użyjemy więcej niż jeden dodatkowy przełącznik w połączeniu z procesorem, należy go zasilić z zewnątrz przy użyciu dostarczonego zasilacza.
Praca samodzielna - przełączniki serii S2 mogą również pracować jako samodzielne przełączniki, z przełączaniem wejść z panelu czołowego, pilota IR lub portu szeregowego RS-232.
- dodaje 9 wejść wideo UXGA lub YPbPr,
- połączenie z urządzeniem nadrzędnym poprzez port OPTION,

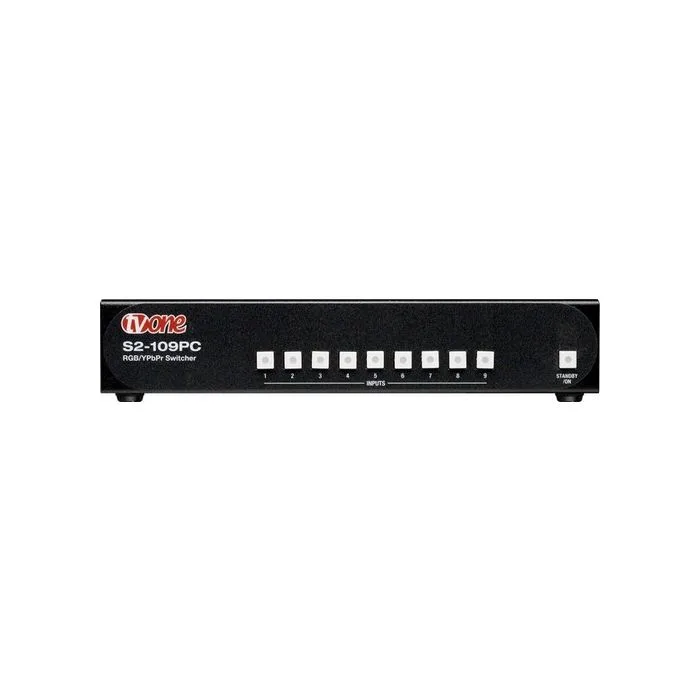

- kontrola przez RS-232, pilota i panel frontowy,
- urządzenie może pracować samodzielnie,
- dostępne wersje dla większości formatów,
- opcjonalnie dostępny zestaw do montowania w Racku.
Standardy | VGA, SVGA, XGA, SXGA, UXGA, RGBHV |
---|---|
Wejścia | Component, RGBHV |
Wyjścia | Component YPbPr, RGBHV |
Sterowanie | RS-232, IR |
Skrót właściwości | Przełącznik wizji grafiki komputerowej RGB/YPbPr 9x1 do pracy samodzielnej lub do rozszerzenia liczby wejść procesorów serii C2-1000 i C2-2000. |
