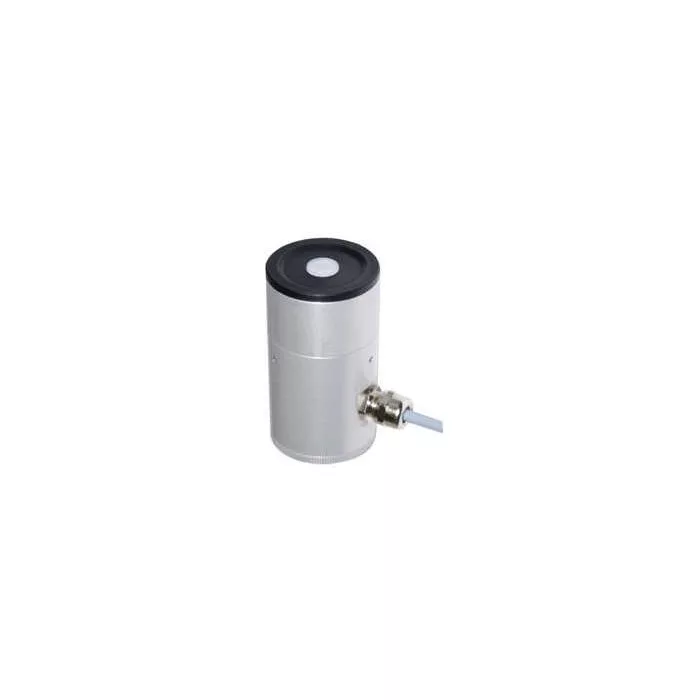

Sonopan L-420 Radiometr fotometr
Radiometr fotometr L-420
Radiometr fotometr L-420 jest idealnym urządzeniem do budowania systemów pomiarowych o dowolnym zastosowaniu (akwizycja danych, sterowanie procesami technologicznymi itp.).
Radiometr fotometr L-420 stanowi platformę sprzętową przeznaczoną do pomiaru jednego z parametrów: natężenia oświetlenia, natężenia napromienienia, natężenia napromienienia fotonowego, luminancji (świetlnej), luminancji energetycznej, luminancji fotonowej.
Może współpracować z analogowym interfejsem pętli prądowej 4-20mA lub cyfrowym interfejsem RS232. Interfejs RS232 umożliwia sterowanie zgodne z protokołem producenta SONBUS lub standardowym protokołem MODBUS RTU.
Miernik L-420 automatycznie kompensuje wpływ temperatury na wynik pomiaru.
Użytkownik ma możliwość zmiany czasu uśredniania wyniku z zakresu 160ms – 10,24s.
Poprzez interfejs RS232 przekazywane są wartości: średnia oraz minimalna i maksymalna pojedynczej konwersji zaobserwowane w czasie uśredniania. Specyfikacja urządzenia budowana jest w oparciu o wymagania klienta. Należą do niej: rodzaj mierzonej wielkości (miernik natężenia oświetlenia / napromienienia, miernik luminancji świetlnej / energetycznej), czułość widmowa, ilość oraz wartości zakresów pomiarowych.
Pełna nazwa przyrządu budowana jest w oparciu o specyfikację zamawiającego.
Przykład: Luksomierz zgodny metrologicznie z L-100 (którego parametry podano w tabeli poniżej) zbudowany na platformie L-420 będzie nosił nazwę.
L-420/V/500k/E/0/A:
- L-420: oznaczenie platformy sprzętowej,
- V: rodzaj miernika i charakterystyka widmowa, w tym przypadku: fotometr, czułość V
- 500k: wartość najwyższego zakresu pomiarowego, w tym przypadku: 500klx,
- E: miernik natężenia oświetlenia/napromienienia w tym przypadku: luksomierz,
- 0: konfiguracja oprogramowania miernika,
- A: parametr związany z czułością widmową, w tym przypadku klasa dokładności A. Dodatkowo może oznaczać wersję wykonania (ilość i krotność zakresów pomiarowych oraz inne szczegóły budowy).
Błąd niedopasowania widmowego f1 | ≤ 2 % |
---|---|
Błąd niedopasowania widmowego f2 | ≤ 1,5 % |
Nieliniowość f3 | ≤ 0,5 % |
Wilgotność względna | ≤ 80 % |
Zakres temperatur | -40 ÷ +60°C |
Wymiary (wysokość) [mm] | 80 |
Wymiary (szerokość) [mm] | 44 |
Wymiary (głębokość) [mm] | 44 |
Zasilanie | +9 do +30V. |
Skrót właściwości | Sonopan L-420 Radiometr fotometr |
