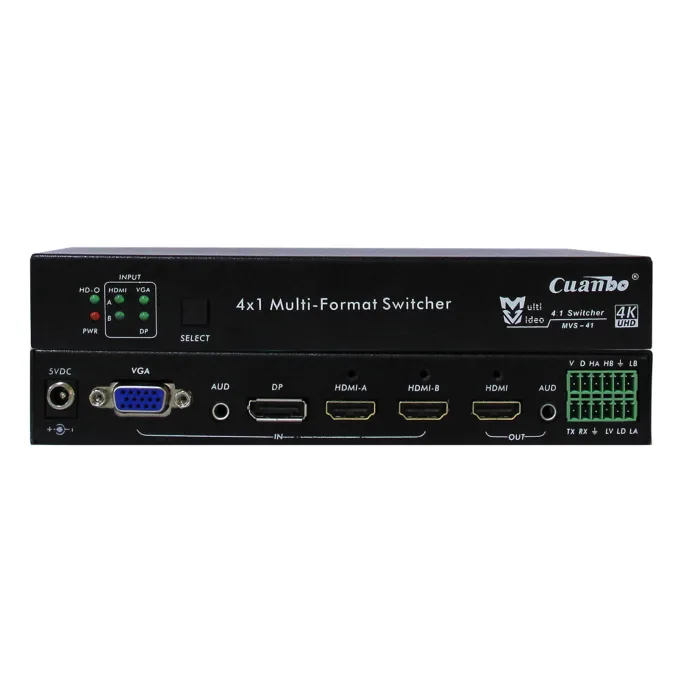

Wieloformatowy przełącznik automatyczny CNB MVS-41

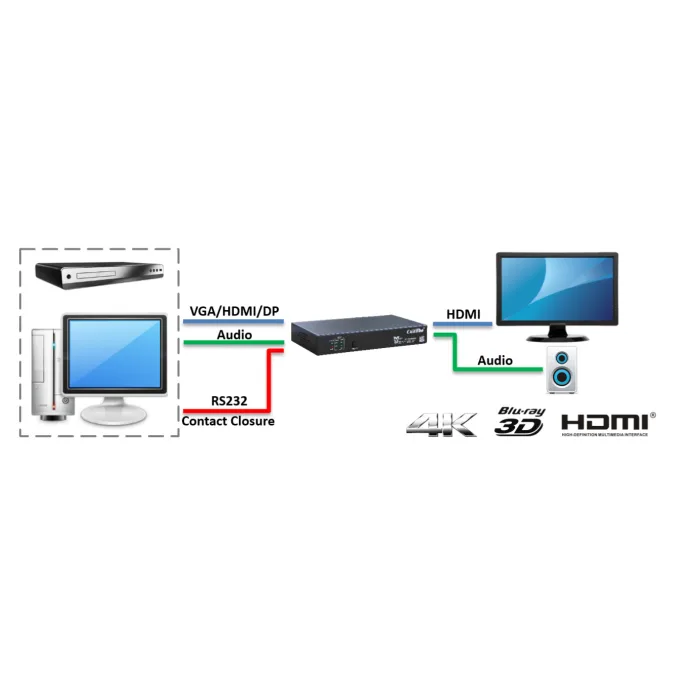

MVS-41 to automatyczny, wieloformatowy przełącznik z wejściami: 2x HDMI, 1x VGA, 1x Display Port, 1x analogowe audio stereo i wyjściami: 1x HDMI, 1x analogowe audio stereo, posiadający funkcję wyodrębnienia sygnału audio. Posiada także port RS-232 i listwę zacisków do zdalnego sterowania. Urządzenie jest zgodne z HDCP, maksymalna rozdzielczość HDMI 4K*2K@ 30Hz lub 4K*2K@ 60Hz (4:2:0), DP 4K@ 30Hz. Przełączanie odbywa się manualne lub automatyczne. Ta druga opcja działa następująco: Gdy wyświetlany aktualnie sygnał ze złącza VGA zostanie utracony, urządzenie zaczyna szukać następnego aktywnego sygnału zaczynając od DP następnie HDMI-A i HDMI-B, gdy sygnał zostanie znaleziony, jest następnie wyświetlany. MVS-41 posiada możliwość wyciszenia sygnału wyjściowego, funkcje standby i zestaw diod wskazujących aktywne połączenia. Urządzenie nie jest skalerem i nie skaluje obrazu na wyjściu. Aby sterować urządzeniem za pomocą RS-232 należy połączyć się kablem 1:1, czyli Tx na urządzeniu do Tx na złączu RS-232 (Pin 3), Rx na urządzeniu do Rx na zlączu RS-232(Pin 2) i GND(Pin 5 na złączu RS-232).
- Wieloformatowy sygnał wejściowy HDMI/VGA/DP
- Przełączanie automatyczne lub ręczne
- Obsługuje Display Port 1.2 o rozdzielczości 4K@ 30Hz
- Obsługuje HDMI 2.0 o rozdzielczości 4K@ 30Hz lub 4K@ 60Hz (4:2:0)
- Zgodność z HDCP
- Funkcja wyciszenia o Standby
- Funkcja deembedera audio
- Opcjonalny wewnętrzny EDID lub EDID wyświetlacza

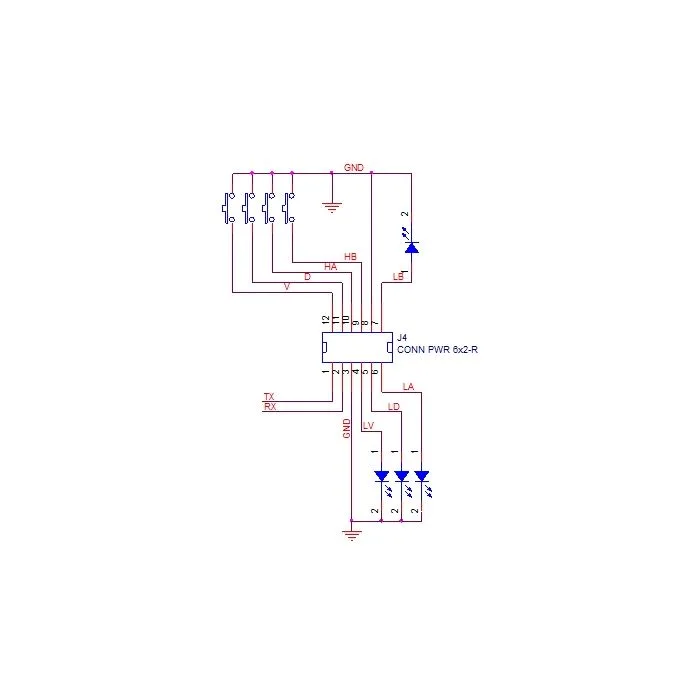

- Port RS-232/przyciski/listwa zacisków do sterowania
UWAGA! Urządzenie posiada możliwość wgrania własnego wewnętrznego EDID, dla bardziej wymagających instalacji. Plik EDID musi być w formacie bin dla VGA - 128b dla HDMI i DP - 256b.
Do ściągnięcia EDID z monitora/telewizora/projektora polecamy program: http://www.entechtaiwan.com/util/moninfo.shtm
Program do aktualizacji w zakładce Do pobrania.
Standardy | 4K@60Hz (4:2:0), 4Kx2K, VGA, DisplayPort, HDCP, HDMI, HDMI 1.4 |
---|---|
Wejścia | HDMI, DisplayPort, VGA |
Wyjścia | HDMI |
Audio | Analog, Unbalanced |
Sterowanie | RS-232 |
Skrót właściwości | Automatyczny przełącznik wieloformatowy, wejścia: 2x HDMI, 1x VGA, 1x analogowe audio stereo, 1x DP. Wyjścia: 1x HDMI, 1x analogowe audio stereo. Rozdzielczość maksymalna: 4K*2K |
