Naścienny extender z przełącznikiem CNB PLUS-WP-HDBT-T-S2
PLUS-WP-HDBT-T-S2to naścienny extender/przełącznik HDBaseT.Przesyła sygnały HDMI/ Display port / VGA z RS32, POC / POE, Audio. Sterowanie za pomocą strony WEB, przycisków na panelu przednim i komend RS232. Do PLUS-WP-HDBT-T-S2 można zamontować różne karty wejściowe lub trzy takie same np 3x HDMI.Plus-WP-HDBT-T-S2 jest kompatybilny z odbiornikami ze standardem transmisji HDBaseT do 100m, np. MVP-H-RX-S1.
- Typ kart I / O: HDMI / DP / VGA;
- Transmisja VGA z audio do 1080p przy 60Hz 36bit 70 m za pomocą kabla Cat 5e/6/7;
- Obsługa HDMI 4K x 2K i 3D;
- Obsługa DP1.2 z 4K @ 30Hz;
- Zgodny z HDCP;
- Wsparcie EDID przez VGA i HDMI;
- Przełączanie sygnału VGA / HDMI / DP przez strone WEB / Przycisk / RS232 / Listwa;
- Przesył LAN/RS323;
- Zdalnie lub lokalnie zasilane;
- Wsparcie dla zasilania POE;
- Dioda stanu LED.
- Port LAN umożliwia zastosowanie sieci Ethernet, gdy odbiornik ma dostęp do sieci.
- Modułowa konstrukcja na wejściu do tworzenia elastycznych konfiguracji.
- Kompatybilny z odbiornikiem MVE-CAT-R-S1

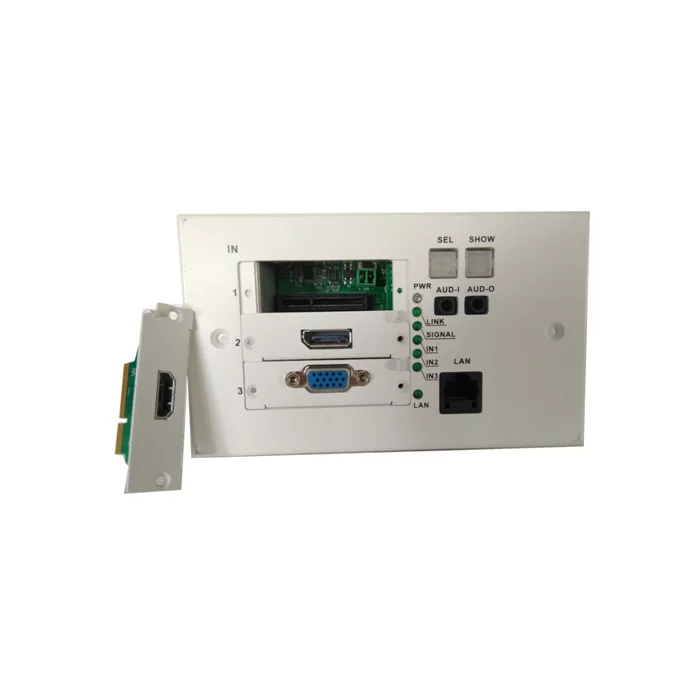

Opis panelu:
1. Wejścia VGA, HDMI, DP
2. Diody stanów: PWR LED, LINK LED, SIGNAL LED, IN1 LED, IN2 LED,, IN3 LED, LAN LED
3. Przycisk SEL - Przełączanie pomiędzy wejściami IN1/IN2/IN3
3. Przycisk SHOW - wysyłanie rozkazów RS232
3. AUD - I - Wejście Audio
3. AUD - O - Wyjście Audio
3. ZŁĄCZE LAN - kontrola lokalna /WEB lub Ethernet
4. ZŁĄCZE ZASILANIA - 24V DC
5. ZŁĄCZE HDBT - Podłączenie kompatybilnego odbiornika
6. ZŁĄCZE PHOENIX - Podłączenie diod LED i Contact Closure
Zawartość opakowania:
- PLUS-WP-HDBT-S2
- Zasilacz
- Instrukcja obsługi w języku angielskim
| Standardy | 4Kx2K, VGA, DisplayPort, HDMI |
|---|---|
| Wejścia | HDMI |
| Wyjścia | HDMI |
| Audio | Unbalanced |
| Sterowanie | RS-232 |
| Seria | Wall Plate Insert |
| Skrót właściwości | Extender/Przełącznik naścienny do 100m z interfejsami VGA , HDMI, DP - możliwość własnej konfiguracji . Maksymalna rozdzielczość 4K@30Hz, Zgodność z HDCP, Sterowanie RS323 |
