Naścienny extender z przełącznikiem wieloformatowym CNB MVP-VH-T-S1

MVP-VH-T-S1 to naścienny extender HDBaseT w stylu Decora z funkcją przełąnika wieloformatowego. Możliowość konwersji sygnału VGA z audio na HDMI i przesłanie do 70m.Automatyczne przełączanie pomiędzy VGA i HDMI. lub manualnie przyciskiem Select. Gdy oba wejścia są połączone, wejście HDMI ma priorytet przed VGA po ponownym uruchomieniu.Ponadto MVP-VH-T-S1 może być zasilane przez matryce HDBaseT, odbiornik lub zasilacz. Kompatybilny z odbiornikiemMVP-H-RX-S1.

• Transmisja VGA z audio lub HDMI do 1080p@60Hz 36bit na odlęgłość do 70m za pomocą kabla Cat 5e/6/7
• Obsługa HDMI 4K x 2K i 3D
• Zgodny z HDCP
• Wsparcie EDID
• Sterowanie poprzez RS232 lub przycisku Select
• Przesyłanie sygnału RS232
• Zasilanie zdalne(POC-24V, POH-48V) lub lokalne
• Dioda LED stanu dla wszystkich interfejsów
• Kompatybilny z odbiornikiem MVE-CAT-R-S1

Opis panelu:

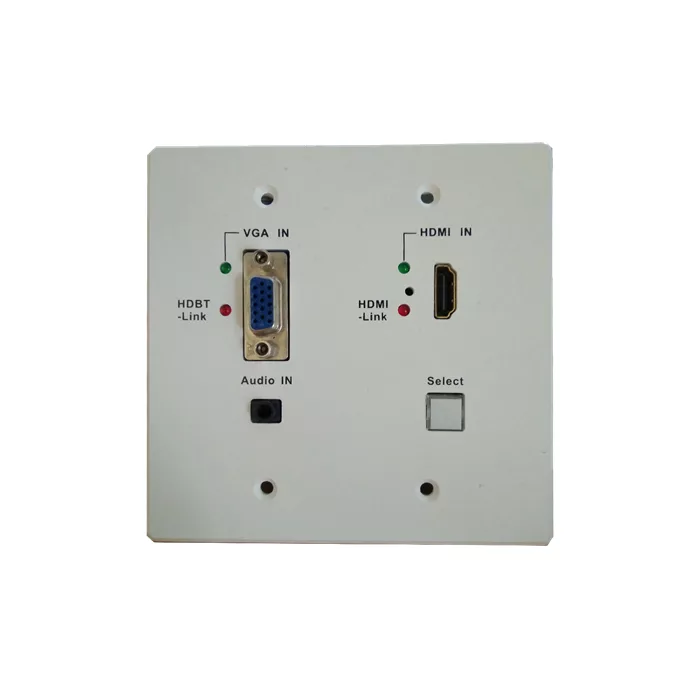

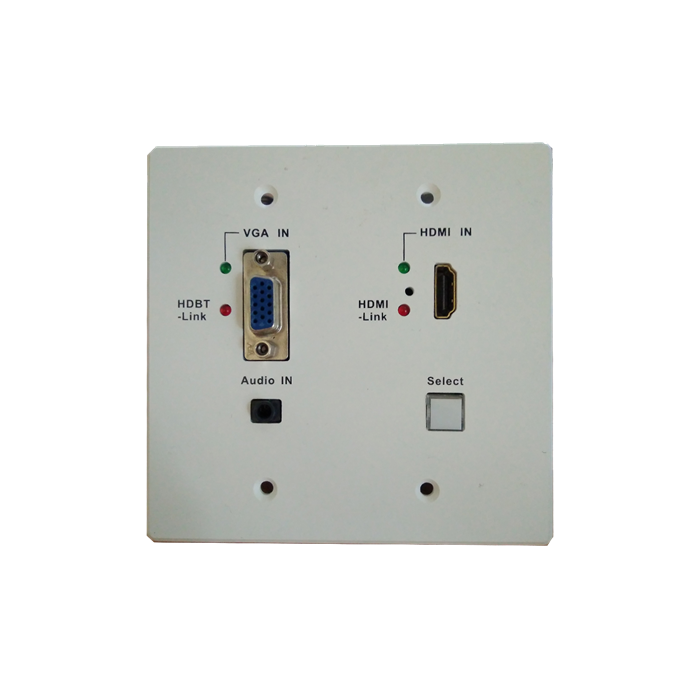

Przedni Panel:

1. Wejście VGA
2. LED dla VGA: Miganie diody oznacza, że jest podłączony sygnał wejściowy VGA;
   Dioda LED świeci ciągle - sygnał z tego wejścia wysyłany jest do odbiornika;
3. Link: Dioda LED świeci ciągle oznacza, że nawiązano połączenie z odbiornikiem;
4. Wejście Audio
5. LED dla HDMI: Miganie diody oznacza, że jest podłączony sygnał wejściowy HDMI;
   Dioda LED świeci ciągle - sygnał z tego wejścia wysyłany jest do odbionika;
6. Wejście HDMI
7. Link: Dioda LED świeci ciągle oznacza, że nawiązano połączenie z odbiornikiem;
8. Select: Wybór pomiędzy HDMI/VGA.

Panel tylny:

1.Zworki: pozwalają na wybór przesyłanego zasilania po HDBaseT pomiędzy 24 i 48V
2. Port RS232: Obsługa poleceń przez RS232 i aktualizacje oprogramowania
3. Złącze zasilania
4. HDBaseT CAT X
5. Złącze Phoenix - umożliwia podłaczenie diod LED
