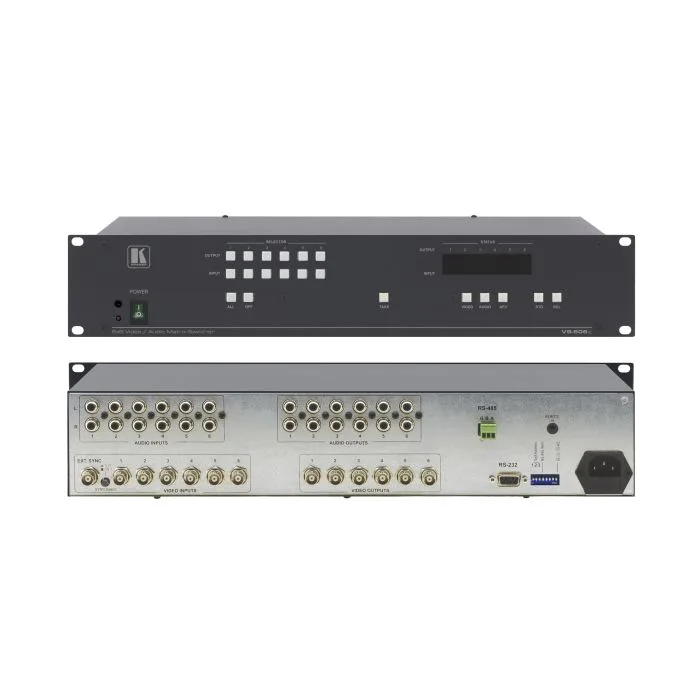

Przełącznik Kramer VS-606xl
Przełącznik matrycowy 6x6 sygnałów composite video i niesymetrycznego audio.
Pasmo przenoszenia - 200 MHz (-3 dB)
SKU
VS-606xl
The VS-606xl is a high performance matrix switcher for composite video and unbalanced stereo audio signals. Switching during the vertical interval ensures glitch-free switching with genlocked sources.
- Bandwidth - 200MHz (- 3dB) fully loaded.
- Control - Front panel, RS-232 (included K-Router™Windows® - based software is included), & RS-485.
- Take Button - Execute multiple switches all atonce.
- Memory Locations - Store multiple switchesas presets to be recalled and executed whenneeded.
- Audio Breakaway Switching.
- Vertical Interval Switching.
- Switching Synchronization - Synchronizeeither to external reference or the incomingvideo.
- Selectable Sync Signal Termination.
- Standard 19” Rack Mount Size - 2U.
Zastosowania
Dowolny system profesjonalny wymagający przełączania matrycowego 6x6
Produkcja i kopiarnie, wynajem oraz zastosowania sceniczne.
Systemy bezpieczeństwa, telewizji przemysłowej i kina domowego
Przykładowa aplikacja
Specyfikacja
| INPUT: | 6 composite video, 1Vpp/75Ω on BNC connectors; 1 sync/video genlock 1Vpp/75Ω with sync select switch; 6 audio stereo, +4dBu/33kΩ on RCA connectors. |
| OUTPUT: | 6 composite video, 1Vpp/75Ω on BNC connectors. 6 audio stereo, +4dBu/50Ω (24Vpp max.) on RCA connectors. |
| VIDEO BANDWIDTH (-3dB): | 200MHz. |
| AUDIO BANDWIDTH (-3dB): | 100kHz. |
| NON-LINEARITY: | 0.1%. |
| VIDEO CROSSTALK: | -50dB. |
| DIFF. GAIN: | 0.05%. |
| DIFF. PHASE: | 0.03Deg. |
| K-FACTOR: | 0.05%. |
| VIDEO S/N: | 74dB. |
| AUDIO S/N: | 88dB unweighted (1Vpp). |
| AUDIO THD: | 0.016% (1V, 1kHz). |
| SWITCHING: | Vertical interval. |
| CONTROL: | Manual, RS-232 and RS-485. |
| INDICATORS: | 6-character front panel display. |
| POWER SOURCE: | 230V AC, 50/60Hz, (115V AC, USA) 11VA. |
| DIMENSIONS: | 19" x 7" x 2U W, D, H, rack mountable. |
| WEIGHT: | 3.4kg (7.5lbs) approx. |
| ACCESSORIES: | Power cord, Windows®-based Kramer control software, null-modem adapter, IR remote control. |
| Skrót właściwości | Przełącznik matrycowy 6x6 sygnałów composite video i niesymetrycznego audio. Pasmo przenoszenia - 200 MHz (-3 dB) |
|---|
