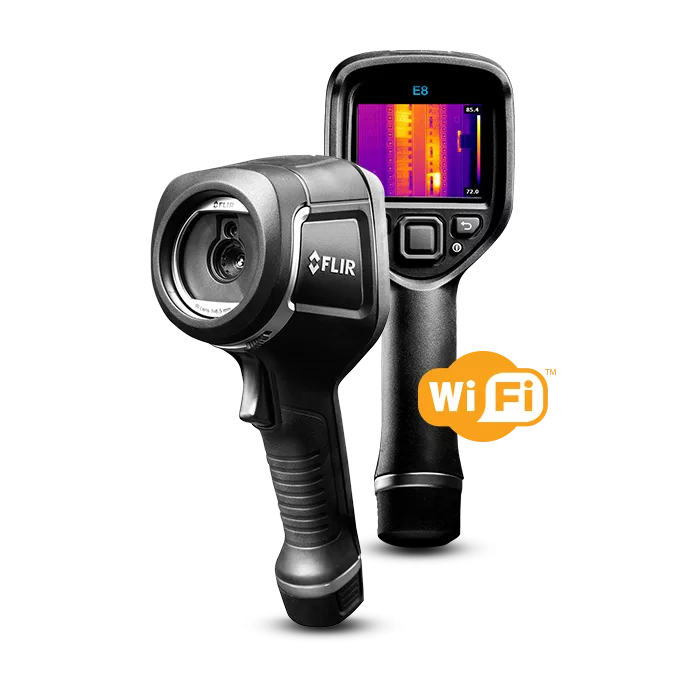

Kamera termowizyjna Flir E8-XT
Udoskonalone termogramy dzięki MSX®
Kamera FLIR E8-XT dzięki unikatowemu systemowi MSX dodaje w czasie rzeczywistym do termogramu kluczowe szczegóły z wbudowanego aparatu fotografującego w świetle widzialnym. W efekcie, termogram zawiera detale, które byłby problematyczne do rozpoznania tylko w podczerwieni.
Połączenie WiFi
Wysyłaj obrazy, raporty i termogramy bezpośrednio z miejsca pracy dzięki oprogramowaniu FLIR Tools umożliwiającego połączenie WiFi.
Profesjonalny obraz w przystępnej cenie
FLIR E8-XT jest łatwą w użyciu kamerą termowizyjną do badań ociepleń budynków, do zastosowań w mechanice oraz elektryce. Rozdzielczość na poziomie 76800 (320x240) punktów pomiarowych bez problemu pozwoli na znajdywanie ukrytych uszkodzeń oraz przygotowanie pełnych raportów. Jest to idealne ekonomiczne rozwiązanie zastępujące termometr w podczerwieni (pirometr).
Zaawansowane możliwości pomiarowe
FLIR E8-XT umożliwia identyfikację problemów za pomocą różnych funkcji pomiarowych od automatycznych pól wykrywających ciepło/zimno po zaawansowane funkcje związane z emisyjnością mierzonych elementów.
Ekonomiczna rozdzielczość
Kamera FLIR E8-XT jest wyposażona w ekonomiczny detektor posiadający 76800 punktów pomiarowych, który wystarcza zarówno dla Twojej poręcznej kamery oraz portfela.
Konfiguracja:
· Rozdzielczość przetwornika: 320x240
· Ilość czujników pomiarowych: 76 800
· Czułość termiczna: <50mK
· Częstotliwość odświeżania: 9Hz
· Rozdzielczość optyczna: 2.6mrad
· Dokładność pomiaru: +/- 2% lub +/- 2stC
· Wyświetlacz: 3"
· Zakres pomiarowy: -20 +550stC
· Funkcja MSX
· Funkcja obraz w obrazie
· Aparat cyfrowy
· Automatyczne znaczniki minimum i maksimum
Galeria:
Przykładowe różnice w funkcjach kamery. W obu przypadkach użyte zostało to samo urzadzenie, przed i po modyfikacji.
Pierwszy ekran wywołania ustawień konfiguracji pomiarów i zobrazowania.
Kamera standardowa
Kamera zmodyfikowana
Ekran wyboru trybu zobrazowania. W obu przypadkach mamy takie same tryby pracy. Menu od lewej:
ustawienie paralaksy, czyli przesunięcia obrazu w podczerwieni i w paśmie widzialnym
tryb MPX, podkreślanie krawędzi za pomocą kamery w paśmie widzialnym
widzenie tylko w podczeriwe
PIP, obraz w obrazie IR na widzialnym
przenikanie obrazu w paśmie widzialnym z podczerwienią
Ekran wyboru sposobu pomiaru:
Duży wybór sposobów pomiaru daje szybką, automatyczną identyfikację miejsc nadmiernie nagrzewających się, szczególnie o małej powierzchni, lub mierzonych z daleka.
- pomiar punktem centralnym
- pomiar najcieplejszego miejsca w polu pomiarowym
- pomiar najzimniejszego miejsca w polu pomiarowym
- brak pola pomiarowego
- pomiar punktem centralnym
- pomiar najcieplejszego miejsca w polu pomiarowym
- pomiar najzimniejszego miejsca w polu pomiarowym
- brak pola pomiarowego
- trzy punty sąsiadująco
- pomiar delta s, czyli najcieplejszego punktu w polu względem temperatury zmierzonej punktem centralnym
- pomiar delta t, czyli pomiar najcieplejszego punktu w polu pomiarowym względem temperatury otoczenia
Paleta barw do zobrazowania termicznego:
Paleta barw jest o tyle ważna, że odpowiednio dobrana, umożliwia łatwą identyfikację usterki. Przykładowo, w elektronice, kiedy na płytce drukowanej gdzie jest masa drobnych elementów, jeden nadmiernie grzejący się może zostać samoczynnie zobrazowany jako czerwony punkt na czarno-białym obrazie. W innej sytuacji, mozna tak samo wykryć wyciek z rury ogrzewania podłogowego, gdzie parująca ciecz pobiera ciepło z otoczenia i wyciek będzie widoczny jako zimniejsze miejsce. Przy wybraniu palety "tęcza- wysoki kontrast" taka sytuacja awaryjna będzie widoczna jako zielona plama. W analogiczny sposób można dobrać odpowiednią paletę i poziomy alarmowe w każdej branży.
- kolory żelaza
- kolory tęczy
- skala szarości
- poniżej progu alarmowego
- powyżej progu alarmowego
- kolory żelaza
- kolory tęczy
- kolory tęczy wysoki kontrast
- skala szarości biały wysoka temperatura
- skala szarości czarny wysoka temperatura
- barwy chłodne
- lawa
- poniżej progu alarmowego
- powyżej progu alarmowego
- pomiędzy alarmami
- alarm zawilgocenia
- alarm izolacji
Funkcje regulacyjne i dodatkowe:
- ręczna i automatyczna regulacja zakresu pomiarowego
- ręczna i automatyczna regulacja zakresu pomiarowego
- zoom cyfrowy 8x
Termogramy:
Rzeczywiste termogramy pokazujące różnicę w jakości obrazu przed i po modyfikacji.
| Producent | Flir |
|---|---|
| Rozdzielczość przetwornika | 320x240 |
| Rozdzielczość optyczna | 2,6 mrad |
| Ilość punktów pomiarowych | 76800 |
| Czułość termiczna NETD | 50mK |
| Częstotliwość odświeżania | 9 Hz |
| Zakres pomiaru | -20 +550°C |
| Dokładność pomiarowa | +/- 2% lub +/- 2stC |
| Wyświetlacz | 3" |
| Pole widzenia | 45° × 34° |
| Gwarancja [lata] | 2 lata kamera, 10 lat przetwornik IR |
| Skrót właściwości | Półprofesjonalna kamera termowizyjna do zastosowań w elektryce i budownictwie z możliwością połączenia WiFi o poszerzonej skali pomiarowej. |
