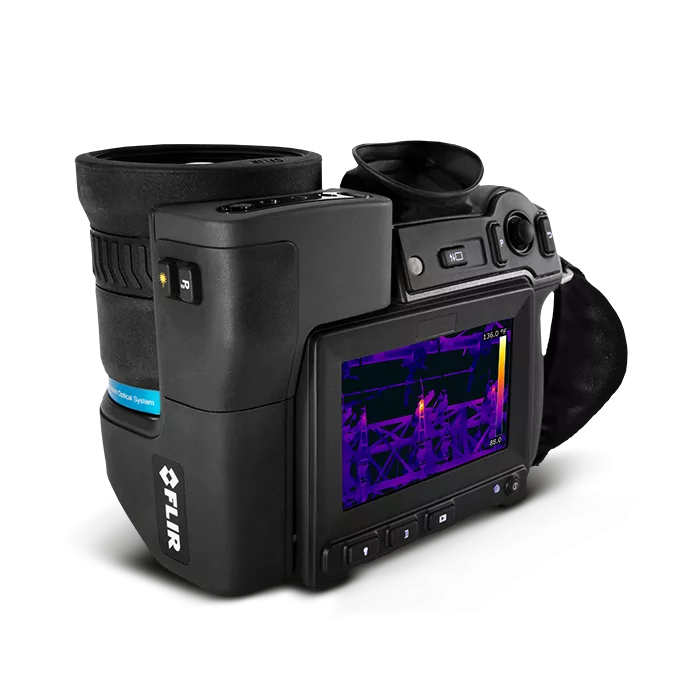

Kamera termowizyjna Flir T1020
Outstanding Image Clarity
The T1020 uses the power of FLIR Vision Processing™ to deliver detailed, smooth pictures with very little image noise. FLIR Vision Processing combines HD resolution, MSX®, and UltraMax® image enhancement with FLIR's proprietary adaptive filtering algorithms to produce brilliant thermal images with up to 3.1 million pixels. Plus, the T1020 is sensitive enough to detect temperature differences down to <20 mK, for clear, low-noise results that keep you from missing any potential issues during inspections.
Built for the Experts, by the Experts
Get ready for outstanding thermal imaging performance, built on 50 years of experience. With its remarkable range, up to 3.1 MP in resolution, and an agile, new user interface, FLIR's flagship T1020 is designed to streamline your workday, and make you the hero. For the sharpest images, the truest temperatures, the most flexibility—the T1020 is the ultimate result of five decades of infrared expertise.
Expert Features
The T1020 now offers an agile new GUI that responds like a smartphone, plus live image enhancements such as 1-Touch Level/Span.
Exceptional measurement performance
The FLIR OSX™ Precision HDIR optical system offers continuous autofocus and crisp resolution for accurate measurements, even from a distance.
Compact and Easy to Use
The T1020 has a 120° rotating optical block and bright, high-resolution LCD viewfinder, putting any target within comfortable viewing range.
Konfiguracja:
· Rozdzielczość przetwornika: 1024x768
· Ilość czujników pomiarowych: 786 432
· Czułość termiczna: <20mK
· Częstotliwość odświeżania: 30Hz
· Rozdzielczość optyczna: 0.2mrad
· Dokładność pomiaru: +/- 2% lub +/- 2stC
· Pole widzenia: 12° × 9°
· Zakres pomiarowy: -40 +650stC
· Funkcja MSX
· Funkcja obraz w obrazie
· Aparat cyfrowy
· Automatyczne znaczniki minimum i maksimum
Galeria:
Przykładowe różnice w funkcjach kamery. W obu przypadkach użyte zostało to samo urzadzenie, przed i po modyfikacji.
Pierwszy ekran wywołania ustawień konfiguracji pomiarów i zobrazowania.
Kamera standardowa
Kamera zmodyfikowana
Ekran wyboru trybu zobrazowania. W obu przypadkach mamy takie same tryby pracy. Menu od lewej:
ustawienie paralaksy, czyli przesunięcia obrazu w podczerwieni i w paśmie widzialnym
tryb MPX, podkreślanie krawędzi za pomocą kamery w paśmie widzialnym
widzenie tylko w podczeriwe
PIP, obraz w obrazie IR na widzialnym
przenikanie obrazu w paśmie widzialnym z podczerwienią
Ekran wyboru sposobu pomiaru:
Duży wybór sposobów pomiaru daje szybką, automatyczną identyfikację miejsc nadmiernie nagrzewających się, szczególnie o małej powierzchni, lub mierzonych z daleka.
- pomiar punktem centralnym
- pomiar najcieplejszego miejsca w polu pomiarowym
- pomiar najzimniejszego miejsca w polu pomiarowym
- brak pola pomiarowego
- pomiar punktem centralnym
- pomiar najcieplejszego miejsca w polu pomiarowym
- pomiar najzimniejszego miejsca w polu pomiarowym
- brak pola pomiarowego
- trzy punty sąsiadująco
- pomiar delta s, czyli najcieplejszego punktu w polu względem temperatury zmierzonej punktem centralnym
- pomiar delta t, czyli pomiar najcieplejszego punktu w polu pomiarowym względem temperatury otoczenia
Paleta barw do zobrazowania termicznego:
Paleta barw jest o tyle ważna, że odpowiednio dobrana, umożliwia łatwą identyfikację usterki. Przykładowo, w elektronice, kiedy na płytce drukowanej gdzie jest masa drobnych elementów, jeden nadmiernie grzejący się może zostać samoczynnie zobrazowany jako czerwony punkt na czarno-białym obrazie. W innej sytuacji, mozna tak samo wykryć wyciek z rury ogrzewania podłogowego, gdzie parująca ciecz pobiera ciepło z otoczenia i wyciek będzie widoczny jako zimniejsze miejsce. Przy wybraniu palety "tęcza- wysoki kontrast" taka sytuacja awaryjna będzie widoczna jako zielona plama. W analogiczny sposób można dobrać odpowiednią paletę i poziomy alarmowe w każdej branży.
- kolory żelaza
- kolory tęczy
- skala szarości
- poniżej progu alarmowego
- powyżej progu alarmowego
- kolory żelaza
- kolory tęczy
- kolory tęczy wysoki kontrast
- skala szarości biały wysoka temperatura
- skala szarości czarny wysoka temperatura
- barwy chłodne
- lawa
- poniżej progu alarmowego
- powyżej progu alarmowego
- pomiędzy alarmami
- alarm zawilgocenia
- alarm izolacji
Funkcje regulacyjne i dodatkowe:
- ręczna i automatyczna regulacja zakresu pomiarowego
- ręczna i automatyczna regulacja zakresu pomiarowego
- zoom cyfrowy 8x
Termogramy:
Rzeczywiste termogramy pokazujące różnicę w jakości obrazu przed i po modyfikacji.
| Producent | Flir |
|---|---|
| Rozdzielczość przetwornika | 1024x768 |
| Rozdzielczość optyczna | 0,2 mrad |
| Ilość punktów pomiarowych | 786 432 |
| Czułość termiczna NETD | 20mK |
| Częstotliwość odświeżania | 30 Hz |
| Zakres pomiaru | -40 +650°C |
| Dokładność pomiarowa | +/- 2% lub +/- 2stC |
| Pole widzenia | 12° × 9° |
| Gwarancja [lata] | 2 lata kamera, 10 lat przetwornik IR |
| Skrót właściwości | Ręczna kamera termowizyjna HD z wizjerem |
