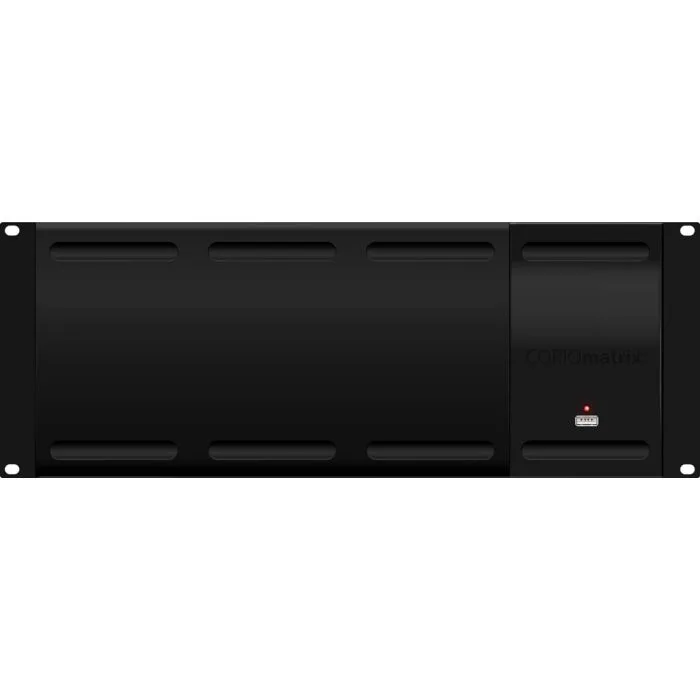

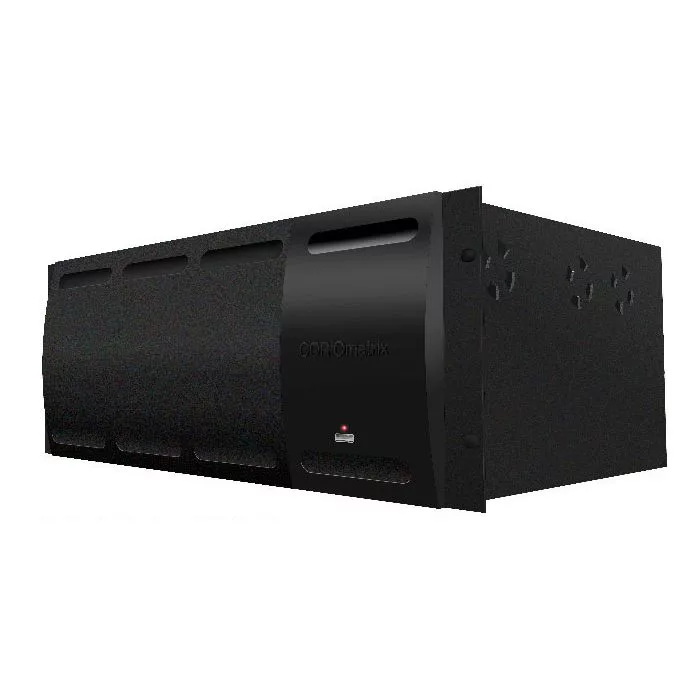

Matryca TV One C3-340

Matryca C3-340 CORIO® oparta na wyłącznej dla TV One technologii CORIO®2 zapewnia przełączanie matrycowe przy użyciu „miękkiego” przełącznika CORIO®softswitch, która oferuje pierwsze w przemyśle urządzenie przełączające, oparte na platformie oprogramowania przełączającego i skalującego wideo. Posiada 16 uniwersalnych slotów dla modułów audio wideo, dzięki którym matryca automatycznie rozpoznaje, czy jest to moduł wejścia czy wyjścia. Jeśli używamy modułów 2 kanałowych DVI-U lub 3G-SDI, brak jest dedykowanych slotów na wejścia lub wyjścia. Taka elastyczność pozwala użytkownikom użyć własnej dedykowanej konfiguracji niż korzystać ze sztywnego przyporządkowania sprzętowego i ograniczonej konfiguracji jak to ma miejsce w tradycyjnej matrycy. Dodatkowe moduły DVIU lub 3G-SDI można będzie umieścić również później w nieużywanych slotach bez konieczności resetowania przełącznika. Wszystkie moduły AV są przełączalne “na żywo” i automatycznie rozpoznawane przez matrycę do autokonfiguracji.

Przez wybranie skalowalnego modułu wyjścia matryca CORIO® zapewnia skalowanie w górę, w dół oraz pomiędzy rozdzielczościami wejścia i wyjścia dla wszystkich formatów analogowego i cyfrowego wideo aż do 3G-SDI. Wybrany typ modułów określi i rozmiar i format matrycy.

Można będzie ponadto dostroić pojedynczy wchodzący sygnał wideo. Wszystkie nastawy zapamiętane są w pamięci nieulotnej i pozostają po ponownym załączeniu urządzenia

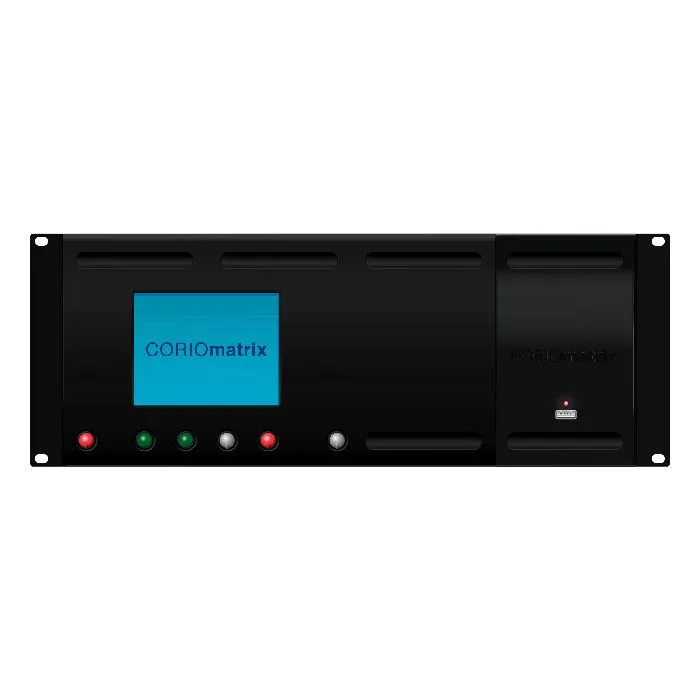

Definiowane przez użytkownika presety pozwolą spersonalizować ustawienia do konkretnych zastosowań .Wszystkie funkcje są sterowane przez porty szeregowe RS-232/422/485, USB lub IP. W dostawie zawarte jest oprogramowanie Windows. Panel czołowy z wyświetlaczem LCD ułatwi bezpośrednie ustawienia. Dzięki uniwersalnemu sterowaniu można użyć różnego rodzaju sterowniki różnych firm. Urządzenie zabudowane jest w standardzie rack wysokości 4RU i posiada przełączalne redundantne wewnętrzne zasilanie.

Zaawansowane funkcje

Matryca CORIO® posiada cyfrowe obwody eliminacji migotania, pełne próbkowanie pasma 4:4:4 zapewniające czysty i ostry obraz a pełne pasmo chrominancji wierną reprodukcję przestrzeni kolorów wysokiej rozdzielczości . Wewnętrzna interpolacja adaptacyjna diagonalna i redukcja szumów zapewnia wysokiej jakości likwidację przeplotu sygnałów PAL, NTSC i 1080i. Funkcja konwersji ramek 3:2 Pull-down zapewni właściwe odtwarzanie obrazu 24 klatkowego pochodzącego ze źródeł NTSC oraz 1080i.

Zintegrowane przełączanie audio zapewni możliwość przełączenia audio z wejścia DVI (zgodnego z HDMI) lub SDI na wyjścia DVI oraz SDI. Opcjonalny moduł audio umożliwi wyembedowanie sygnału audio w formie AES lub analogowej wraz z funkcją członu opóźnienia Audio i możliwością użycia modułów audio serii A2-7300

DVI-U

Uniwersalny interfejs DVI-U wykorzystuje pojedynczy konektor złącze DVI-I i obsługuje na nim format: HDMI, DVI-I, oraz analogowe: YUV, YPbPr, RGBHV, RBBS, RGsB, Y/C i kompozyt wideo. Szeroka ilość dostępnych adapterów zapewni łatwe podłączenie pomiędzy konektorami innego typu do konektorów DVI-U w matrycy.
