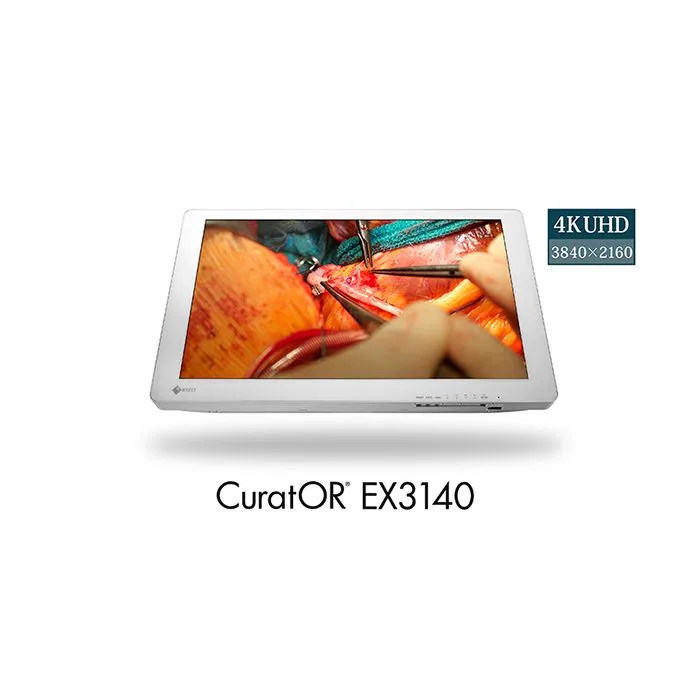

Monitor medyczny EIZO CuratOR EX3140
Wyświetla obrazy chirurgiczne z rozdzielczością 4K UHDEX3140 ma naturalną rozdzielczość 3840 x 2160 pikseli, która jest o cztery razy większa od tej, która ma monitor Full HD. Obrazy 4K UHD z endoskopu czy mikroskopu mogą być odtwarzane z jakością high definition. Dzięki temu operator zobaczy detale słabo widoczne na panelach full HD. |
 |
 |
Zwiększona ostrośćEX3140 wykorzystuje autorską technologię EIZO Smart Resolution with Sparse Coding (S.R.S.C.). Obrazy Full HD generowane przez konwencjonalne urządzenia instalowane w endoskopach czy kamerach chirurgicznych, mogą być na nim wyświetlane w dużej rozdzielczości bez żadnego opóźnienia, w pełni wykorzystując naturalną rozdzielczość 4K UHD. |
Oglądanie dużych obrazów w Full HDPo podłączeniu do monitora sygnału 4K UHD, nawet w przypadku gdy część ekranu powiększona jest przy użyciu funkcji zoom, możliwe jest wyświetlenie obrazów z rozdzielczością wyższą niż Full HD. |
 |
 |
Dokładne odwzorowanie kolorów dzięki szerokogamutowemu panelowiEX3140 wyświetla nie tylko kolory z przestrzeni sRGB, ale również jest w stanie wyświetlać strumień wideo 4K emulując przestrzeń kolorów BT.2020. Dzięki temu może generować obrazy z kamer kompatybilnych ze standardem BT.2020, zwiększając zakres barw o odcienie od żółto-zielonych do czerwonych. |
 |
Obsługa kamer HDRHDR (High Dynamic Range) to technologia, która pozwala wyświetlać kolory naturalnie, tak jak widzi je ludzkie oko, czego nie może odtworzyć konwencjonalne wideo. EX3140 wykorzystuje metody PQ (Perceptual Quantization) i HLG (Hybrid Log Gamma) do regulacji parametrów krzywej gamma przy wyświetlaniu obrazów HDR. Obrazy z endoskopów zgodnych ze standardem HDR wyglądają realistycznie, bez dominanty czerni w ciemnych obszarach. |
 |
Całkowicie płaska powierzchnia ekranuSale operacyjne wyposażone są w szereg medycznych urządzeń, przemieszczanych przed każdą operacją, dostosowując układ do rodzaju zabiegu. Mając na względzie bezpieczeństwo, obudowa monitorów EIZO do zastosowań chirurgicznych ma zaokrąglone narożniki. Płaski ekran zlicowany z obudową jest bryzgoszczelny i spełnia normę IP45 (pozostała część obudowy zgodna jest z normą IP32). |
Kable zawsze na miejscuSpecjalna klapka przytrzymuje kable, zwiększając bezpieczeństwo i higienę użytkowania monitora. |
 |
 |
Szyba ochronnaEkran monitora zabezpiecza szyba ochronna zabezpieczający go przed uderzeniami i brudem. Szkło ma współczynnik twardości przekraczający 9H, więc ciężko jest je porysować, nawet jeśli przesuwając monitor przez przypadek uderzymy nim o ścianę. |
Transmisja sygnału 4K UHD jednym kablemMonitor ma dwa wejścia wideo obsługujące sygnał 4K UHD: DisplayPort 1.2 i Quad Link 3G-SDI (BNC). Przy wykorzystaniu kabla DisplayPort 1.2, dane są transmitowane z szybkością 60 klatek/sekundę. Kabel jest przypinany do monitora, dzięki czemu nie zostanie przypadkowo odłączony. 3G-SDI (BNC) może transmitować sygnał na odległość do 30 metrów. |
 |
Presety ułatwiające przełączanie się między różnymi opcjami wyświetlania
Określone ustawienia, takie jak wybór wejścia sygnału, jasność, skala szarości, gamut kolorów, etc. zapisywane są w pamięci monitora jako presety. Mogą one być nazywane zgodnie z preferencjami operatora i łatwo dostępne z poziomu menu ekranowego (OSD – On Screen Display).
 |
Szerokie kąty widzeniaEX3140 ma szerokie kąty widzenia: 178 stopni w poziomie, dzięki czemu obrazy widziane pod kątem mają tylko minimalnie zmieniony kontrast. W efekcie z monitora może korzystać jednocześnie kilka osób. |
Obrót lub odbicie lustrzane obrazuNiezależnie od orientacji kamery chirurgicznej, obraz może być obrócony o 180 stopni lub odbity, by zapewnić operatorowi najlepszy widok. |
 |
 |
Możliwość oglądania obrazów z różnych źródeł na jednym ekraniePrzy wykorzystaniu funkcji PoP (Picture Out Picture) na ekranie mogą być jednocześnie wyświetlane obok siebie obrazy z dwóch różnych źródeł. Jest to przydatne, gdy w tym samym czasie trzeba oglądać kilka obrazów, na przykład pochodzących z różnych modalności. |
Możliwość indywidualnej regulacji obrazu w różnych oknachWyświetlając obok siebie obraz z dwóch różnych źródeł, można indywidualnie dostosować parametry wyświetlania każdego z nich (gamma 1.8 – 2.6 lub tryb DICOM). Ta funkcjonalność przydatna jest zwłaszcza w sytuacjach, w których na jednym ekranie wyświetlane są z równą precyzją obrazy pochodzące z różnych źródeł: endoskopu, tomografu czy rezonansu magnetycznego. |
 |
 |
Niezależne generowanie lustrzanego odbicia oraz obrotu obrazuWyświetlając sygnał z dwóch różnych źródeł w tym samym czasie, każdy z obrazów może być obrócony o 180 stopni lub wygenerowane jego lustrzane odbicie. |
Standardowy system montażu VESA ułatwiający instalacjęObudowa posiada otwory montażowe w standardzie VESA, dzięki temu monitor można zainstalować w różnych miejscach na mocowaniach naściennych, sufitowych, ramionach czy wózkach endoskopowych. Opcjonalnie dostępna jest stopka umożliwiająca postawienie monitora na biurku. |
 |
Zgodność ze standardami medycznymi
Monitor spełnia najbardziej restrykcyjne normy medyczne, bezpieczeństwa i w zakresie emisji EMC.
| Producent | EIZO Nanao |
|---|---|
| Zastosowania | Radiologia ogólna CR, DDR, Tomografia CT, Rezonans magnetyczny MRI, Endoskopia |
| Wielkość | 31 |
| Megapikseli | 8MP |
| Rozdzielczość | 4K UHD 3840x2160 |
| Jasność [cd/m2] | 350 |
| Kontrast | 1500:1 |
| Paleta barw | sygnał 10-bit (SDI / DisplayPort) : 1.07 miliard (maksymalnie) kolorów; sygnał 8-bit: 16.77 milionów kolorów |
| Kąty widzenia (pion) [stopni] | 178 |
| Kąty widzenia (poziom) [stopni] | 178 |
| Plamka [mm] | 0.170 x 0.170 |
| Kolor | Biały |
| Czas reakcji (black-white-black) [ms] | 20 |
| Czas reakcji (gray-to-gray) [ms] | 20 |
| Wyświetlacz (rodzaj) | IPS |
| Panel dotykowy | Nie |
| Głośniki | Nie |
| Gwarancja [lata] | 2 |
| Kabel audio | Nie |
| Kabel USB | Nie |
| Kabel video (analog) | Nie |
| Kabel video (DP) | Nie |
| Kabel video (DVI) | Nie |
| Kabel video (HDMI) | Nie |
| Kabel zasilający | Tak |
| Obszar wyświetlania [mm] | 654 x 368 |
| Częstotliwość odchylania (wejście cyfrowe) | 27 - 135 kHz / 24 - 60 Hz |
| Pobór mocy (praca) [W] | 146 (maks.) |
| Regulacja ekranu (pivot) | Nie |
| Uchwyt typu VESA | Tak |
| Wejście video (cyfrowe) | BNC (3G-SDI) x 4, DisplayPort x 1, DVI-D x 2 (z HDCP) |
| Zasilanie | AC 100 - 240 V: 50 / 60 Hz |
| Dodatkowe funkcje | Zdalne sterowanie monitorem (USB, RS-232C, GPI) |
| Normy i cetryfikaty | CE (Medical Device Directive), EN60601-1, ANSI/AAMI ES60601-1, CSA C22.2 No. 601-1, IEC60601-1, FCC-A, CAN ICES-3(A), RoHS, WEEE, EAC |
| Skrót właściwości | Zastosowania: endoskopia. - ekran 31.1" (78.9 cm), IPS - rozdzielczość naturalna 3840x2160 (16:9) - kontrast 1500:1 - jasność 350 cd/m² - typowy czas reakcji 20ms - rozdzielczość 8MP - kąty widzenia 178° w pionie i w poziomie - gwarancja 2 lat - kolor biały |
