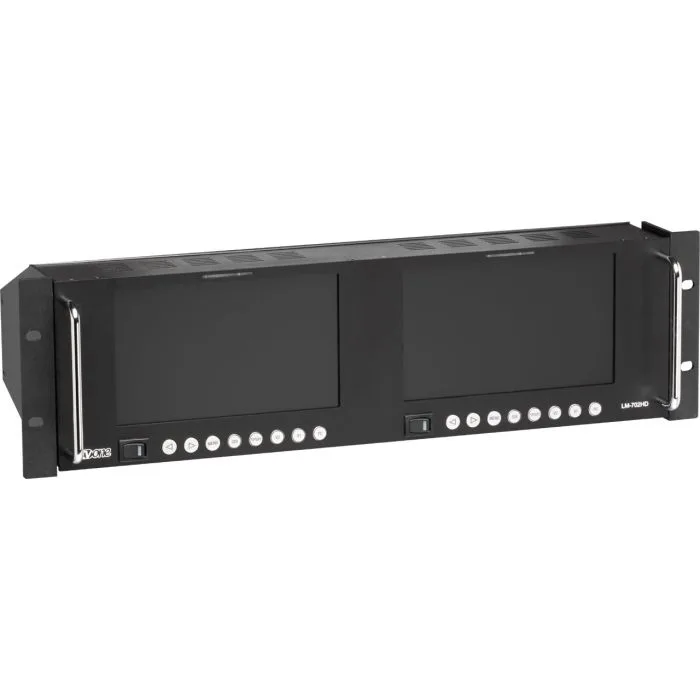

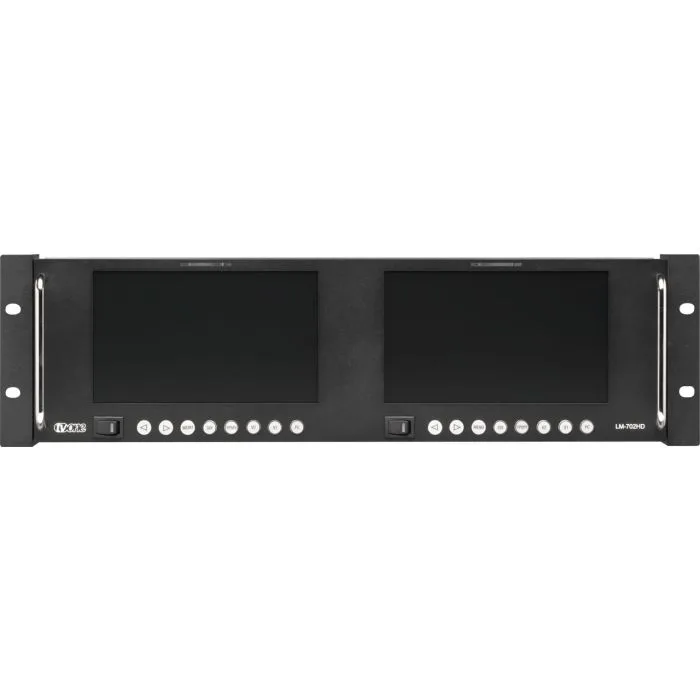

Monitor TV One LM-702HD
Monitor przemysłowy LM-702HD to dwa profesjonalne wysokiej jakości multiformatowe 7” kolorowe wyświetlacze LCD, przeznaczone na rynek broadcast lub PRO-AV. Może monitorować mnóstwo formatów sygnałów wideo. Wysoka jasność, szeroki kąt widzenia, doskonały kontrast i kolor high definition warunkują wyśmienity obraz. Urządzenie posiada wejścia SDI (zarówno SD jak i HD) z przelotką, analogowe RGBHV, YPbPr Component Video, Composite Video oraz YC (s-Video). Stnadardy telewizyjne NTSC oraz PAL są wykrywane automatycznie. Diody LED systemu Tally na panelu czołowym można aktywować zewnętrznie przez konektor DB9. Menu główne zawiera regulacje kontrastu, jasności, ostrości, poziomu kolorów (R-G-B) oraz innych parametrów potrzebnych do optymalnego ustawienia monitora. Wyniki ustawień widoczne są na menu ekranowym. Tryb opóźniania Sync Delay (Pulse Cross) pozwala widzieć ustawić przedziały gaszenia synchronizacji poziomej i pionowej. Tryb Blue Only przyśpiesza ustawienie kolorów podczas oglądania pasów ekranu kontrolnego . Zestaw do montażu w racku jest zawarty w dostawie i umożliwia przesuwanie monitorów w górę i w dół. Najlepsze rezultaty osiągnie się przy montażu monitora znacząco powyżej lub poniżej poziomu wzroku.
Dodatkowe informacje

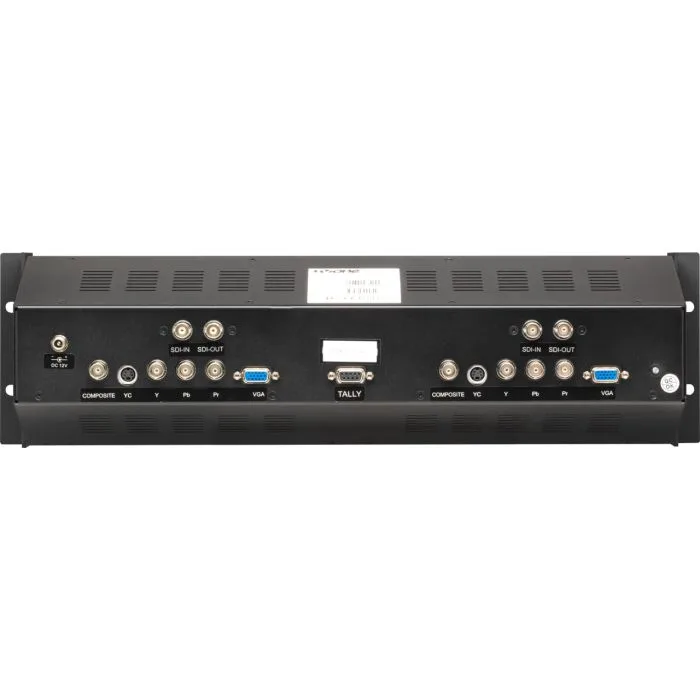

- Wejścia wideo:
- SD/HD-SDI - 1x BNC
- Analogowe RGBHV - 1x HD-15 żeński
- Wideo kompozytowy - 1x BNC
- YC(S-Video) - 1x 4-Pinowe łącze Mini-DIN
- komponentowe YPbPr - 1x 3 BNC
- Zakres wejść SD/HD-SDI:
- SDTV: 480i, 576i
- HDTV: 1080P/30Hz, 1080P/29.97Hz, 1080P/25Hz,1080P/24Hz, 1080P/23.98Hz, 1080i/60Hz, 1080i/59.94Hz, 1080i/50Hz, 1035i/60Hz,1035i/59.94Hz, 720P/60Hz, 720P/59.94Hz, 720P/50Hz
- Zakres wejść analogowych:
- SDTV: 480i, 576i
- HDTV - YPbPr: 480p, 576p, 720p, 1080i, 1080p
- Zakres wejść analogowych RGBHV:
- 640x350 - 70, 85Hz
- 720x350 - 70, 85Hz
- 640x400 - 56, 70, 85Hz
- 720x400 - 70, 85Hz
- 640x480 - 60, 66, 72, 75, 85Hz
- 800x600 - 56, 60, 70, 72, 75, 85Hz
- 1024x768 - 60, 70, 72, 75, 85Hz
- Zakres wejść kompozytowych:
- Częstotliwośc Pionowa - NTSC 60Hz, PAL 50Hz
- Częstotliwość Pozioma - NTSC 15.75KHz, PAL 15.625KHz
Dokładna specyfikacja w języku angielskim (pdf).
| Wymiary (głębokość) [mm] | 150 |
|---|---|
| Wejście video (analogowe) | D-Sub, Composite (BNC), Component (BNC), SD/HD-SDI (BNC), s-Video |
| Uchwyt typu VESA | Nie |
| Regulacja ekranu (pivot) | Nie |
| Wymiary (szerokość) [mm] | 483.5 |
| Wymiary (wysokość max) [mm] | 132 |
| Wymiary (wysokość min) [mm] | 132 |
| Wyświetlacz (rodzaj) | IPS |
| Zasilanie | DC 12V / 4A |
| Kabel video (analog) | Nie |
| Kabel USB | Nie |
| Kabel audio | Nie |
| Jasność [cd/m2] | 250 |
| Gwarancja [lata] | 3 |
| Głośniki | Nie |
| Dodatkowe funkcje | Wymagane zasilanie: zewnętrzne żródło zasilania 12VDC@4A; Dodatkowe akcesoria: 1x zasilacz, 1x instrukcja obsługi, 4x wkręty montażowe, 1x zestaw montażowy |
| Czas reakcji (black-white-black) [ms] | 20 |
| Normy i cetryfikaty | FCC, CE / UL, CE, CSA |
| Kabel video (DP) | Nie |
| Kabel video (DVI) | Nie |
| Kabel video (HDMI) | Nie |
| Plamka [mm] | 0.297 x 0.297 |
| Paleta barw | 262000 |
| Obszar wyświetlania [mm] | 153 x 90 |
| Kontrast | 400:1 |
| Kąty widzenia (poziom) [stopni] | 140 |
| Kąty widzenia (pion) [stopni] | 110 |
| Kabel zasilający | Tak |
| Kolor | Czarny |
| Skrót właściwości | Zastosowania: przemysłowe. - ekran 2 x 7" (17.8 cm), IPS - rozdzielczość naturalna 2 x 1024x600 (16:9) - kontrast 400:1 - jasność 250 cd/m² - kąty widzenia H 140° / V 110° - gwarancja 3 lata - wysokość obudowy 3U |
