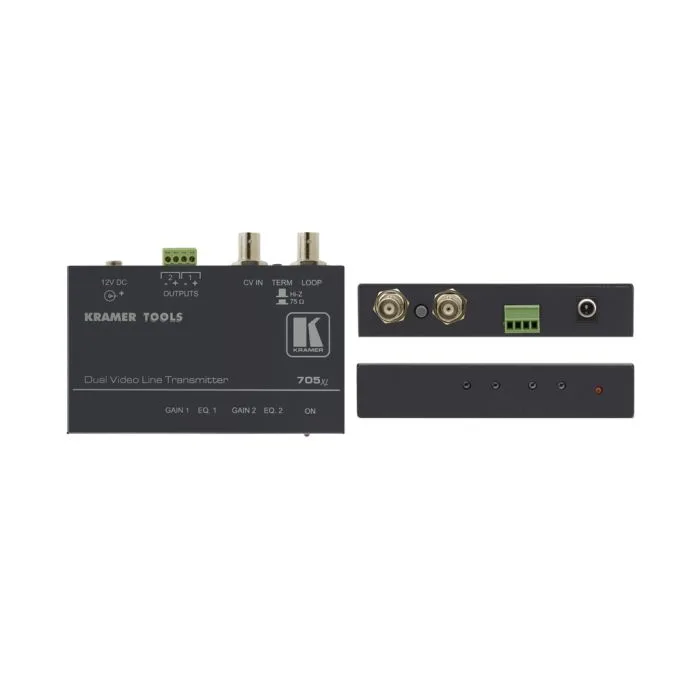

Nadajnik Kramer 705xl
Nadajnik/rozgałęziacz sygnału kompozyt wideo skrętką
Wyjście skrętki: Złącze śrubowe.
SKU
705xl
705xl i 706xl są nadajnikiem i odbiornikiem sygnału kompozyt wideo skrętką. Nadajnik 705xl konwertuje sygnał kompozyt wideo do dwóch sygnałów transmitowanych skrętką, a odbiornik 706xl konwertuje sygnały przesyłane skrętką z powrotem na kompozyt wideo.
-
Pasmo przenoszenia - 108 MHz (-3 dB).
-
Wejście/wyjście skrętki - Złącze śrubowe.
-
Wyjście typu LOOP (705xl/706xl).
-
Regulacja poziomu (wzmocnienia) i EQ (wartości szczytowych) (705xl/706xl).
-
Wybór impedancji sygnału wejściowego (705xl/706xl).
-
Kabel - Skrętka UTP lub STP kat. 5.
-
Zasięg transmisji - Do 1000 m (3200’).
-
Kramer TOOLS™ - 3 urządzenia mogą być zamontowane obok siebie w szafie rack na wysokość 1U za pomocą dodatkowego mocowania RK-3T.
Zastosowania
Uproszczenie instalacji monitoringu i CCTV.
Systemy prezentacyjne.
Szybkie i proste okablowanie studyjne.
Przykładowa aplikacja
Specyfikacja
| WEJŚCIE: | 1 kompozyt wideo 1 Vpp/75 Ω na złączu BNC; 1 Wyjście Loop 1 Vpp/75 Ω na złączu BNC. |
| WYJŚCIE: | 2 wyjścia skrętki na złączach śrubowych. |
| PASMO PRZENOSZENIA (-3dB): | 108 MHz (-3 dB). |
| WZMOCNIENIE RÓŻNICOWE (W PARZE): | 0.08% |
| RÓŻNICA FAZ (W PARZE): | 0.07 stopnia. |
| WSPÓŁCZYNNIK ZAWARTOŚCI HARMONICZNYCH (W PARZE): | 3.1% |
| STOSUNEK SYGNAŁ/SZUM (W PARZE): | 57 dB |
| WZMOCNIENIE (EQ): | Od 0 do 3.5 dB@5 MHz |
| SPRZĘŻENIE: | DC. |
| ŹRÓDŁO ZASILANIA: | 12 VDC, 200 mA |
| WYMIARY: | 12 cm x 7.5 cm x 2.5 cm (4.7" x 2.95" x 0.98"), szer., głęb., wys. |
| MASA: | Ok. 0,3 kg (0.66 lbs). |
| AKCESORIA: | Zasilacz, zestaw montażowy. |
| OPCJE: | Mocowanie do szaf rack 19" RK-3T. |
| Skrót właściwości | Nadajnik/rozgałęziacz sygnału kompozyt wideo skrętką Wyjście skrętki: Złącze śrubowe. |
|---|
