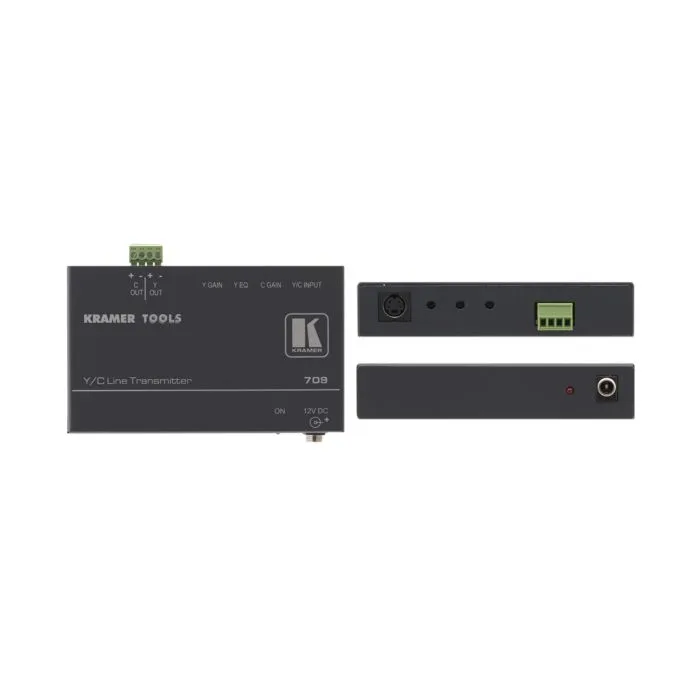

Nadajnik Kramer 709
Nadajnik sygnału s-Video wideo skrętką
Wyjście skrętki: Złącze śrubowe.
SKU
709
709 i 710 są nadajnikiem i odbiornikiem sygnału s-Wideo skrętką. Nadajnik 709 konwertuje sygnał s-wideo do sygnału transmitowanego skrętką, a odbiornik 710 konwertuje sygnał przesyłany skrętką z powrotem na s-wideo.
-
Pasmo przenoszenia (Y) - 14,3 MHz (-3 dB).
-
Wejście/wyjście skrętki - Złącze śrubowe.
-
Regulacja poziomu (wzmocnienia) i EQ (wartości szczytowych) (709/710).
-
Zasięg transmisji - Do 100 m (320’).
-
Kabel - Skrętka UTP lub STP kat. 5.
-
Kramer TOOLS™ - 3 urządzenia mogą być zamontowane obok siebie w szafie rack na wysokość 1U za pomocą dodatkowego mocowania RK-3T.
Zastosowania
Zdalny monitoring w instalacjach CCTV, medycznych, szkołach i telewizji.
Idealny do wykorzystania w systemach z istniejącym już okablowaniem strukturalnym.
Telekonferencja w biurach i szpitalach z wykorzystaniem istniejącego okablowania interkomowego lub telefonicznego.
Przykładowa aplikacja
Specyfikacja
WEJŚCIE: | s-wideo, 1 Vpp/75 Ω (Y), 0.3 Vpp/75 Ω (C) na złączu 4-pinowym. |
WYJŚCIA: | 4-pinowe złącze śrubowe. |
PASMO PRZENOSZENIA WIDEO (-3dB): | 14,3 MHz (Y) przy 100 m. |
ZAKRES WZMOCNIENIA: | Od -2.4 do +6.5 dB (Y), od -2.7 do 15.6 dB, (EQ.) od -5.8 do +7.8 dB (C). |
NIELINIOWOŚĆ: | 0.07% |
WZMOCNIENIE RÓŻNICOWE: | 0.04%. |
STOSUNEK SYGNAŁ/SZUM WIDEO: | Lepszy niż 60 dB. |
ŹRÓDŁO ZASILANIA: | 12 VDC, 40 mA. |
WYMIARY: | 12 cm x 7.5 cm x 2.5 cm (4.7" x 2.95" x 0.98") szer., głęb., wys. |
MASA: | Ok. 0.26 kg (0.58 lbs). |
AKCESORIA: | Zasilacz, zestaw montażowy. |
OPCJE: | Mocowanie do szaf rack 19" RK-3T. |
Skrót właściwości | Nadajnik sygnału s-Video wideo skrętką Wyjście skrętki: Złącze śrubowe. |
---|
