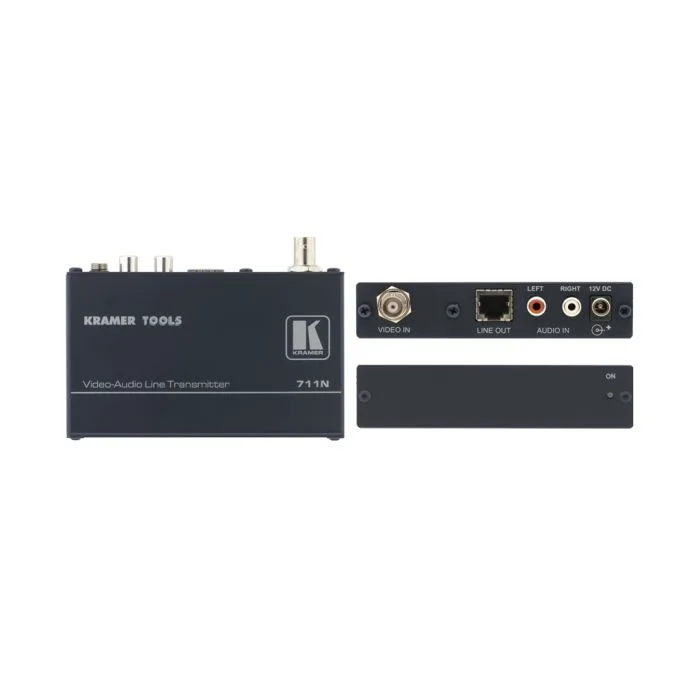

Nadajnik Kramer 711N
Specyfikacja techniczna
- Skrót właściwości
- Nadajnik sygnału kompozyt wideo i niesymetrycznego audio skrętką Wyjście skrętki: Złącze RJ-45.
Zwiń parametry
Opis produktu
711N i 712N są nadajnikiem i odbiornikiem sygnałów kompozyt wideo i niesymetrycznego stereofonicznego audio skrętką. Nadajnik 711N konwertuje sygnały kompozyt wideo i stereo audio do sygnału transmitowanego skrętką, a odbiornik 712N konwertuje sygnał przesyłany skrętką z powrotem na sygnały kompozyt wideo i stereo audio. Zdalny monitoring w instalacjach CCTV, medycznych, szkołach i telewizji.Idealny do wykorzystania w systemach z istniejącym już okablowaniem strukturalnym.Telekonferencja w biurach i szpitalach z…
Zwiń opis
711N i 712N są nadajnikiem i odbiornikiem sygnałów kompozyt wideo i niesymetrycznego stereofonicznego audio skrętką. Nadajnik 711N konwertuje sygnały kompozyt wideo i stereo audio do sygnału transmitowanego skrętką, a odbiornik 712N konwertuje sygnał przesyłany skrętką z powrotem na sygnały kompozyt wideo i stereo audio.
-
Pasmo przenoszenia - 85 MHz (-3 dB).
-
Wejście/wyjście skrętki - Złącza RJ-45.
-
Wyjście typu LOOP - 712N (RJ-45).
-
Wybór impedancji sygnału wejściowego. - 712N.
-
Regulacja poziomu (wzmocnienia) i EQ (wartości szczytowych) - 712N.
-
Funkcja Power Connect - Tylko jedna jednostka w systemie, nadajnik lub odbiornik, musi być podłączona do źródła zasilania.
-
Zasięg transmisji - Do 400 m (1200’).
-
Kabel - Skrętka UTP lub STP kat. 5.
-
Kramer TOOLS™ - 3 urządzenia mogą być zamontowane obok siebie w szafie rack na wysokość 1U za pomocą dodatkowego mocowania RK-3T.
Zastosowania
Zdalny monitoring w instalacjach CCTV, medycznych, szkołach i telewizji.
Idealny do wykorzystania w systemach z istniejącym już okablowaniem strukturalnym.
Telekonferencja w biurach i szpitalach z wykorzystaniem istniejącego okablowania interkomowego lub telefonicznego.
Przykładowa aplikacja
Specyfikacja
| WEJŚCIE: | 1 kompozyt wideo 1 Vpp/75 Ω, na złączu BNC; 1 niesymetryczne stereo audio 4 dBu/50 kΩ, na dwóch złączach RCA. |
| WYJŚCIE: | 1 ekranowane złącze RJ-45 kat. 5 (LINE OUT). |
| MAKSYMALNY POZIOM SYGNAŁU WIDEO: | 2.8 Vpp |
| MAKSYMALNY POZIOM SYGNAŁU AUDIO: | 7.6 Vpp |
| PASMO PRZENOSZENIA WIDEO (-3dB): | 85 MHz. |
| PASMO PRZENOSZENIA AUDIO (-3dB): | >100 kHz. |
| WZMOCNIENIE RÓŻNICOWE: | 0.04%. |
| RÓŻNICA FAZ: | 0.25 stopnia. |
| WSPÓŁCZYNNIK ZAWARTOŚCI HARMONICZNYCH: | 0.1%. |
| STOSUNEK SYGNAŁ/SZUM WIDEO: | 75 dB. |
| STOSUNEK SYGNAŁ/SZUM AUDIO: | 77 dB. |
| PRZESŁUCHY AUDIO (wszystkie zakócenia): | -53 dB @ 5 MHz, wideo do audio |
| SPRZĘŻENIE WIDEO: | DC. |
| SPRZĘŻENIE AUDIO: | Wejście: AC; wyjście liniowe: DC. |
| WSPÓŁCZYNNIK ZNIEKSZTAŁCEŃ HARMONICZNYCH AUDIO: | 0.026%, 1 kHz. |
| 2-ga HARMONICZNA AUDIO: | 0.001% @ 1 kHz |
| ŹRÓDŁO ZASILANIA: | 12 VDC 50mA, kiedy 712N jest zasilane przez niezależne zasilanie 12V; 135 mA kiedy 712N jest zasilany przez 711N. |
| WYMIARY: | 12 cm x 7.15 cm x 2.76 cm (4.7" x 2.8" x 1.08"), szer., głęb., wys. |
| MASA: | Ok. 0.3 kg (0.67 lbs) każdy. |
| AKCESORIA: | Zasilacz, zestaw montażowy (każdy). |
| OPCJE: | Mocowanie do szaf rack 19" RK-3T. |
