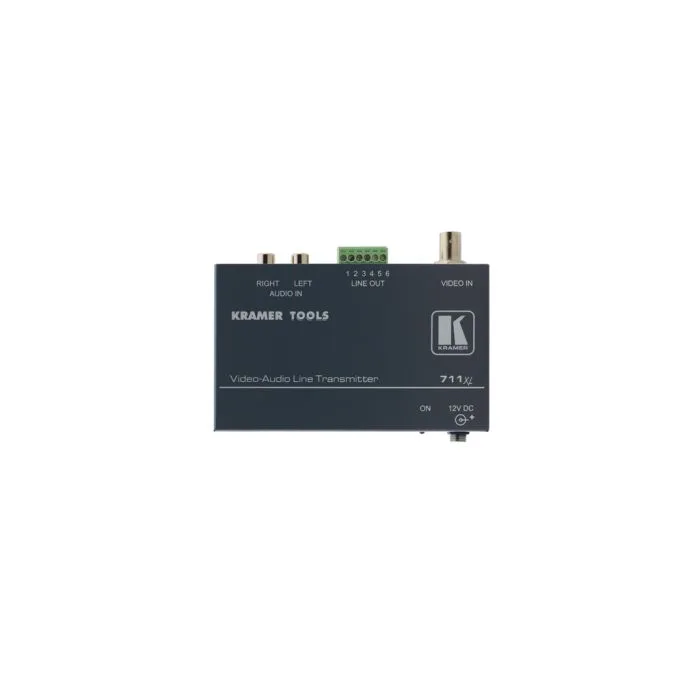

Nadajnik Kramer 711xl
Nadajnik sygnału kompozyt wideo i niesymetrycznego audio skrętką
Wyjście skrętki: Złącze śrubowe.
SKU
711xl
711xl i 712xl są nadajnikiem i odbiornikiem sygnałów kompozyt wideo i niesymetrycznego stereofonicznego audio skrętką. Nadajnik 711xl konwertuje sygnały kompozyt wideo i stereo audio do sygnału transmitowanego skrętką, a odbiornik 712xl konwertuje sygnał przesyłany skrętką z powrotem na sygnały kompozyt wideo i stereo audio.
-
Pasmo przenoszenia - 64 MHz (-3 dB).
-
Wejście/wyjście skrętki - Złącze śrubowe.
-
Regulacja poziomu (wzmocnienia) i EQ (wartości szczytowych) (712xl).
-
Wyjście typu LOOP (712xl).
-
Wybór impedancji sygnału wejściowego (712xl).
-
Zasięg transmisji - Do 1000 m (3200’).
-
Kabel - Skrętka UTP lub STP kat. 5.
-
Kramer TOOLS™ - 3 urządzenia mogą być zamontowane obok siebie w szafie rack na wysokość 1U za pomocą dodatkowego mocowania RK-3T.
Zastosowania
Zdalny monitoring w instalacjach CCTV, medycznych, szkołach i telewizji.
Idealny do wykorzystania w systemach z istniejącym już okablowaniem strukturalnym.
Telekonferencja w biurach i szpitalach z wykorzystaniem istniejącego okablowania interkomowego lub telefonicznego.
Przykładowa aplikacja
Specyfikacja
WEJŚCIE: | wideo, 1 Vpp/75 Ω na złączu BNC, audio 1 Vpp/33 kΩ na złączach RCA. |
WYJŚCIA: | 6-pinowe złącze śrubowe. |
MAKSYMALNY POZIOM SYGNAŁU: | 2,1 Vpp (wideo), 4,2 Vpp (audio). |
PASMO PRZENOSZENIA WIDEO (-3dB): | 64 MHz. |
PASMO PRZENOSZENIA AUDIO (-3dB): | 100 kHz. |
WZMOCNIENIE RÓŻNICOWE: | 1,4%. |
RÓŻNICA FAZ: | 0,63 stopnia. |
STOSUNEK SYGNAŁ/SZUM WIDEO: | 75,5 dB. |
STOSUNEK SYGNAŁ/SZUM AUDIO: | 77,3 dB nieważony. |
WSPÓŁCZYNNIK ZNIEKSZTAŁCEŃ HARMONICZNYCH AUDIO: | 0.033%, 1 kHz. |
2-ga HARMONICZNA AUDIO: | 0,002%. |
MAKSYMALNY POZIOM SYGNAŁU: | 1,7 Vpp (wideo), 4,2 Vpp (audio). |
ŹRÓDŁO ZASILANIA: | 12 VDC, 80 mA. |
WYMIARY: | 12 cm x 7,5 cm x 2,5 cm (4,7" x 2,95" x 0,98") szer., głęb., wys. |
MASA: | Ok. 0,28 kg (0,62 lbs). |
AKCESORIA: | Zasilacz, zestaw montażowy. |
OPCJE: | Mocowania do szaf rack 19": RK-T1, RK-T3. |
Skrót właściwości | Nadajnik sygnału kompozyt wideo i niesymetrycznego audio skrętką Wyjście skrętki: Złącze śrubowe. |
---|
