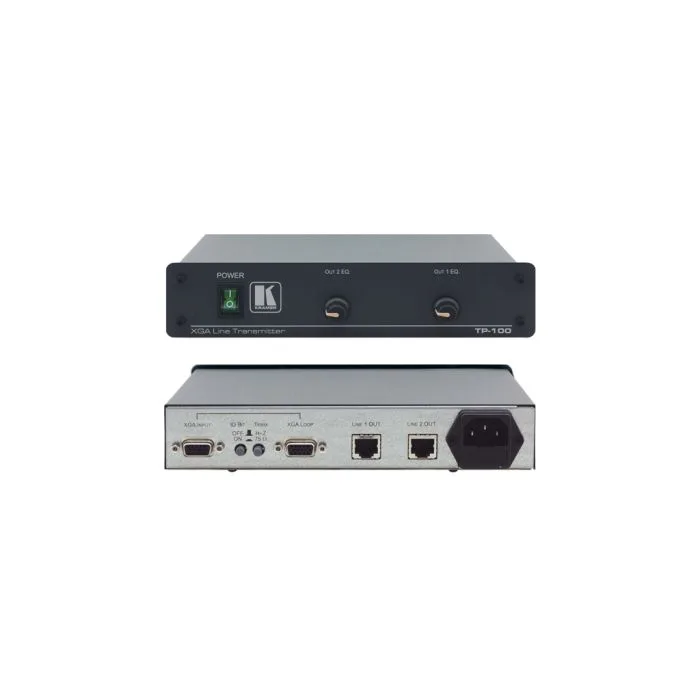

Nadajnik Kramer TP-100
Specyfikacja techniczna
- Skrót właściwości
- Nadajnik z rozdzielaczem sygnałów RGBHV przesyłanych skrętką.. Wyjście skrętki: RJ-45.
Zwiń parametry
Opis produktu
TP-100 jest rozgałęziającym nadajnikiem sygnału RGBHV skrętką. Nadajnik TP-100 konwertuje sygnał RGBHV do formatu skrętki i wysyła go na 2 wyjścia, a każdy odbiornik TP-200 konwertuje sygnał transmitowany skrętką z powrotem na RGBHV. Systemy wymagające dystrybucji sygnałów A/V na duże odległości z możliwością regulacji parametrów sygnału.Szkoły, szpitale.Sklepy, systemy POS TV.Systemy monitoringu.
Zwiń opis
TP-100 jest rozgałęziającym nadajnikiem sygnału RGBHV skrętką. Nadajnik TP-100 konwertuje sygnał RGBHV do formatu skrętki i wysyła go na 2 wyjścia, a każdy odbiornik TP-200 konwertuje sygnał transmitowany skrętką z powrotem na RGBHV.
-
Maksymalna rozdzielczość - WUXGA.
-
Wejścia/wyjścia skrętki - RJ-45.
-
Rozgałęziające wyjścia - 2 wyjścia skrętki (TP-100).
-
Wyjście typu LOOP.
-
Wybór impedancji sygnału wejściowego.
-
Kontrola bitu ID.
-
Regulacja EQ (wartości szczytowych).
-
Zasięg transmisji - Do 100 m (320 stóp).
-
Kabel - UTP (skrętka nieekranowana) lub STP (skrętka ekranowana), jak kat. 5.
-
Obwód stabilizacji synchronizacji H/V.
-
Seria Desktop - Niewielkie rozmiary. Dwa urządzenia mogą być zamontowane obok siebie w szafie rack na wysokość 1U za pomocą opcjonalnego mocowania RK-1.
Zastosowania
Systemy wymagające dystrybucji sygnałów A/V na duże odległości z możliwością regulacji parametrów sygnału.
Szkoły, szpitale.
Sklepy, systemy POS TV.
Systemy monitoringu.
Przykładowa aplikacja
Specyfikacja
| WEJŚCIE: | 1 wejście XGA na złączu 15-pinowym HD (żeńskim); 1 wyjście loop XGA na 15-pinowym złączu HD (żeńskim). |
| WYJŚCIA: | 2 złącza UTP kat. 5 (Line 1 OUT; Line 2 OUT). |
| MAKS. POZIOM WYJŚCIOWY: | 1.5 Vpp/75 Ω. |
| WZMOCNIENIE RÓŻNICOWE (W PARZE): | 0.23% (optymalnie). |
| FAZA RÓŻNICOWA (W PARZE): | 0.19 stopnia (optymalnie). |
| WSPÓŁCZYNNIK ZAWARTOŚCI HARMONICZNYCH (W PARZE): | <0.5% (optymalnie). |
| STOSUNEK SYGNAŁ/SZUM (W PARZE): | 70 dB. |
| Maksymalna rozdzielczość: | WUXGA. |
| ZASIĘG TRANSMISJI: | Do 150 m kablem kat. 5 UTP. |
| REGULACJA: | (30m): korekcja wyjść LINE OUT: od 0 do 7.8 dB @ 20 MHz. |
| SPRZĘŻENIE: | DC. |
| ŹRÓDŁO ZASILANIA: | 230 V AC, 50/60 Hz. (115 V AC, U.S.A) 13 VA. |
| WYMIARY: | 22 cm x 18 cm x 4.5 cm (8.7” x 7” x 1.7”) szer., głęb., wys. |
| MASA: | Ok. 1.2 kg (2.65 lbs) |
| AKCESORIA: | Przewód zasilający. |
| OPCJE: | Mocowanie do szaf rack 19" RK-1. |
