| Skrót właściwości | Nadajnik 2x1 sygnałów VGA wraz z niesymetrycznym stereo audio. Wyjście skrętki: RJ-45. |
|---|

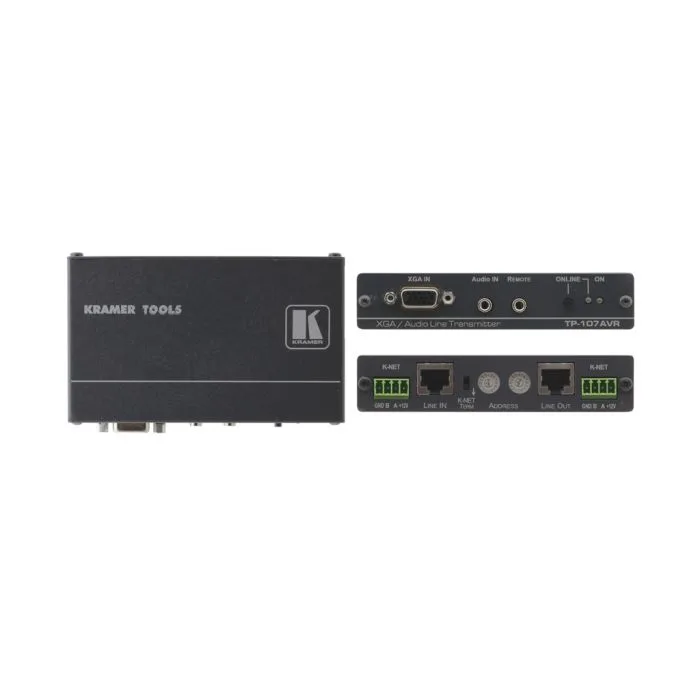

Nadajnik Kramer TP-107AVR
Specyfikacja techniczna
- Skrót właściwości
- Nadajnik 2x1 sygnałów VGA wraz z niesymetrycznym stereo audio. Wyjście skrętki: RJ-45.
Zwiń parametry
Opis produktu
TP-107AVR jest nadajnikiem sygnałów RGBHV o rozdzielczościach przekraczających UXGA oraz sygnału stereofonicznego audio skrętką. To urządzenie umożliwia przełączenie pomiędzy wejściem skrętki a wejściem RGBHV ze stereofonicznym audio do pojedynczego wyjścia skrętki, z którego sygnał może być przesłany do kompatybilnego odbiornika.
Zwiń opis
TP-107AVR jest nadajnikiem sygnałów RGBHV o rozdzielczościach przekraczających UXGA oraz sygnału stereofonicznego audio skrętką. To urządzenie umożliwia przełączenie pomiędzy wejściem skrętki a wejściem RGBHV ze stereofonicznym audio do pojedynczego wyjścia skrętki, z którego sygnał może być przesłany do kompatybilnego odbiornika.
-
Maksymalna rozdzielczość - WUXGA.
-
Wyjątkowe połączenie urządzeń - Do 16 TP-107AV może być połączonych w kaskadowy układ przy użyciu skrętki. Dowolne z tych urządzeń może być uaktywnione albo przez wciśnięcie przycisku ON LINE, albo zdalnie przez sterownik RC-108 lub RC-116 przez K-Net™, a także przez dowolny sterownik obsługujący protokół RS-485.
-
Zasięg transmisji - Do 100 m (320 stóp). Większe odległości możliwe w zależności od rozdzielczości, typu kabla oraz liczby połączonych kaskadowo urządzeń.
-
Kabel - STP (skrętka ekranowana), np. kabel kat. 5 Kramer BC-STP.
-
Sterowanie - Przycisk na panelu przednim, styki bezpotencjałowe (3,5 mm), RS-485 oraz K-NET™ do przełączania połączonych urządzeń.
-
Kanał sterowania K-Net - Zasilanie i dane sterowania przesyłane pojedynczym kablem.
-
Wyjście K-NET™ typu Loop - Do połączenia kaskadowego połączenia urządzeń.
-
Wybór zakończenia K-Net.
-
Kramer TOOLS™ - 3 urządzenia mogą być zamontowane obok siebie w szafie rack na wysokość 1U za pomocą opcjonalnego mocowania RK-3T.
Zastosowania
Systemy prezentacyjne i multimedialne
Przykładowa aplikacja
Specyfikacja
| WEJŚCIA: | 1 XGA na 15-pinowym złączu HD, 1 kat. 5 na złączu RJ-45 (LINE IN), 1 stereo audio na złączu mini jack 3.5 mm. |
| WYJŚCIA: | 1 kat. 5 na złączu RJ-45 (LINE OUT). |
| MAKS. POZIOM WYJŚCIOWY: | Wideo: 1.3 Vpp; Audio: 3 Vpp. |
| PASMO PRZENOSZENIA (-3 dB): | Wideo: 150 MHz, Audio: 20 kHz. |
| WZMOCNIENIE RÓŻNICOWE: | 2.5%. |
| FAZA RÓŻNICOWA: | 0.5 stopnia. |
| WSPÓŁCZYNNIK ZAWARTOŚCI HARMONICZNYCH: | 0.2%. |
| STOSUNEK SYGNAŁ/SZUM: | Wideo: 61 dB @ 5 MHz; Audio: 77 dB @ 1 MHz. |
| PRZESŁUCHY (wszystkie zakłócenia): | Wideo: -43 dB @ 6 MHz, wideo na audio. |
| STEROWANIE: | KNET (RS-485), przełącznik zakończenia RS-485, styk bezpotencjałowy. |
| SPRZĘŻENIE: | AC. |
| WSPÓŁCZYNNIK ZNIEKSZTAŁCEŃ HARMONICZNYCH AUDIO + SZUM: | 0.152% @ 1 MHz. |
| 2-ga HARMONICZNA AUDIO: | 0.009%. |
| POWER CONSUMPTION: | 12V DC, 180mA per unit. Power supply must be ordered separately. See Power Options below. |
| WYMIARY: | 12 cm x 6.95 cm x 2.44 cm (4.7" x 2.74" x 0.96") szer., głęb., wys. |
| MASA: | Ok. 0.3 kg (0.66 lbs). |
| AKCESORIA: | Uchwyty montażowe. |
| OPCJE: | Mocowanie do szaf rack 19" RK-3T. |
| POWER OPTIONS: | Power supply must be ordered according to the BoardView Kit: BoardView Kit 2AVR (2 TP−107AVR & 1 TP−122): 12V DC 1.25A, BoardView Kit 4AVR (4 TP−107AVR & 1 TP−122): 12V DC 2.1A, BoardView Kit 8AVR (8 TP−107AVR & 1 TP−122): 12V DC 5A. |
