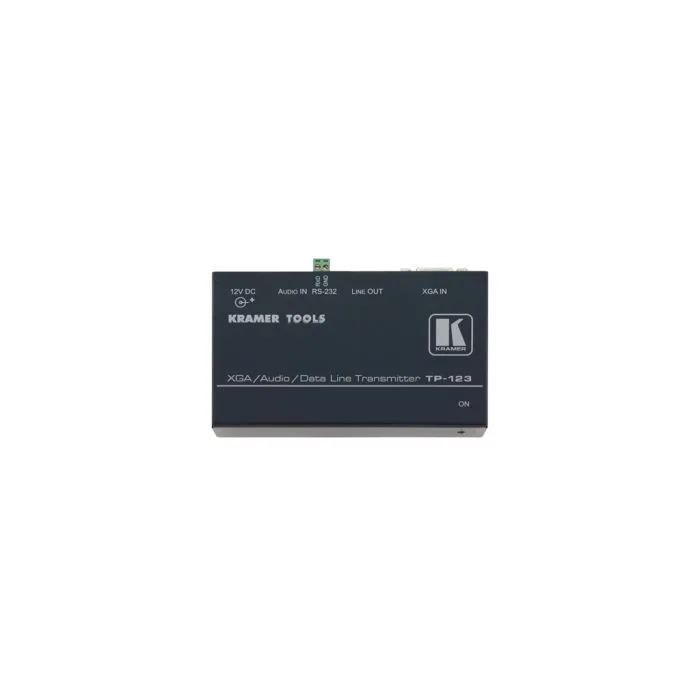

Nadajnik Kramer TP-123
Nadajnik sygnałów VGA i RS-232 wraz z niesymetrycznym stereo audio wysyłanych skrętką.
Wyjście skrętki: RJ-45.
SKU
TP-123
TP-123 i TP-124 stanowią nadajnik i odniornik do przesyłu sygnałów RGBHV, niesymetrycznego stereofonicznego audio oraz sygnału RS-232 skrętką. TP-123 przekształca wyżej wymienione sygnały na sygnał w formacie do transmisji skrętką, natomiast TP-124 przekształca z powrotem sygnał z formatu przesyłanego skrętką na RGBHV, audio i sygnał RS-232.
-
Zgodny z HDTV.
-
Maksymalna rozdzielczość - WUXGA i 1080p.
-
Złącze skrętki - RJ-45.
-
Zasięg transmisji - Do 100 m (320 stóp). Transmisja na większe odległości jest uzależniona od rozdzielczości sygnału oraz kabla.
-
Kabel - Może być użyty kabel UTP (skrętka nieekranowana) lub STP (skrętka ekranowana) np. kat. 5.
-
System Power Connect™ - Tylko jedno z urządzeń w systemie (nadajnik lub odbiornik) musi być zasilane bezpośrednio z zewnętrznego źródła zasilania, gdy urządzenia są oddalone od siebie o nie więcej niż 50 m (150 stóp).
-
Jednokierunkowa transmisja RS-232
-
System RS-232 Connect™ - Urządzenie może wysyłać komendy RS-232 skrętką nałożone na sygnał wizyjny. Wszystkie urządzenia w systemie muszą obsługiwać RS-232 Connect, aby móc używać tej funkcji.
-
Kramer TOOLS™ - 3 urządzenia mogą być zamontowane obok siebie w szafie rack na wysokość 1U za pomocą opcjonalnego mocowania RK-3T.
Zastosowania
Systemy prezentacyjne i multimedialne
Dystrybucja sygnału RGBHV na duże odległości w szkołach, szpitalach, systemach monitoringu i sklepach
Proste połączenie z systemem prezentacyjnym pojedynczym kablem kat. 5
Przykładowa aplikacja
Specyfikacja
WEJŚCIE: | Wideo: 1 VGA/UXGA na złączu HD-15. Audio: 1 złącze mini jack 3,5 mm do analogowego audio. |
WYJŚCIA: | 1 złącze RJ-45. |
STOSUNEK SYGNAŁ/SZUM AUDIO: | Lepszy niż –80 dB. |
CAŁKOWITE WZMOCNIENIE: | Audio: Analogowe/analogowe: 0 dB; Analogowe/SPDIF: –12dBFS. |
SPRZĘŻENIE: | AC. |
WSPÓŁCZYNNIK ZNIEKSZTAŁCEŃ HARMONICZNYCH AUDIO: | <0.01%. |
KOMUNIKACJA: | RS-232 na 2-pinowym złączu śrubowym. |
Maksymalna rozdzielczość: | WUXGA i 1080p. |
ŹRÓDŁO ZASILANIA: | 12 VDC, 60 mA. |
WYMIARY: | 12 cm x 7.5 cm x 2.5 cm (4.7” x 2.95” x 0.98”), szer. głęb., wys. |
MASA: | Ok. 0.3 kg (0.67lbs). |
AKCESORIA: | Zasilacz. |
OPCJE: | Mocowanie do szaf rack 19" RK-3T. |
Skrót właściwości | Nadajnik sygnałów VGA i RS-232 wraz z niesymetrycznym stereo audio wysyłanych skrętką. Wyjście skrętki: RJ-45. |
---|
