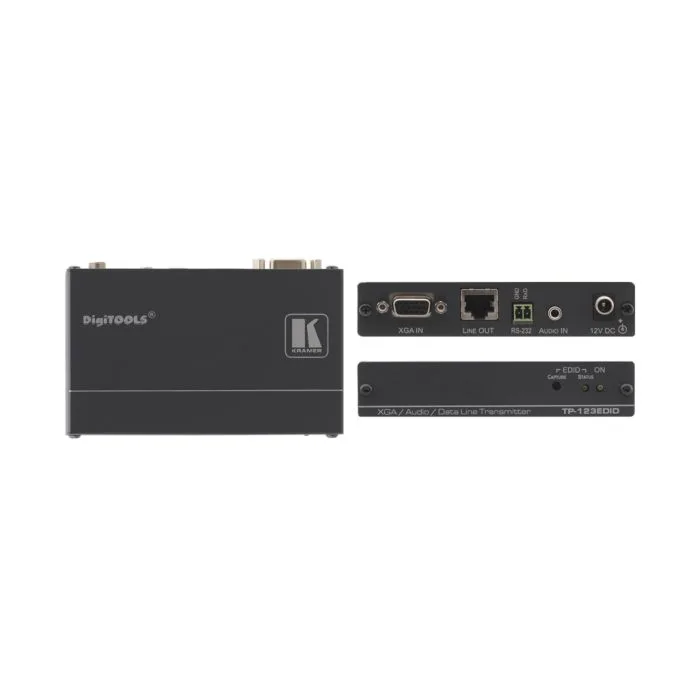

Nadajnik Kramer TP-123EDID
Nadajnik sygnałów VGA i RS-232 wraz z niesymetrycznym stereo audio wysyłanych skrętką oraz sygnał EDID.
Wyjście skrętki: RJ-45.
SKU
TP-123EDID
TP-123EDID jest wysokiej jakości nadajnikiem sygnałów RGBHV, niesymetrycznego stereofonicznego analogowego audio oraz jednokierunkowo komend RS-232. Konwertuje sygnały wejściowe do formatu do transmisji skrętką i przesyła je kablem kat. 5 do kompatybilnego odbiornika.
-
Maksymalna rozdzielczość - WUXGA i 1080p.
-
Zgodny z HDTV.
-
Zasięg transmisji - Ponad 100 m (300 stóp).
-
Ulepszona obsługa EDID (Extended Display Identification Data - rozszerzone dane identyfikacji wyświetlacza) - W nieulotnej pamięci urządzenia można zapisać, a następnie przywołać domyślne ustawienia EDID, co umożliwia wygodne i pewne połączenie ze źródłem.
-
Unidirectional RS-232 Port - For transmitting control commands.
-
Kabel - STP (skrętka ekranowana), np. Kramer BC-STP kat. 5.
-
System Power Connect™ - Wystarczy zasilić jedno urządzenie z pary nadajnik/odbiornik bezpośrednio z sieci energetycznej, gdy są one oddalone od siebie o nie więcej niż 50 m (150 stóp).
-
DigiTOOLS® - 3 urządzenia mogą być montowane obok siebie w szafie rack na wysokość 1U za pomocą opcjonalnego mocowania RK-3T.
Zastosowania
Systemy prezentacyjne i multimedialne
Dystrybucja sygnału RGBHV na duże odległości w szkołach, szpitalach, systemach monitoringu i sklepach
Przykładowa aplikacja
Specyfikacja
WEJŚCIA: | 1 VGA/UXGA na 15-pinowym złączu HD, 1 analogowe audio na złączu mini jack 3,5 mm. |
WYJŚCIA: | 1 złącze RJ-45 OUT. |
PORT DANYCH SZEREGOWYCH: | 2-pinowe złącze śrubowe RS-232. |
PRĘDKOŚĆ TRANSMISJI RS-232: | Do 19200 kbps. |
PASMO PRZENOSZENIA (-3 dB): | Audio: od 20 Hz do 20 kHz. |
ROZDZIELCZOŚĆ: | Do WUXGA i 1080p. |
STOSUNEK SYGNAŁ/SZUM: | Wideo: 58 dB nieważone, 68.3 dB @ 5 MHz ważone; Audio: < -80 dB. |
CAŁKOWITE WZMOCNIENIE: | Audio: sygnał analogowy/sygnał analogowy: 0 dB; sygnał analogowy/sygnał SPDIF: –12 dBFS. |
SPRZĘŻENIE: | AC. |
WSPÓŁCZYNNIK ZNIEKSZTAŁCEŃ HARMONICZNYCH + SZUM: | Audio:<0.01%. |
ŹRÓDŁO ZASILANIA: | 12V DC, 550mA. |
WYMIARY: | 12.1 cm x 7.18 cm x 2.42 cm (4.76" x 2.83" x 0.95") szer., głęb., wys. |
MASA: | Ok. 0.3 kg (0.67 lbs). |
AKCESORIA: | Zasilacz. |
OPCJE: | Mocowanie do szaf rack 19" RK-3TB. |
Skrót właściwości | Nadajnik sygnałów VGA i RS-232 wraz z niesymetrycznym stereo audio wysyłanych skrętką oraz sygnał EDID. Wyjście skrętki: RJ-45. |
---|
