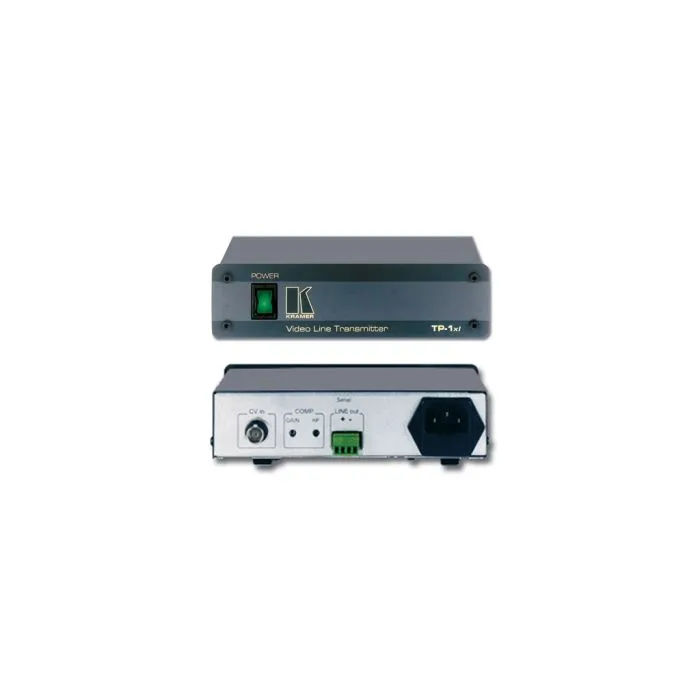

Nadajnik Kramer TP-1xl
Nadajnik sygnału kompozyt wideo skrętką
Wyjście skrętki: Złącze śrubowe.
SKU
TP-1xl
! Ograniczona dostępność. Urządzenie zostanie wycofane po wyczerpaniu stanów magazynowych we wszystkich oddziałach Kramer.
TP-1xl i TP-2xl są nadajnikiem i odbiornikiem sygnału kompozyt wideo. Nadajnik TP-1xl konwertuje sygnał kompozyt wideo do formatu przesyłanego skrętką, a odbiornik TP-2xl konwertuje sygnał przesyłany skrętką z powrotem do sygnału kompozyt wideo.
-
Pasmo przenoszenia - 13 MHz (-3 dB) przy 300 m (960’).
-
Wejście/wyjście skrętki - Złącze śrubowe.
-
Regulacja poziomu (wzmocnienia) i EQ (wartości szczytowych). - (TP-1xl/TP-2xl).
-
Zasięg transmisji - Do 1000 m (3200’).
-
Kabel - Może być użyty kabel UTP (skrętka nieekranowana) lub STP (skrętka ekranowana) np. kat. 5.
-
Seria Desktop - Niewielkie rozmiary. Dwa urządzenia mogą być zamontowane w szafie rack obok siebie na wysokość 1U za pomocą opcjonalnego mocowania RK-1.
Zastosowania
Uproszczenie instalacji monitoringu i CCTV.
Wideokonferencje w biurach lub szpitalach przy użyciu istniejącego okablowania strukturalnego (interkomowego lub telefonicznego).
Proste i szybkie okablowanie studyjne.
Przykładowa aplikacja
Specyfikacja
| WEJŚCIE: | 1 kompozyt wideo, 1 Vpp/75 Ω na złączu BNC. |
| WYJŚCIE: | 4-pinowe demontowalne złącze śrubowe. |
| PASMO PRZENOSZENIA WIDEO (-3 dB): | >13 MHz przy 300 m. |
| WZMOCNIENIE RÓŻNICOWE: | 2% (@ 20 m). |
| DIFF. GAIN: | 2 % (@ 20 meters). |
| STOSUNEK SYGNAŁ/SZUM WIDEO: | 73 dB (@ 20 meters). |
| OPÓŹNIENIE: | Typowo <1 us na 100 m. |
| REGULACJA: | Wzmocnienie: od -3 do +4.4 dB; EQ.: od -16 do +9.9 dB @ 4.4 MHz. |
| ŹRÓDŁO ZASILANIA: | 230 VAC, 50/60 Hz, (115 VAC, U.S.A.), 4 VA. |
| WYMIARY: | 16.5 cm x 12 cm x 4.5 cm (6.5" x4.7" x 1.8") szer., głęb., wys. |
| MASA: | Ok. 0.7 kg (1.6 lbs.). |
| AKCESORIA: | Przewód zasilający. |
| OPCJE: | Mocowanie do szaf rack 19" RK-1. |
| Skrót właściwości | Nadajnik sygnału kompozyt wideo skrętką Wyjście skrętki: Złącze śrubowe. |
|---|
