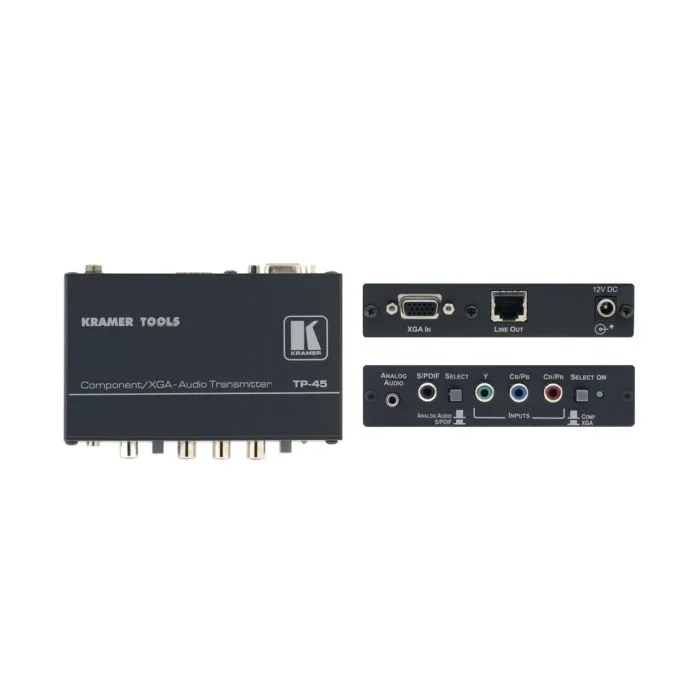

Nadajnik Kramer TP-45
Specyfikacja techniczna
- Skrót właściwości
- Nadajnik sygnałów komponent wideo i VGA wraz z niesymetrycznym lu cyfrowym audio. Wyjście skrętki: RJ-45.
Zwiń parametry
Opis produktu
TP-45 i TP-46 są nadajnikiem i odbiornikiem sygnałów komponent wideo (YUV) lub RGBHV oraz niesymetrycznego stereo audio lub S/PDIF audio skrętką. Nadajnik TP-45 konwertuje sygnały audio i wideo do formatu przesyłanego skrętką, a TP-46 konwertuje sygnał przesyłany skrętką z powrotem do audio i wideo. Systemy prezentacyjne i multimedialneDystrybucja sygnału RGBHV na duże odległości w szkołach, szpitalach, systemach monitoringu i sklepachSystemy monitoringu i obiekty wojskowe
Zwiń opis
TP-45 i TP-46 są nadajnikiem i odbiornikiem sygnałów komponent wideo (YUV) lub RGBHV oraz niesymetrycznego stereo audio lub S/PDIF audio skrętką. Nadajnik TP-45 konwertuje sygnały audio i wideo do formatu przesyłanego skrętką, a TP-46 konwertuje sygnał przesyłany skrętką z powrotem do audio i wideo.
-
Zgodny z HDTV.
-
Maksymalna rozdzielczość - WUGXA (15-pinowe złącze HD) i 1080p (komponent).
-
System Power Connect™ - Tylko jedno z urządzeń w systemie (nadajnik lub odbiornik) musi być zasilane bezpośrednio z zewnętrznego źródła zasilania, gdy urządzenia są oddalone od siebie o nie więcej niż 50 m (150 stóp).
-
Zasięg transmisji - Do 100 m (320 stóp).
-
Kabel - Może być użyty kabel UTP (skrętka nieekranowana) lub STP (skrętka ekranowana) np. kat. 5.
-
Kramer TOOLS™ - 3 urządzenia mogą być zamontowane obok siebie w szafie rack na wysokość 1U za pomocą opcjonalnego mocowania RK-3T.
Zastosowania
Systemy prezentacyjne i multimedialne
Dystrybucja sygnału RGBHV na duże odległości w szkołach, szpitalach, systemach monitoringu i sklepach
Systemy monitoringu i obiekty wojskowe
Przykładowa aplikacja
Specyfikacja
| WEJŚCIE: | 1 VGA/UXGA 1 Vpp/75 Ω na złączu HD15; 1 component 1 Vpp/75 Ω (Y,Pb,Pr) na 3 złączach RCA; 1 analogowe Stereo audio, 0 dBu/50 kΩ, 0.5 V/75 Ω, na złączu 3.5 mm jack; 1 cyfrowe audio S/PDIF na złączu RCA. |
| WYJŚCIA: | 1 wyjście kat-5 line Out na złączu RJ-45. |
| MAKS. POZIOM WEJŚCIOWY WIDEO: | VGA: 1.2 Vpp przy 75 Ω, sprzężenie DC; Y,Pb,Pr: 1.05 Vpp przy 75 Ω, sprzężenie AC. |
| WSPÓŁCZYNNIK ODBICIA: | -18 dB. |
| MAKS. POZIOM WYJŚCIOWY WIDEO: | VGA: 1.5 Vpp przy 75 Ω, sprzężenie DC; Y,Pb,Pr: 1.25 Vpp przy 75 Ω, sprzężenie DC. |
| Maksymalna rozdzielczość: | WUGXA (15-pinowe HD) i 1080p (komponent). |
| STOSUNEK SYGNAŁ/SZUM WIDEO: | 60 dB RMS nieważony; 69 dB RMS @ 5 MHz ważony. |
| WSPÓŁCZYNNIK ZAWARTOŚCI HARMONICZNYCH: | 0.2% przy optymalnej korekcji. |
| IZOLACJA (PRZESŁUCHY): | -43 dB @ 5 MHz |
| MAKS. POZIOM WEJŚCIOWY ANALOGOWEGO AUDIO: | 4 dBu przy 50 kΩ, sprzężenie AC. |
| MAKS. POZIOM WYJŚCIOWY ANALOGOWEGO AUDIO: | 4 dBu przy 1 kΩ, sprzężenie DC. |
| PASMO PRZENOSZENIA AUDIO: | Od 20 Hz do 20 kHz, @ 0 dBu |
| WSPÓŁCZYNNIK ZNIEKSZTAŁCEŃ HARMONICZNYCH + SZUM: | 0.33% @ 0 dBu @ 1 kHz |
| MAKS. POZIOM WEJŚCIOWY S/PDIF: | 1 Vpp przy 75 Ω, sprzężenie AC. |
| MAKS. POZIOM WYJŚCIOWY S/PDIF: | 0.7 Vpp przy 75 Ω, sprzężenie AC. |
| CZĘSTOTLIWOŚCI PRÓBKOWANIA: | 48 kHz |
| ROZDZIELCZOŚĆ KWANTYZACJI: | 24 bity. |
| ŹRÓDŁO ZASILANIA: | 12 VDC, 140 mA |
| WYMIARY: | 12 cm x 7.15 cm x 2.76 cm (4.7" x 2.81" 1.09") szer., głęb., wys. |
| MASA: | Ok. 0.3 kg (0.67 lbs.). |
| AKCESORIA: | Zasilacz. |
| OPCJE: | Mocowanie do szaf rack 19" RK-3T. |
