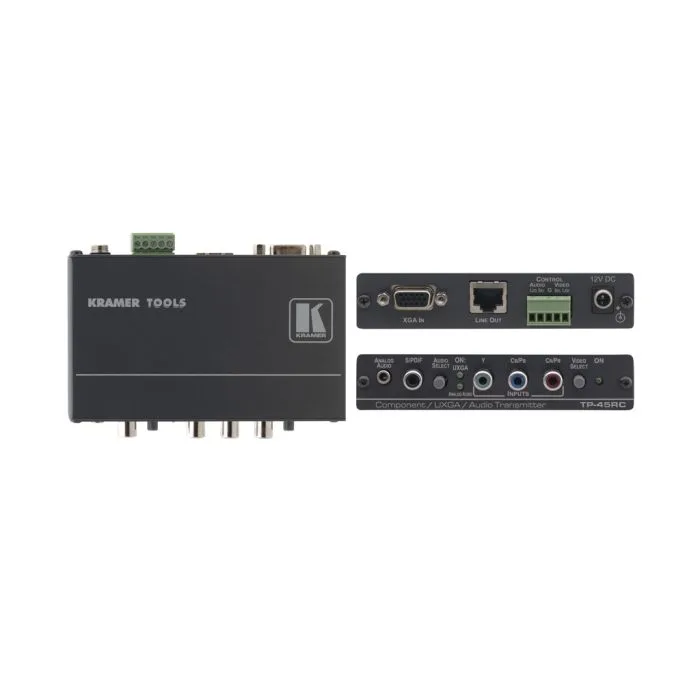

Nadajnik Kramer TP-45RC
Nadajnik sygnałów komponent wideo i VGA wraz z niesymetrycznym lu cyfrowym audio.
Wyjście skrętki: RJ-45.
SKU
TP-45RC
TP-45RC jest nadajnikiem sygnałów komponent wideo (YUV) lub RGBHV oraz niesymetrycznego stereo audio lub S/PDIF audio skrętką. TP-45RC konwertuje sygnały audio i wideo do formatu przesyłanego skrętką do odbiornika TP-46.
-
Zgodny z HDTV.
-
Maksymalna rozdzielczość - UXGA i 1080p.
-
Sterowanie - Panel przedni (niezależnie audio i wideo) oraz styki bezpotencjałowe.
-
Ustawienia polaryzacji synchronizacji - Przełączniki H i V dla poprawy kompatybilności wyjść kat. 5 z HDTV.
-
Zasięg transmisji - Do 100 m (320 stóp). Transmisja na większe odległości zależna od rozdzielczości sygnału i zastosowanego kabla.
-
Kabel - Może być użyty kabel UTP (skrętka nieekranowana) lub STP (skrętka ekranowana) np. kat. 5.
-
System Power Connect™ - Tylko jedno z urządzeń w systemie (nadajnik lub odbiornik) musi być zasilane bezpośrednio z zewnętrznego źródła zasilania, gdy urządzenia są oddalone od siebie o nie więcej niż 50 m (150 stóp).
-
Kramer TOOLS™ - 3 urządzenia mogą być zamontowane obok siebie w szafie rack na wysokość 1U za pomocą opcjonalnego mocowania RK-3T.
Zastosowania
Systemy prezentacyjne i multimedialne
Dystrybucja sygnału RGBHV na duże odległości w szkołach, szpitalach, systemach monitoringu i sklepach
Systemy monitoringu i obiekty wojskowe
Przykładowa aplikacja
Specyfikacja
WEJŚCIA WIDEO: | 1 VGA/UXGA 1 Vpp/75 Ω na złączu HD15; 1 component 1 Vpp/75 Ω (Y,Pb,Pr) na 3 złączach RCA |
WYJŚCIA WIDEO: | 1 wyjście kat. 5 na złączu RJ-45. |
MAKS. POZIOM WEJŚCIOWY WIDEO: | VGA: 1.2 Vpp przy 75 Ω, sprzężenie DC; Y,Pb,Pr: 1.05 Vpp przy 75 Ω, sprzężenie AC. |
WSPÓŁCZYNNIK ODBICIA: | -18 dB. |
MAKS. POZIOM WYJŚCIOWY: | VGA: 1.5 Vpp przy 75 Ω, sprzężenie DC; Y,Pb,Pr: 1.25 Vpp przy 75 Ω, sprzężenie DC. |
ROZDZIELCZOŚĆ SYGNAŁU WIDEO: | Do UXGA; 1080p. |
STOSUNEK SYGNAŁ/SZUM: | 61 dB RMS, nieważony. |
WSPÓŁCZYNNIK ZAWARTOŚCI HARMONICZNYCH: | 0,2%. |
IZOLACJA (PRZESŁUCHY): | -43 dB @ 5 MHz. |
WEJŚCIA AUDIO: | 1 analogowe stereo audio, 0 dBu/50 kΩ, 0.5 V/75 Ω, na złączu 3.5 mm jack; 1 cyfrowe audio S/PDIF na złączu RCA. |
MAKS. POZIOM WEJŚCIOWY ANALOGOWEGO AUDIO: | 4 dBu przy 50 kΩ, sprzężenie AC. |
MAKS. POZIOM WYJŚCIOWY ANALOGOWEGO AUDIO: | 4 dBu przy 1 kΩ, sprzężenie DC. |
PASMO PRZENOSZENIA AUDIO: | Od 20 Hz do 20 kHz, @ 0 dBu |
WSPÓŁCZYNNIK ZNIEKSZTAŁCEŃ HARMONICZNYCH + SZUM: | 0.33% @ 0 dBu @ 1 kHz |
CZĘSTOTLIWOŚCI PRÓBKOWANIA: | 48 kHz. |
ROZDZIELCZOŚĆ KWANTYZACJI: | 24 bity. |
ŹRÓDŁO ZASILANIA: | 12 V DC, 140 mA. |
WYMIARY: | 12 cm x 7.15 cm x 2.76 cm (4.7" x 2.81" 1.09") szer., głęb., wys. |
MASA: | Ok. 0.3 kg (0.67 lbs). |
AKCESORIA: | Zasilacz. |
OPCJE: | Mocowanie do szaf rack 19" RK-3T. |
Skrót właściwości | Nadajnik sygnałów komponent wideo i VGA wraz z niesymetrycznym lu cyfrowym audio. Wyjście skrętki: RJ-45. |
---|
