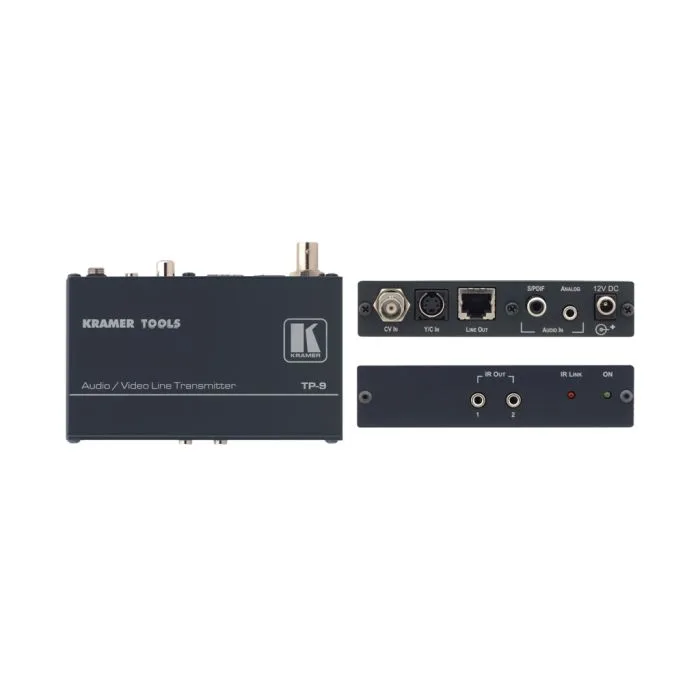

Nadajnik Kramer TP-9
Nadajnik sygnału kompozyt wideo lub s-Video i niesymetrycznego audio lub S/PDIF, skrętką
Wyjście skrętki: Złącze RJ-45.
SKU
TP-9
TP-9 oraz TP-10 jest nadajnikiem i odbiornikiem UTP dla kompozyt lub s-Wideo (Y/C)i niezbalansowanych analogowych i stereo sygnałów audio lub S/PDIF cyfrowych sygnałów audio. Przekaźnik TP-9 konwertuje sygnały wideo i audio do sygnałów UTP CAT 5 natomiast TP-10 konwertuje sygnał UTP CAT 5 z powrotem do sygnałów wideo i audio.
-
Szerokość pasma - > 70MHz (-3db)
-
Audio - S/PDIF lub niezbalansowany sygnał analogowy
-
Przekaźnik IR - 2 wyjścia emitujące IR (TP-9) oraz 1 sensor (TP-10)
-
Wejście/wyjścia UTP CAT 5 - złącze RJ-45
-
Zasięg systemu - do 100 metrów (320’)
-
Kabel - UTP (nieekranowany CAT 5)
-
Rozmiar kompaktowy - Jest częścią rodziny kompaktowych Kramer TOOLS™ o bardzo wysokiej jakości
Zastosowania
Studia, lotniska, biura i szpitale.
Aplikacje dla ochrony i wojska.
Przykładowa aplikacja
Specyfikacja
| WeJŚCIA: | 1 kompozyt wideo 1Vpp/75Ω na złączu BNC; 1 s-wideo 1Vpp/75Ω [Y], 0.3Vpp/75Ω [C] na złączu 4p; 1 S/PDIF (cyfrowe audio) na złączu RCA; 1 audio (analogowe audio) <8dBu na 3.5mm mini złączu |
| WYJŚCIA: | 1 złącze ekranowane RJ-45 CAT-5 (LINE OUT); 2 emitery IR na 3.5mm mini złączu |
| MAX. POZIOM WYJŚCIA: | WIDEO: 2.6V; AUDIO: 4.6Vpp |
| ZAKRES PASMA: | WIDEO: >=70MHz/-3dB; AUDIO: 20Hz do 20kHz/0.1dB |
| NIELINIOWOŚĆ: | <0.05% |
| PRZYROST RÓŻNICOWY: | <0.05% |
| WZMOCNIENIE RÓŻNICOWE: | 0.09 stopnie |
| WSPÓŁCZYNNIK SYGNAŁ/SZUM: | VIDEO: >75dB RMS/5MHz ; AUDIO: >73dB |
| CZĘSTOTLIWOŚĆ KONWERSJI AUDIO: | 48kHz |
| ROZDZIELCZOŚĆ KONWERSJI AUDIO: | 24 bity |
| ŹRÓDŁO ZASILANIA: | 12VDC, 95mA |
| WYMIARY: | 12cm x 6.95cm x 2.76cm (4.7" x 2.8" x 1.08") S, G, W |
| MASA: | 0.3 kg (0.67 lbs.) |
| AKCESORIA: | Dostarczanie zasilania, 3.5mm przewód kontrolny do emitera IR (C-A35/IRE-10) |
| OPCJE: | Kabel 15 metrów i 20 metrów przewodów rozszerzeń emitera IR |
| OPTIONS: | RK-3T 19" rack adapter. |
| Skrót właściwości | Nadajnik sygnału kompozyt wideo lub s-Video i niesymetrycznego audio lub S/PDIF, skrętką Wyjście skrętki: Złącze RJ-45. |
|---|
