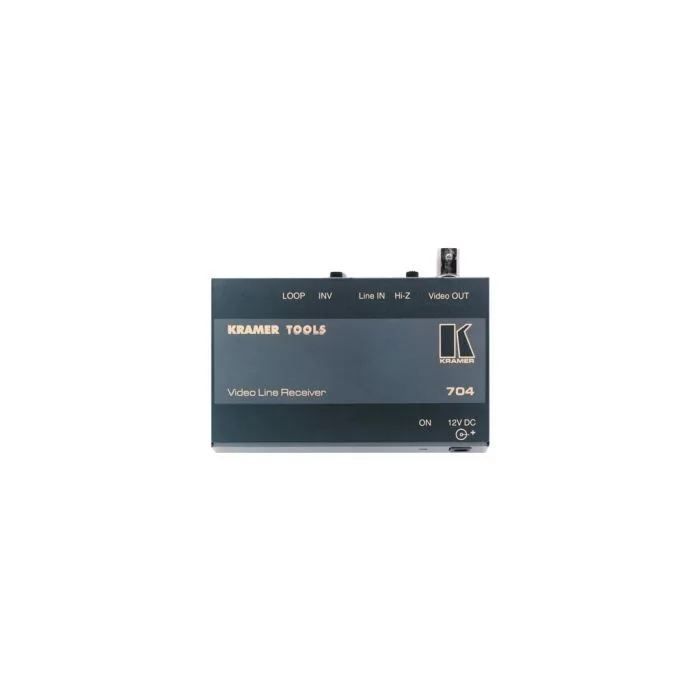

Odbiornik Kramer 704
Kramer 705 jest wysokiej klasy nadajnikiem sygnału kompozyt wideo skrętką, a 704 jest kompatybilnym odbiornikiem, konwertującym sygnał z formatu dla skrętki z powrotem na kompozyt wideo. Transmisja kablem skrętką jest możliwa na większą odległość niż zwykłym kablem koncentrycznym, a przy tym jest łatwiejsza i znacząco tańsza. Prosty system składa się z 705 umieszczonego przy źródle sygnału i 704 umieszczonego przy wyświetlaczu. Dla systemów z wieloma monitorami, odbiornik 704 jest wyposażony w wyjście LOOP i przełącznik impedancji, umożliwiający podłączanie odbiorników 704 do jednego kabla skrętki, dla którego źródłem sygnału jest 705. Nawet w przypadku kabla o długości 400 m, pasmo przenoszenia wynosi ponad 6 MHz a na mniejszej odległości osiąga poziom sygnału telewizyjnego. Dyskretnie umieszczone trymery do regulacji wzmocnienia i korekcji zapewniają optymalne poziomy sygnału. Zasilacz (12 V) jest dostarczany razem z urządzeniem. 705 i 704 są częścią rodziny Kramer TOOLS, niewielkich, wysokiej jakości i relatywnie niedrogich rozwiązań stosowanych w różnych systemach.
Zastosowania
Zdalny monitoring w systemach CCTV, medycznych, szkołach, telewizji
Idealny w lokalizacjach, gdzie jest już położona skrętka
Telekonferencje w biurach i szpitalach, przy użyciu istniejącego okablowania strukturalnego.
Przykładowa aplikacja
Specyfikacja
| WEJŚCIE: | 1 symetryczne wejście na złączu RJ-11 150 Ω z dodatkowym wyjściem LOOP, z przełącznikiem impedancji oraz znaku polaryzacji. |
| WYJŚCIE: | 1 kompozyt wideo, 1 Vpp/Ω niesymetryczne na złączu BNC. |
| PASMO PRZENOSZENIA (-3dB): | 50 MHz -3dB przy 30 m, 6.3 MHz -3dB przy 400 m. |
| NIELINIOWOŚĆ: | 0.2% przy 100 m. |
| WZMOCNIENIE RÓŻNICOWE (W PARZE): | 0.43%. |
| RÓŻNICA FAZ (W PARZE): | 0.32 stopnia. |
| WSPÓŁCZYNNIK ZAWARTOŚCI HARMONICZNYCH (PRZY 400 M): | 1.6% |
| STOSUNEK SYGNAŁ/SZUM: | 74 dB. |
| KOMPENSACJA: | Wzmocnienie i częstotliwości powyżej 2.5 MHz +/-9 dB. |
| OPÓŹNIENIE SYGNAŁU: | Typowo 1 μs przy 100 m. |
| ŹRÓDŁO ZASILANIA: | 12 VDC, 40 mA. |
| WYMIARY: | 12 cm x 7.5 cm x 2.5 cm (4.7" x 2.95" x 0.98"), szer., głęb., wys. |
| MASA: | Ok. 0.28 kg (0.62 lbs). |
| AKCESORIA: | Zasilacz, zestaw montażowy. |
| OPCJE: | Mocowania do szaf rack 19": RK-T1, RK-T3. |
| Skrót właściwości | Odbiornik sygnału kompozyt wideo skrętką Wyjście skrętki: Złącze RJ-11. |
|---|
