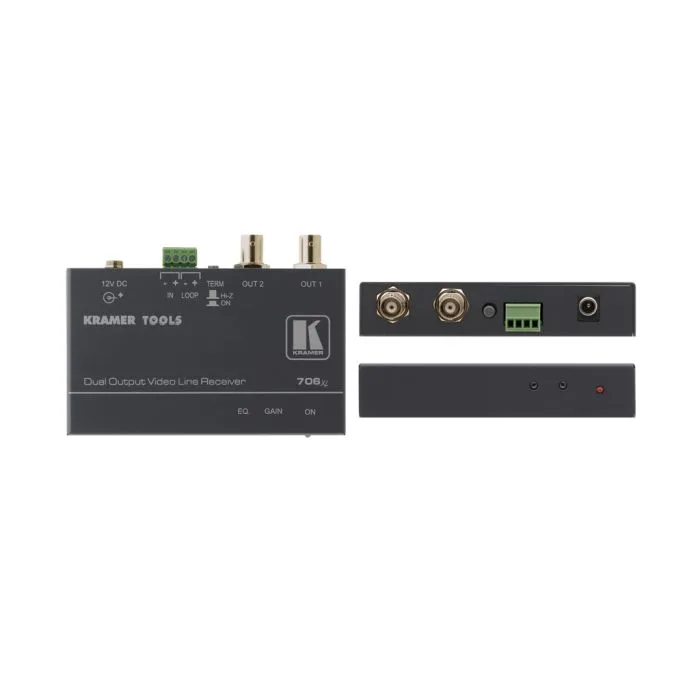

Odbiornik Kramer 706xl
Odbiornik sygnału kompozyt wideo skrętką
Wyjście skrętki: Złącze śrubowe.
SKU
706xl
705xl i 706xl są nadajnikiem i odbiornikiem sygnału kompozyt wideo skrętką. Nadajnik 705xl konwertuje sygnał kompozyt wideo do dwóch sygnałów transmitowanych skrętką, a odbiornik 706xl konwertuje sygnały przesyłane skrętką z powrotem na kompozyt wideo.
-
Pasmo przenoszenia - 108 MHz (-3 dB).
-
Wejście/wyjście skrętki - Złącze śrubowe.
-
Wyjście typu LOOP (705xl/706xl).
-
Regulacja poziomu (wzmocnienia) i EQ (wartości szczytowych) (705xl/706xl).
-
Wybór impedancji sygnału wejściowego (705xl/706xl).
-
Kabel - Skrętka UTP lub STP kat. 5.
-
Zasięg transmisji - Do 1000 m (3200’).
-
Kramer TOOLS™ - 3 urządzenia mogą być zamontowane obok siebie w szafie rack na wysokość 1U za pomocą dodatkowego mocowania RK-3T.
Zastosowania
Uproszczenie instalacji monitoringu i CCTV.
Systemy prezentacyjne.
Szybkie i proste okablowanie studyjne.
Przykładowa aplikacja
Specyfikacja
WEJŚCIE: | 1 wejście skrętki na złączach śrubowych, 1 wyjście Loop na złączach śrubowych. |
WYJŚCIE: | 2 kompozyt wideo 1 Vpp/75 Ω na złączach BNC. |
PASMO PRZENOSZENIA (-3dB): | 108 MHz (-3 dB). |
WZMOCNIENIE RÓŻNICOWE (W PARZE): | 0.08%. |
RÓŻNICA FAZ (W PARZE): | 0.07 stopnia. |
WSPÓŁCZYNNIK ZAWARTOŚCI HARMONICZNYCH (W PARZE): | 3.1%. |
STOSUNEK SYGNAŁ/SZUM (W PARZE): | 57 dB. |
WZMOCNIENIE (EQ): | Od 0 do 3.5 dB@5 MHz |
SPRZĘŻENIE: | DC. |
ŹRÓDŁO ZASILANIA: | 12 VDC, 200 mA. |
WYMIARY: | 12 cm x 7.5 cm x 2.5 cm (4.7" x 2.95" x 0.98"), szer., głęb., wys. |
MASA: | Ok. 3 kg (0.66 lbs). |
AKCESORIA: | Zasilacz, zestaw montażowy. |
OPCJE: | Mocowanie do szaf rack 19" RK-3T. |
Skrót właściwości | Odbiornik sygnału kompozyt wideo skrętką Wyjście skrętki: Złącze śrubowe. |
---|
