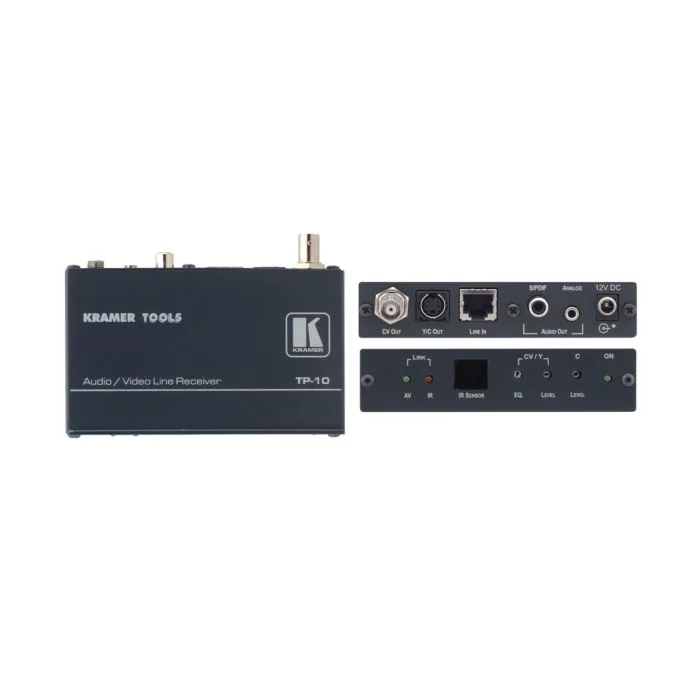

Odbiornik Kramer TP-10
Odbiornik sygnału kompozyt wideo lub s-Video i niesymetrycznego audio lub S/PDIF, skrętką
Wyjście skrętki: Złącze RJ-45.
SKU
TP-10
TP-10 jest odbiornikiem sygnału kompozyt wideo lub s-wideo (Y/C) oraz niesymetrycznego analogowego stereo lub cyfrowego S/PDIF audio transmitowanych skrętką. Nadajnik TP-9 konwertuje sygnały wideo i audio do formatu do transmisji skrętką, a TP-10 konwertuje sygnał przesyłany skrętką z powrotem do sygnałów wideo i audio.
-
Pasmo przenoszenia - > 70 MHz (-3 dB).
-
Audio - S/PDIF lub niesymetryczne analogowe
-
Wzmacniacz IR - 1 czujnik IR.
-
Wejście/wyjście skrętki - Złącze RJ-45.
-
Zasięg transmisji - do 100 m (320’)
-
Kabel - UTP (skrętka nieekranowana) lub STP (skrętka ekranowana), jak kat. 5
-
Regulacja poziomu (wzmocnienia) i EQ (wartości szczytowych).
-
System Power Connect™ - Tylko jedno urządzenie w systemie (nadajnik lub odbiornik), musi być zasilane bezpośrednio z sieci energetycznej, o ile urządzenia nie są oddalone od siebie o więcej niż 50 m (150 stóp).
-
Kramer TOOLS™ - 3 urządzenia mogą być zamontowane obok siebie w szafie rack na wysokość 1U za pomocą opcjonalnego mocowania RK-3T.
Zastosowania
Studia, lotniska, biura i szpitale.
Aplikacje dla ochrony i wojska.
Przykładowa aplikacja
Specyfikacja
WEJŚCIE: | 1 ekranowane złącze RJ-45 (LINE IN) dla kabla kat. 5. |
WYJŚCIE: | 1 kompozyt wideo 1 Vpp/75 Ω na złączu BNC; 1 s-wideo 1 Vpp/75 Ω [Y], 0.3 Vpp/75 Ω [C] na złączu 4-pinowym; 1 S/PDIF (cyfrowe audio) na złączu RCA; 1 audio (analogowe audio) <8 dBu na złączu mini jack 3.5 mm. |
MAKS. POZIOM WYJŚCIOWY: | Wideo: 2,6 V; Audio: 4,6 Vpp. |
PASMO PRZENOSZENIA: | Wideo: >70 MHz/-3 dB; Audio: 20 Hz do 20 kHz/0.1 dB. |
NIELINIOWOŚĆ: | <0.05%. |
WZMOCNIENIE RÓŻNICOWE: | <0.05%. |
FAZA RÓŻNICOWA: | 0.09 stopnia. |
STOSUNEK SYGNAŁ/SZUM: | Wideo: >75 dB/5 MHz weighted; Audio: >73dB. |
CZĘSTOTLIWOŚCI PRÓBKOWANIA SYGNAŁU AUDIO: | 48 kHz. |
ROZDZIELCZOŚĆ KWANTYZACJI: | 24 bity. |
ŹRÓDŁO ZASILANIA: | 12 V DC, 82 mA. |
WYMIARY: | 12 cm x 6.95 cm x 2.76 cm (4.7" x 2.8" x 1.08") szer., głęb., wys. |
MASA: | Ok. 0.3 kg (0.67 lbs) |
OPCJE: | Mocowanie do szaf rack 19" RK-3T. |
Skrót właściwości | Odbiornik sygnału kompozyt wideo lub s-Video i niesymetrycznego audio lub S/PDIF, skrętką Wyjście skrętki: Złącze RJ-45. |
---|
