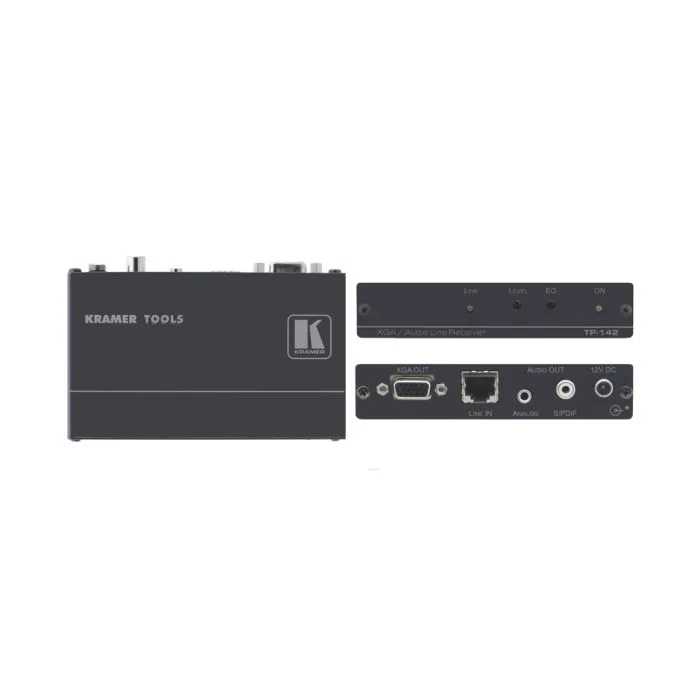

Odbiornik Kramer TP-142
Odbiornik sygnałów RGBHV wraz z stereofonicznym audio wysyłanych skrętką.
Wyjście skrętki: RJ-45.
SKU
TP-142
TP-141 i TP-142 są nadajnikiem i odbiornikiem sygnałów RGBHV (łącznie z rozdzielczościami HDTV) i stereofonicznego audio na jeszcze większe odległości, dzięku wysokiej odporności na zakłócenia natury elektrycznej. TP-141 konwertuje sygnały RGBHV i audio do formatu przesyłanego skrętką, a TP-142 konwertuje sygnał transmitowany skrętką z powrotem na sygnały RGBHV, niesymetryczne stereofoniczne audio i cyfrowe audio S/PDIF.
-
Rozdzielczość - Do UXGA.
-
Zgodny z HDTV.
-
Złącza skrętki - RJ-45.
-
Wyjścia audio - Równocześnie niesymetryczne stereo i S/PDIF (przetwarzanie a/c 24-bitowe, 48 kHz).
-
Regulacja poziomu (wzmocnienia) i EQ (wartości szczytowych).
-
Zasięg transmisji - Do 250 m (750 stóp) używając kabla Kramer BCP-HDTP lub 180 m (600 stóp) przy użyciu standardowego kabla zapewniającego brak przesunięć składowych sygnału (np. BC-XTP).
-
Kabel - Może być użyty kabel UTP (skrętka nieekranowana) lub STP (skrętka ekranowana) np. kat. 5.
-
System Power Connect™ - Tylko jedno z urządzeń w systemie (nadajnik lub odbiornik) musi być zasilane bezpośrednio z zewnętrznego źródła zasilania, gdy urządzenia są oddalone od siebie o nie więcej niż 50 m (150 stóp).
-
Kramer TOOLS™ - 3 urządzenia mogą być zamontowane obok siebie w szafie rack na wysokość 1U za pomocą opcjonalnego mocowania RK-3T.
Zastosowania
Systemy prezentacyjne i multimedialne
Dystrybucja sygnału RGBHV na duże odległości w szkołach, szpitalach, systemach monitoringu i sklepach
Przykładowa aplikacja
Specyfikacja
WEJŚCIA: | 1 złącze LINE IN RJ-45. |
WYJŚCIA: | Wizyjne: 1 VGA/UXGA na złącze HD15. Audio: 1 S/PDIF na złączu RCA; 1 audio analogowe na złączu mini jack 3.5 mm. |
MAKS. POZIOM WYJŚCIOWY: | Wideo: 1 V, Audio: 2.5 V. |
REGULACJA: | Poziom: od –7.5 dB do +4.4 dB. |
EQ: | Od 0 dB do +33 dBm, (przy 130m) @ 50 MHz. |
PASMO PRZENOSZENIA: | Audio: 20 Hz–20 kHz @ 0.5 dB. |
ROZDZIELCZOŚĆ: | Wyższa niż UXGA. |
STOSUNEK SYGNAŁ/SZUM: | Audio: <–80 dB. |
CAŁKOWITE WZMOCNIENIE: | Audio: Analog/analog: 0 dB, Analog/SPDIF: –12 dBFS. |
SPRZĘŻENIE: | AC. |
WSPÓŁCZYNNIK ZNIEKSZTAŁCEŃ HARMONICZNYCH + SZUM: | Audio: <0.01%. |
ŹRÓDŁO ZASILANIA: | 12 V DC, 60 mA. |
WYMIARY: | 12.1 cm x 7.18 cm x 2.42 cm (4.76" x 2.83" x 0.95") szer., głęb., wys. |
MASA: | Ok. 0.3 kg (0.67 lbs). |
AKCESORIA: | Zasilacz. |
Skrót właściwości | Odbiornik sygnałów RGBHV wraz z stereofonicznym audio wysyłanych skrętką. Wyjście skrętki: RJ-45. |
---|
