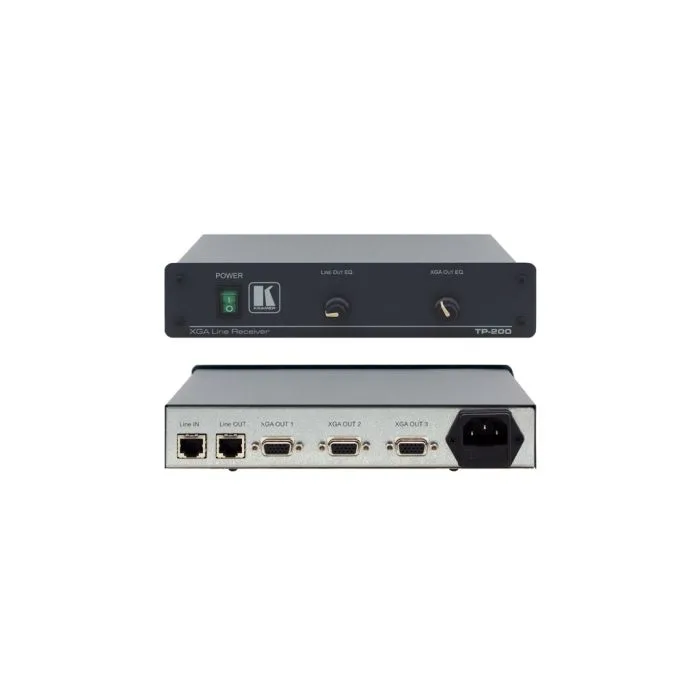

Odbiornik Kramer TP-200
Odbiornik sygnałów VGA wysyłanych skrętką.
Wyjście skrętki: RJ-45.
SKU
TP-200
TP-200 jest rozgałęziającym odbiornikiem sygnału RGBHV transmitowanego skrętką. Nadajnik TP-100 konwertuje sygnał RGBHV do 2 sygnałów przesyłanych skrętką, a każdy odbiornik TP-200 konwertuje sygnał transmitowany skrętką z powrotem do trzech sygnałów RGBHV.
-
Maksymalna rozdzielczość - WUXGA.
-
Wejścia/wyjścia skrętki - RJ-45.
-
Rozgałęziające wyjścia - 3 wyjścia RGBHV.
-
Regulacja EQ (wartości szczytowych).
-
Kabel - Może być użyty kabel UTP (skrętka nieekranowana) lub STP (skrętka ekranowana) np. kat. 5.
-
Zasięg transmisji - Do 100 m (320 stóp). Transmisja na większe odległości jest uzależniona od rozdzielczości sygnału oraz kabla.
-
Obwód stabilizacji synchronizacji H/V.
-
Seria Desktop - Niewielkie rozmiary. Dwa urządzenia mogą być zamontowane obok siebie na wysokość 1U w szafie rack za pomocą opcjonalnego mocowania RK-1.
Zastosowania
Profesjonalne systemy wymagające wzmacniacza dystrybucyjnego AV z możliwością regulacji w przypadku długich tras kablowych.
Szkoły, szpitale.
Sklepy, punkty sprzedaży (POS TV).
CCTV i systemy monitoringu.
Przykładowa aplikacja
Specyfikacja
| WEJŚCIE: | 1 złącze UTP kat. 5 (LINE IN). |
| WYJŚCIE: | 1 złącze UTP kat. 5 (LINE OUT); 3 wyjścia XGA na złączach 15-pinowych HD. |
| MAKS. POZIOM WYJŚCIOWY: | 1.5 Vpp/75 Ω. |
| WZMOCNIENIE RÓŻNICOWE (W PARZE): | 0,23% (optymalnie). |
| FAZA RÓŻNICOWA (W PARZE): | 0,19 stopnia (optymalnie). |
| WSPÓŁCZYNNIK ZAWARTOŚCI HARMONICZNYCH (W PARZE): | <0,5% (optymalnie). |
| STOSUNEK SYGNAŁ/SZUM (W PARZE): | 70 dB. |
| Maksymalna rozdzielczość: | WUXGA. |
| ZASIĘG TRANSMISJI: | Do 150 m kablem UTP kat. 5. |
| REGULACJA: | wyjścia XGA, EQ: od 0 do 3,2 dB @ 20 MHz. |
| SPRZĘŻENIE: | DC. |
| ŹRÓDŁO ZASILANIA: | 230 V AC, 50/60 Hz (115 V AC, U.S.A), 13 VA. |
| WYMIARY: | 22 cm x 18 cm x 4.5 cm (8.7” x 7” x 1.7”) szer., głęb., wys. |
| MASA: | Ok. 1.2 kg (2.65 lbs). |
| AKCESORIA: | Przewód zasilający. |
| OPCJE: | Mocowanie do szaf rack 19" RK-1. |
| Skrót właściwości | Odbiornik sygnałów VGA wysyłanych skrętką. Wyjście skrętki: RJ-45. |
|---|
