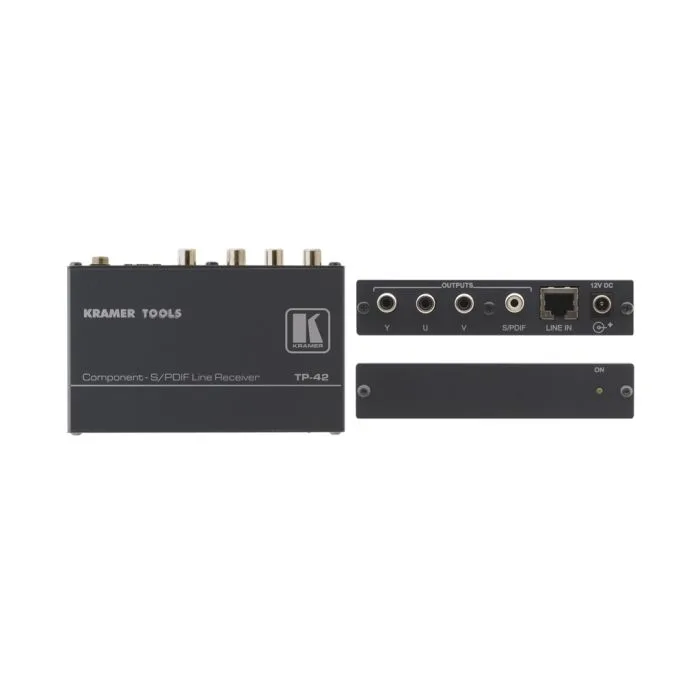

Odbiornik Kramer TP-42
Odbiornik sygnału komponent wideo i S/PDIF audio przesyłanych skrętką
Wyjście skrętki: RJ-45.
SKU
TP-42
TP-42 jest odbiornikiem sygnałów komponent wideo (YUV) i S/PDIF audio przesyłanych skrętką. Nadajnik TP-41 konwertuje powyższe sygnały do formatu przesyłanego skrętką, natomiast TP-42 konwertuje je z powrotem do komponent wideo (YUV) oraz S/PDIF audio.
-
Zgodny z HDTV.
-
Maksymalna rozdzielczość - 1080i.
-
Regulacja poziomu (wzmocnienia) i EQ (wartości szczytowych).
-
Zasięg transmisji - Do 100 m (320 stóp).
-
Kabel - Może być użyty kabel UTP (skrętka nieekranowana) lub STP (skrętka ekranowana) np. kat. 5.
-
Kramer TOOLS™ - 3 urządzenia mogą być zamontowane obok siebie w szafie rack na wysokość 1U za pomocą opcjonalnego mocowania RK-3T.
Zastosowania
Dystrybucja sygnałów w kinie domoweym wysokiej jakości na duże odległości.
Zastosowania studyjne przesyłu na duże odległości sygnału komponent wideo i cyfrowego audio.
Systemy prezentacyjne wymagające transmisji sygnału na duże odległości.
Przykładowa aplikacja
Specyfikacja
WEJŚCIE: | 1 ekranowane złącze kat. 5 RJ-45. |
WYJŚCIA: | 1x komponent wideo (YUV) na 3 złączach RCA; 1x S/PDIF na złączu RCA. |
MAKS. POZIOM WYJŚCIOWY: | Wideo: 2.1Vpp. |
Maksymalna rozdzielczość: | 1080i. |
WZMOCNIENIE RÓŻNICOWE: | 0.15%. |
FAZA RÓŻNICOWA: | 0.68 stopnia. |
WSPÓŁCZYNNIK ZAWARTOŚCI HARMONICZNYCH: | 0.8%. |
STOSUNEK SYGNAŁ/SZUM: | Wideo: 78 dB; Audio: 78.4 dB. |
PRZESŁUCHY (wszystkie zakłócenia): | Wideo: –55 dB; Audio: –50.5 dB. |
REGULACJA: | Poziom YUV: od –0.7 dB do +0.8 dB; korekcja YUV: od 0 do +7.5 dB; poziom S/PDIF: od –0.5 dB do +1.2 dB; korekcja S/PDIF: od 0 do +7.8 dB. |
SPRZĘŻENIE: | DC. |
ŹRÓDŁO ZASILANIA: | 12 V DC, 82 mA. |
WYMIARY: | 12 cm x 7.5 cm x 2.5 cm (4.7” x 2.95” 0.98”) szer., głęb., wys. |
MASA: | Ok. 0.3 kg (0.67 lbs) |
AKCESORIA: | Zasilacz. |
OPCJE: | Mocowanie do szaf rack 19" RK-3T. |
Skrót właściwości | Odbiornik sygnału komponent wideo i S/PDIF audio przesyłanych skrętką Wyjście skrętki: RJ-45. |
---|
