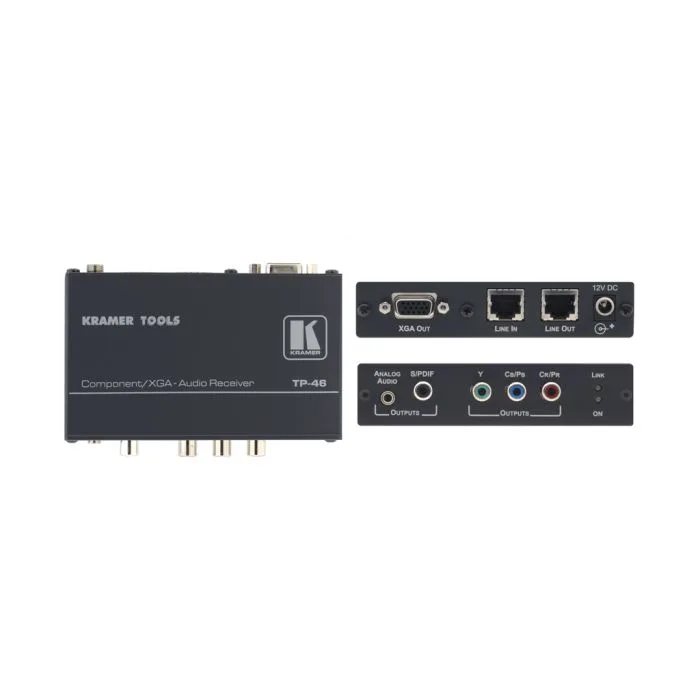

Odbiornik Kramer TP-46
Specyfikacja techniczna
- Skrót właściwości
- Odbiornik sygnałów komponent wideo i VGA wraz z niesymetrycznym lu cyfrowym audio. Wyjście skrętki: RJ-45.
Zwiń parametry
Opis produktu
The TP-45 and TP-46 are a twisted pair transmitter and receiver for component video (YUV) or computer graphics video and unbalanced stereo audio or S/PDIF audio signals. The TP-45 transmitter converts an audio and video to a twisted pair signal and the TP-46 converts the twisted pair signal back into an audio and video signals. Presentation and multimedia applicationsLong range graphics distribution for schools, hospitals, security, and storesSecurity and military applications
Zwiń opis
The TP-45 and TP-46 are a twisted pair transmitter and receiver for component video (YUV) or computer graphics video and unbalanced stereo audio or S/PDIF audio signals. The TP-45 transmitter converts an audio and video to a twisted pair signal and the TP-46 converts the twisted pair signal back into an audio and video signals.
-
HDTV Compatible.
-
Resolution - Up to UGXA (15-Pin HD) and 1080p (Component).
-
Level (Gain) & EQ (Peaking) Controls (TP-46).
-
Sync Polarity Settings (TP-46) - H & V switches for improved HDTV compatibility with the CAT 5 outputs.
-
Power Connect™ System - Only one unit in a system, either the transmitter or the receiver needs to be connected to a power source.
-
Link LED (TP-46) - Indicated the receiver is receiving a signal.
-
System Range - Up to 100 meters (330’).
-
Cable - UTP (unshielded twisted pair) such as CAT5.
-
Compact Size - Part of the Kramer TOOLS™ family of compact, high quality and cost effective solutions.
Zastosowania
Presentation and multimedia applications
Long range graphics distribution for schools, hospitals, security, and stores
Security and military applications
Przykładowa aplikacja
Specyfikacja
| INPUTS: | 1 CAT-5 line In on an RJ-45 connector (video/audio) |
| OUTPUTS: | 1 CAT-5 line Extension on an RJ-45 connector (video/audio); 1 VGA/UXGA 1Vpp/75Ω on an HD15 connector; 1 Stereo analog audio, 0dBu/1kΩ, 0.5V/75Ω, on a 3.5mm jack; 1 digital S/PDIF audio on an RCA connector |
| MAX. VIDEO INPUT LEVEL: | VGA: 1.2Vpp on 75Ω, DC coupling; Y,Pb,Pr: 1.05Vpp on 75Ω, AC coupling |
| MAX. VIDEO OUTPUT LEVEL: | VGA: 1.5Vpp on 75Ω, DC coupling; Y,Pb,Pr: 1.25Vpp on 75Ω, DC coupling |
| RETURN LOSS: | -18dB |
| RESOLUTION: | Up to UXGA; 1080p |
| VIDEO S/N RATIO: | 60dB RMS unweighted; 69dB RMS @5MHz weighted |
| K-FACTOR: | 0.2% @ optimal equalization |
| VIDEO ISOLATION (CROSSTALK): | -43dB @ 5MHz |
| MAX. INPUT LEVEL ANALOG AUDIO: | 4dBu on 50kΩ, AC coupling |
| MAX. OUTPUT LEVEL ANALOG AUDIO: | 4dBu on 1kΩ, DC coupling |
| AUDIO BANDWIDTH: | 20Hz to 20kHz, @ 0dBu |
| TND+NOISE: | 0.33% @ 0dBu @ 1kHz |
| MAX. INPUT LEVEL S/PDIF: | 1Vpp on 75Ω, AC coupling |
| MAX. OUTPUT LEVEL S/PDIF: | 0.7Vpp on 75Ω, AC coupling |
| SAMPLE RATE CONVERSION: | 48kHz |
| RESOLUTION CONVERSION: | 24 bits |
| POWER SOURCE: | 12VDC, 280mA |
| DIMENSIONS: | 12 cm x 7.15 cm x 2.76 cm (4.7" x 2.81" 1.09", W, D, H) |
| WEIGHT: | 0.3 kg (0.67 lbs.) approx |
| ACCESSORIES: | Power Supply |
| OPTIONS: | RK-3T 19" rack adapter. |
