| Skrót właściwości | Wieloformatowy przełącznik dla sygnałów CV, s-VIdeo i VGA. Ze skalerem do VGA. Zgodne ze standardem HDTV. |
|---|

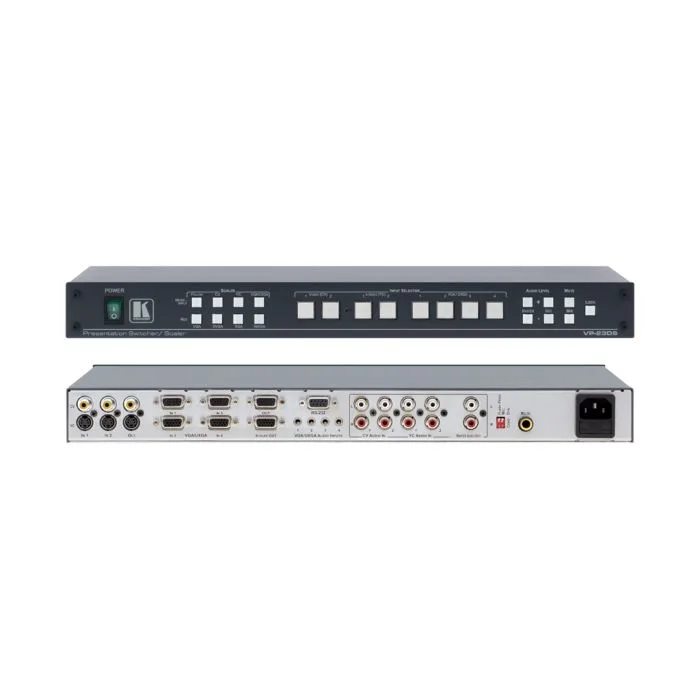

Przełącznik Kramer VP-23DS
Specyfikacja techniczna
- Skrót właściwości
- Wieloformatowy przełącznik dla sygnałów CV, s-VIdeo i VGA. Ze skalerem do VGA. Zgodne ze standardem HDTV.
Zwiń parametry
Opis produktu
The VP−23DS is a high−performance multi−format presentation switcher for composite video, s−Video, computer graphics video and stereo audio signals. It operates as a 2x1 composite video, 2x1 s−Video and a 4x1 computer graphics video switcher each with unbalanced stereo audio and can simultaneously output to an additional computer graphics video output – scaling the composite or s−Video inputs, or passing the computer graphics input. Presentation and conference room systems, board rooms and auditoriumsProduction…
Zwiń opis
! Produkt wycofany z produkcji.
The VP−23DS is a high−performance multi−format presentation switcher for composite video, s−Video, computer graphics video and stereo audio signals. It operates as a 2x1 composite video, 2x1 s−Video and a 4x1 computer graphics video switcher each with unbalanced stereo audio and can simultaneously output to an additional computer graphics video output – scaling the composite or s−Video inputs, or passing the computer graphics input.
-
High Bandwidth - VGA (400MHz), s−Video/CV (310)MHz, Component (380).
-
Scaled Outputs - VGA (640x480), SVGA (800x600), XGA (1024x768) and WXGA (1366x768).
-
Master Audio Output - Level Control.
-
Microphone Input - Level Control.
-
Condenser / Dynamic Microphone Selection.
-
Microphone & Audio Mixing - Master Audio Output.
-
Control - Front Panel and RS-232.
-
Front Panel Control Lockout.
-
Worldwide Power Supply - 100-240V AC.
-
Standard 19” Rack Mount Size - 1U. Rack “ears” included.
Zastosowania
Presentation and conference room systems, board rooms and auditoriums
Production studios
Rental and staging
Przykładowa aplikacja
Specyfikacja
| INPUTS: | 2 composite video (1Vpp/75O) on RCA connectors 2 s-Video 1 Vpp (Y), 0.3Vpp (C) / 75O on 4p connectors 4 VGA/UXGA on HD15F connectors 4 unbalanced stereo audio on 3.5mm jack connectors (for VGA/UXGA) +4dBm/10kO 4 unbalanced stereo audio channels +4dBm / 10kO on RCA connectors (2 for CV and 2 for YC) Mic: 3mV / 10kO condenser / dynamic on a 6.3mm Phone Jack connector |
| OUTPUTS: | 1 composite video (1Vpp/75O) on an RCA connector 1 s-Video 1Vpp (Y), 0.3Vpp (C) / 75O on a 4p connector 1 VGA/UXGA on an HD15F connector 1 VGA/UXGA scaler out on an HD15F connector 1 unbalanced stereo master audio channel +4dBm / 50O on RCA connectors |
| SCALED OUTPUT RESOLUTIONS: | VGA (640 x 480), SVGA (800 x 600), XGA (1024 x 768) and WXGA (1366 x 768) |
| MAX. OUTPUT LEVEL: | VIDEO: 2.1Vpp; XGA: 0.77Vpp AUDIO: 27Vpp |
| BANDWIDTH (-3dB): | VIDEO: VGA / UXGA: 400MHz; s-Video (Y): 310MHz; Composite/SDI video: 310MHz; HDTV compatible AUDIO: 40kHz |
| DIFF. GAIN: | <0.07% all channels |
| DIFF. PHASE: | <0.05 Deg. all channels |
| S/N RATIO: | VIDEO: 75dB all channels AUDIO: 75dB /1 Vpp all channels |
| CONTROLS: | 10 selector buttons, master audio level, mic audio level, mix, lock, mute, RS-232 |
| POWER SOURCE: | 100-240V AC, 50/60Hz, (115V AC, U.S.A.) 7VA |
| DIMENSIONS: | 19-inch (W), 7-inch (D) 1U (H) rack-mountable |
| WEIGHT: | 2.6kg (8lbs.) approx |
| ACCESSORIES: | Power cord, Null modem adapter, Windows®-based Kramer control software |
