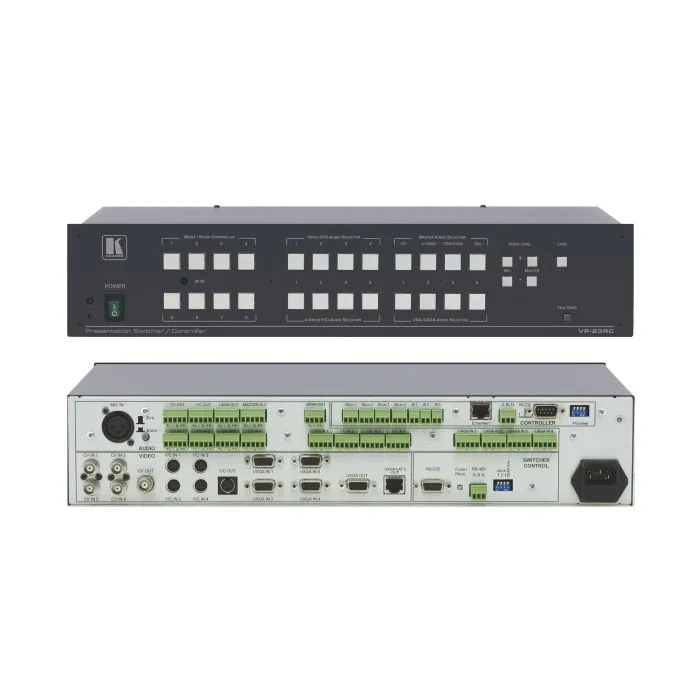

Przełącznik Kramer VP-23RC
Wieloformatowy przełącznik 3:4x1 dla CV, s-VIdeo i VGA.
Zgodne ze standardem HDTV.
SKU
VP-23RC
! Ograniczona dostępność. Urządzenie zostanie wycofane po wyczerpaniu stanów magazynowych we wszystkich oddziałach Kramer.
VP-23RC jest zespołem niezależnych przełączników 4x1 kompozyt wideo, 4x1 s-wideo (Y/C) i 4x1 grafiki komputerowej, każdy ze stowarzyszonym sygnałem symetrycznym audio stereo. Steruje komponentami audio , wideo oraz oświetleniem, ekranem projektora itp.
-
pasmo przenoszenia-350MHz (-3dB) grafika komputerowa, 385MHz s-Video (Y), 650MHz (-3dB) kompozyt wideo, oraz konwerter na CAT 5 up sygnałów grafiki komputerowej o rozdzielczościach do UXGA.
-
Wyjście grafiki komputerowej-CAT 5 do 100m (>300‘) na 15-pinowych konektorach HD (sub D)
-
Zgodne ze standardem HDTV.
-
Regulacja wzmocnienia audio dla każdego wyjścia.
-
Microphone Input Level Control.
-
Wbudowany zasilacz-5 Watt RMS na kanał z wyjściami na głośnik.
-
Wyjście audio Master-wybór wejścia.
-
Przycisk Talk-Over-sygnał wejściowy mikrofonu cichnie , gdy mikrofon wykryje dźwięk.
-
Opcje sterowania-panel przedni(pokój, audio i wideo), 1xRS-485, 2xRS-232 (zawarte oprogramowanie oparte na K-Router™ Windows®), 1xEthernet, 4xprzekaźniki, 3xIR emitery, & jednostka zdalnego sterowania IR.
-
Blokada przedniego panelu
-
Standardowe źródło zasilania-90-240V AC.
-
Standardowa 19-calowa ramka instalacyjna - 2U.
Zastosowania
Controlling multimedia rooms, such as classrooms, auditoriums, conference rooms and so on.
Presentation and conference room systems.
Production studios, rental and staging.
Przykładowa aplikacja
Specyfikacja
| PORTS (CONTROLLER): | 2 RS-232 on a terminal block connector and a DB 9M; 1 ETHERNET RJ-45 port. |
| INPUTS: | 4 VGA/UXGA on HD15F connectors; 4 s-Video, 1Vpp (Y), 0.3Vpp (C)/75Ω on 4 pin connectors. 4 CV 1Vpp/75Ω on BNC connectors. Each input is accompanied by the appropriate balanced stereo-audio channels: +4dBm/50kΩ on detachable terminal block connectors. Mic: 3mV/10kΩ condenser/dynamic on an XLR connector. |
| OUTPUTS: | 1 x VGA/UXGA on an HD15F connector. 1 s-Video - 1 Vpp (Y), 0.3Vpp (C),/75Ω on a 4 pin connector. 1 CV 1 Vpp/75Ω on a BNC connector. 1 UTP CAT5 connector (Line OUT) Each output is accompanied by the appropriate balanced stereo-audio channel: +4dBm/ 150Ω on detachable terminal blocks. 1 master stereo audio +4dBm/150Ω on a detachable 4-pin terminal block. 1 stereo speaker output 2x5W continuous into 4Ω. 4 relays on terminal block connectors (250V isolated, 1A). 3 IR emitters on terminal block connectors. |
| MAX. OUTPUT LEVEL: | VIDEO: YC: 1.8Vpp; CV: 1.8Vpp. XGA: 1.7Vpp; CAT5: 1.3Vpp. AUDIO: Group: 20dBm. Master: 15dBm. |
| BANDWIDTH (-3dB): | VIDEO: YC: 385MHz; CV: 650MHz XGA:350MHz; CAT5: 158MHz AUDIO: Group: 46kHz Speakers: 40kHz. Master: 33kHz. |
| DIFF. GAIN: | YC: 0.03%; CV: 0.03%; CAT5: 6.4%; XGA:0.15%. |
| DIFF. PHASE: | YC: 0.03 Deg.; CV: 0.03 Deg.; CAT5: 0.2 Deg.; XGA: 0.09 Deg. |
| K-FACTOR: | <0.1%. |
| S/N RATIO: | VIDEO: YC: 81dB; CV: 75dB. CAT5: 59dB; XGA: 75dB (unweighted). AUDIO: Group: 74dB. Speakers: 53dB (max pwr weighted) Master out: 72dB. |
| CROSSTALK (all hostile): | VIDEO: -49dB @5MHZ; AUDIO: Group: < -76dB. Master: < -69dB @1kHz. |
| STEROWANIE: | Panel przedni, RS-232, RS-485, Ethernet, IR. |
| COUPLING: | VIDEO: YC, CV and XGA: DC AUDIO: AC, input and output. |
| AUDIO THD + NOISE@1kHz: | Group: 0.08%; Speakers: 2% (max pwr); Master: 0.25%. |
| AUDIO 2nd HARMONIC: | Group: 0.065%; Speakers: 1.6% (max pwr); Master: 0.155% |
| POWER SOURCE: | 90-240VAC, 50/60Hz (115VAC, USA)35VA. |
| DIMENSIONS: | 19-inch (W), 7-inch (D) 2U (H) rack-mountable. |
| WEIGHT: | 3.8 kg (8.4 lbs.) approx. |
| ACCESSORIES: | 3.5mm to IR Emitter Control Cable. (C-A35/IRE-10); power cord, infra-red remote control transmitter, Java based control software (internal), Windows® based Kramer control software. |
| OPTIONS: | 3.5mm to IR Emitter Control Cable (CA35/ IRE-10); 3.5mm to Dual IR Emitter Control Cable (C-A35/2IRE-10); 15 meter cable and 20 meter IR Emitter Extension Cables. |
| Skrót właściwości | Wieloformatowy przełącznik 3:4x1 dla CV, s-VIdeo i VGA. Zgodne ze standardem HDTV. |
|---|
