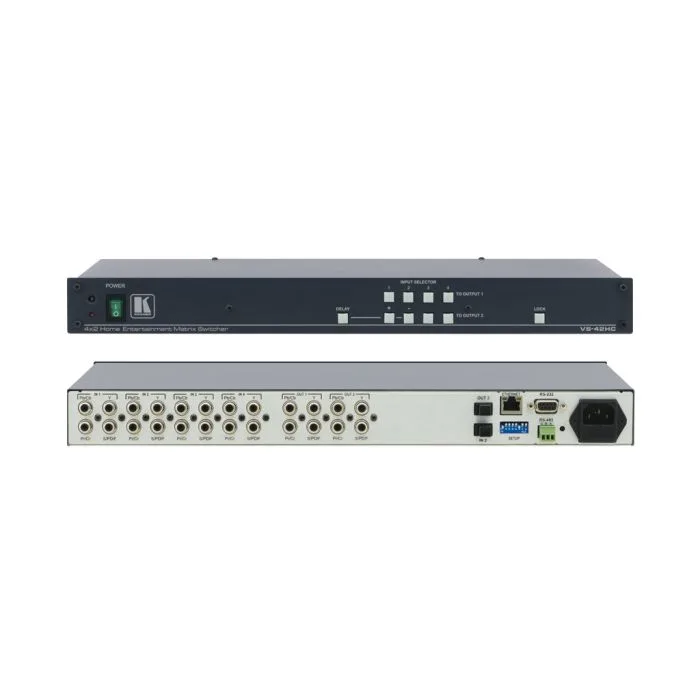

Przełącznik Kramer VS-42HC
Przełącznik 4x2 sygnałów YUV i cyfrowego audio S/PDIF.
Pasmo przenoszenia do 200 MHz (-3 dB)
SKU
VS-42HC
Przełączniki matrycowe VS-42HC i VS-44HC są wysokiej klasy urządzeniami obsługującymi sygnały komponent wideo (YUV czy Y, Pb/Cb, Pr/Cr) oraz cyfrowe audio S/PDIF. Zaprojektowane pierwotnie dla zastosowań w środowisku kina domowego, mogą przekierować dowolne lub wszytkie wejścia na dowolne lub wszystkie wyjścia jednocześnie.
-
Pasmo przenoszenia-200MHz (-3dB).
-
Zgodność z HDTV
-
Zgodność ze standardem Toslink-wejście audio akceptuje albo sygnał S/PDIF lub audio Toslink(wybór przez mikroprzełączniki). Jeśli wybrano oba S/PDIF i audio Toslink będą jednocześnie dostępne na 2 wyjściu audio.
-
Częstotliwość próbkowania-do 192kHz.
-
Programowalny człon opóźnienia audio-do 999ms(zależnei od częstotliwości próbkowania).
-
Elastyczne sterowanie-z panelu czołowego, RS-485, RS-232 (oprogramowanie K-Router™ pod Windows®-zawarte w dostawie), Ethernet,pilot podczerwieni (zawarty w dostawie)).
-
Blokada panelu czołowego.
-
uniwersalne zasilanie-90-240V AC.
-
Standard montażu w 19” szafie-wysokość 1U.
Zastosowania
Profesjonalne studia audio wideo.
Zastosowania w kinie domowym.
Przykładowa aplikacja
Specyfikacja
CZĘSTOTLIWOŚĆ PRÓBKOWANIA S/PDIF: | DO 192kHz. |
ROZDZIELCZOŚĆ AUDIO: | DO 24 bitów. |
JITTER: | <1.5ns (50Hz do 100kHz) bez opóźnienia, <3.5ns (50Hz do 100kHz) z opóźnieniem. |
WEJŚCIA WIDEO: | 4 x komponent (Y, Pb/Cb, Pr/Cr) 1Vpp, 0.7Vpp, 0.7Vpp/75Ω na konektorach RCA. |
WYJŚCIA WIDEO: | 2 (VS-42HC)/4 (VS-44HC) komponent wideo (Y, Pb/Cb, Pr/Cr) 1Vpp, 0.7Vpp, 0.7Vpp/75Ω na konektorach RCA. |
MAKSYMALNY POZIOM SYGNAłU WIDEO | 2.3Vpp. |
PASMO WIDEO (-3dB): | 200MHz, z pełnym obciążeniem |
WZMOCNIENIE RÓŻNICOWE WIDEO | 0.08%. |
RÓŻNICA FAZ WIDEO: | 0.77 STOPNIA |
VIDEO K-FACTOR: | <0.05%. |
STOSUNEK SYGNAŁ/SZUM: | 73dB ważony. |
PRZESŁUCH WIDEO: | -53dB @ 5MHz. |
SPRZĘŻENIE WEJŚĆ/WYJŚĆ: | DC. |
WEJŚCIA AUDIO: | 4 S/PDIF cyfrowe audio, na konektorach RCA; 1 TOSLINK optyczny. |
WYJŚCIA AUDIO: | 2 (VS-42HC)/4 (VS-44HC) S/PDIF cyfrowe audio, na konektorach RCA ; 1 TOSLINK optyczne. |
MAKSYMALNE OPÓŹNIENIE DLA KANAŁU 2: | 32kHz – 999ms; 44.1kHz – 720ms; 48kHz – 680ms; 96kHz – 340ms. |
ROZDZIELCZOŚĆ OPÓŹNIENIA | 1ms. |
STEROWANIE: | przyciski panelu czołowego, Ethernet, RS-232, RS-485, pilot podczerwieni. |
ZASIALCZ: | 90-240VAC, 50/60Hz; 90mA zasilanie impulsowe. |
WYMIARY: | 19-cali (W), 7-cali (D) 1U (H) do montażu w racku |
MASA: | 2.7 kg |
AKCESORIA: | Snur sieciowy, adapter Null modem , oprogramowanie Kramera oparte na Windows®, oparty na Windows® program konfiguracyjny dla połączeń Ethernet oraz do zarządzania szeregowymi portami wirtualnymi, pilot podczerwieni. |
Skrót właściwości | Przełącznik 4x2 sygnałów YUV i cyfrowego audio S/PDIF. Pasmo przenoszenia do 200 MHz (-3 dB) |
---|
