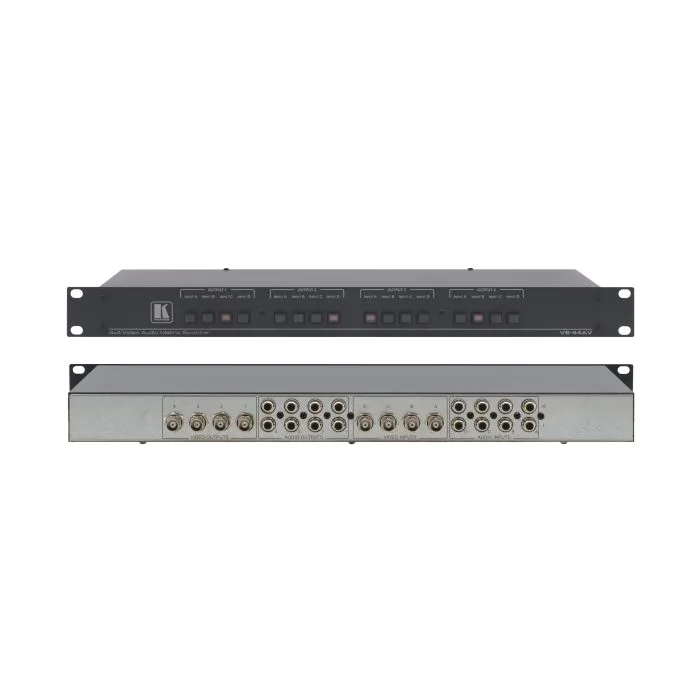

Przełącznik Kramer VS-44AV
Przełącznik 4x4 sygnałów composite video i niesymetrycznego audio.
Pasmo przenoszenia - 220 MHz (-3 dB)
SKU
VS-44AV
The VS-44AV is a high performance switcher (4 crosspoints) for composite video and unbalanced stereo audio signals. It can route up to 4 inputs to four different outputs, but it can not distribute any one signal to multiple outputs.
- Bandwidth - 220MHz (- 3dB).
- Mechanical (Passive) Switching - No powerrequired.
- Standard 19” Rack Mount Size - 1U.
Zastosowania
Any display system requiring simple routing.
Security and CCTV systems.
Unpowered design eliminates regulatory compliance issues in medical and other applications.
Rental and staging.
Any application where a passive, “hard-wired” signal path is preferred.
Przykładowa aplikacja
Specyfikacja
INPUTS: | 4 Video, 1Vpp/75 Ω on BNCs. 4 stereo audio, up to 36Vpp (typ.) on RCAs. |
OUTPUTS: | 4 Composite Video (or RGBS), 1 Vpp/75Ω on BNCs. 4 stereo audio, up to 36Vpp (typ.) on RCAs. |
SWITCHING SYSTEM: | Mechanical, Break-before-Make. |
CROSSPOINTS: | 16 for video, 16x2 for audio,4 active at any given time. |
VIDEO CROSSTALK: | -46 dB @ 5MHz. |
BANDWIDTH: | Video: 220 MHz -3dB; Audio: 100 kHz, -3dB. |
SIGNAL LEVELS: | Up to 3Vpp video, +30dBu audio. |
DIMENSIONS: | 19 inch (W),4 inch (D), 1U (H) rack mountable. |
WEIGHT: | 1.6 kg. (3.5 lbs.) Approx. |
Skrót właściwości | Przełącznik 4x4 sygnałów composite video i niesymetrycznego audio. Pasmo przenoszenia - 220 MHz (-3 dB) |
---|
