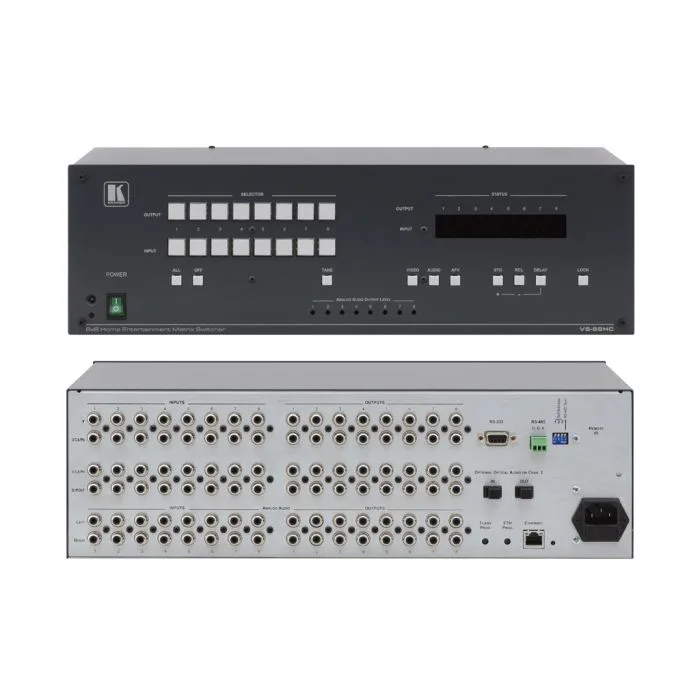

Przełącznik Kramer VS-88HC
Przełącznik 8x8 sygnałów YUV i cyfrowego audio S/PDIF.
Pasmo przenoszenia 90 MHz (-3 dB)
SKU
VS-88HC
The VS−88HC is a high−performance matrix switcher for component video, unbalanced stereo and S/PDIF audio signals. Designed primarily for home entertainment applications, the unit can route any or all inputs to any or all outputs simultaneously.
-
Pasmo przenoszenia-90MHz (-3dB).
-
Zgodność z HDTV
-
Zgodność ze standardem Toslink-Audio input 2 can accept either S/PDIF or Toslink audio by prolonged pressing on key of input 2. This will enable both S/PDIF and Toslink audio to be simultaneously available on audio output 2.
-
Częstotliwość próbkowania-do 192kHz.
-
Programowalny człon opóźnienia audio-do 999ms(zależnie od częstotliwości próbkowania).
-
Memory Locations-Store multiple switches as presets (salvos) to be recalled and executed as needed.
-
Take Button-Execute multiple switches all at once (tylko VS-44HC).
-
Elastyczne sterowanie-z panelu czołowego, RS-485, RS-232 (oprogramowanie K-Router™ pod Windows®-zawarte w dostawie), Ethernet, pilot podczerwieni (zawarty w dostawie).
-
Blokada panelu czołowego.
-
Uniwersalne zasilanie-100-240V AC.
-
Standard montażu w 19” szafie-wysokość 3U.
Zastosowania
Profesjonalne studia audio wideo.
Zastosowania w kinie domowym.
Przykładowa aplikacja
Specyfikacja
video inputs: | 8 sets of component video (Y, Pb/Cb, Pr/Cr) 1Vpp, 0.7Vpp, 0.7Vpp / 75Ω on RCA connectors. |
Video OUTPUTs: | 8 sets of component video (Y, Pb/Cb, Pr/Cr) 1Vpp, 0.7Vpp, 0.7Vpp / 75Ω on RCA connectors. |
Video MAX. OUTPUT LEVEL: |
2.8Vpp.
|
Video resolution: | Up to 1080p, fully loaded. |
VIDEO diff. gain: | 0.11%. |
VIDEO diff. phase: | 0.82 Deg. |
VIDEO k-factor: | <0.05%. |
video s/n ratio: | 75.5dB @5MHz. |
video crosstalk (all hostile): |
-49.5dB @5MHz.
|
video coupling: | DC. |
AUDIO inputs: | 8 S/PDIF digital audio, on RCA connectors; 1 TOSLINK optical 8 audio stereo, 5Vpp/150Ω on RCA connectors. |
AUDIO OUTPUTs: | 8 S/PDIF digital audio, on RCA connectors; 1 TOSLINK optical 8 audio stereo, 5Vpp/150Ω on RCA connectors. |
AUDIO MAX. OUTPUT LEVEL: | 21Vpp. |
AUDIO BANDWIDTH: | >100kHz. |
AUDIO S/N RATIO: | 83dB. |
AUDIO CROSSTALK (all hostile): | -79dB @20MHz. |
AUDIO COUPLING: | Input: AC; output: AC. |
AUDIO THD + NOISE: | 0.055% @1kHz. |
AUDIO 2nd HARMONIC: | 0.008% @1kHz. |
AUDIO S/PDIF SAMPLE RATE: | Up to 192kHz. |
AUDIO RESOLUTION: | Up to 24 bits. |
AUDIO JITTER: | <1.5ns (50Hz to 100kHz) without delay, <3.5ns (50Hz to 100kHz) with delay. |
AUDIO MAXIMUM DELAY TIME FOR CHANNEL 2: | 32kHz – 999ms; 44.1kHz – 740ms; 48kHz – 680ms; 96kHz – 340ms. |
AUDIO DELAY RESOLUTION: | 1ms. |
CONTROLS: | Analog audio level: -50dB to 48dB; front panel buttons, Ethernet, RS-232, RS-485, IR remote control, dipswitch address selector. |
POWER SOURCE: | 100-264 VAC, 50/60 Hz; 14mA. |
DIMENSIONS: | 19-inch (W), 7-inch (D) 3U (H) rack-mountable. |
WEIGHT: | 4.9kg (10.8lbs.) approx. |
ACCESSORIES: | Power cord, Null modem adapter, Windows®-based Kramer control software, Windows®-based Ethernet Configuration Manager and Virtual Serial Port. |
Skrót właściwości | Przełącznik 8x8 sygnałów YUV i cyfrowego audio S/PDIF. Pasmo przenoszenia 90 MHz (-3 dB) |
---|
