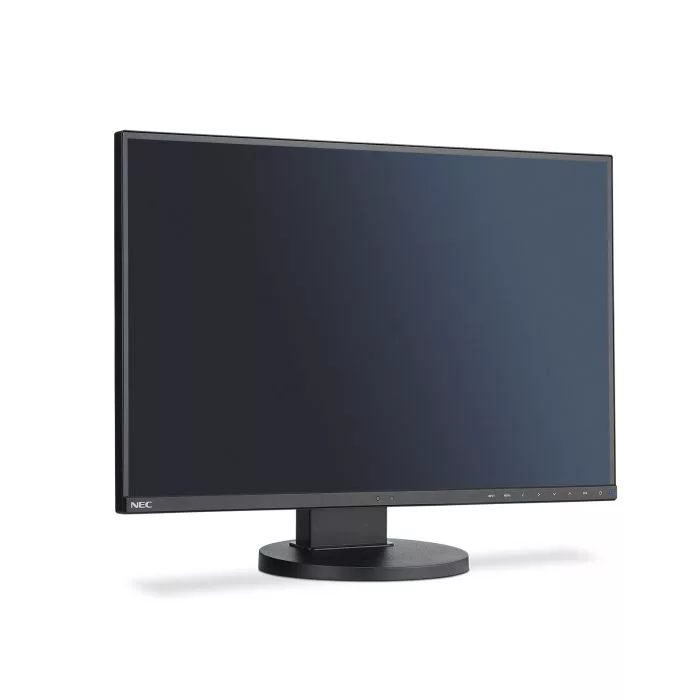

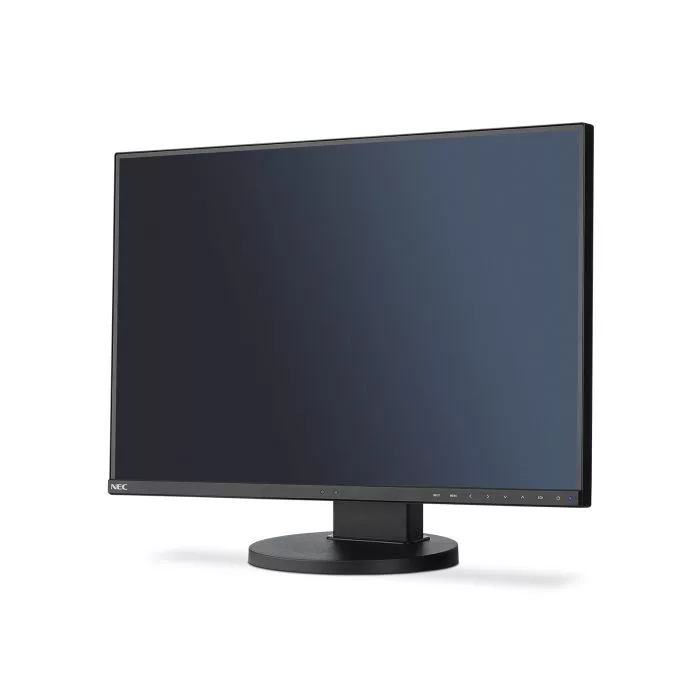

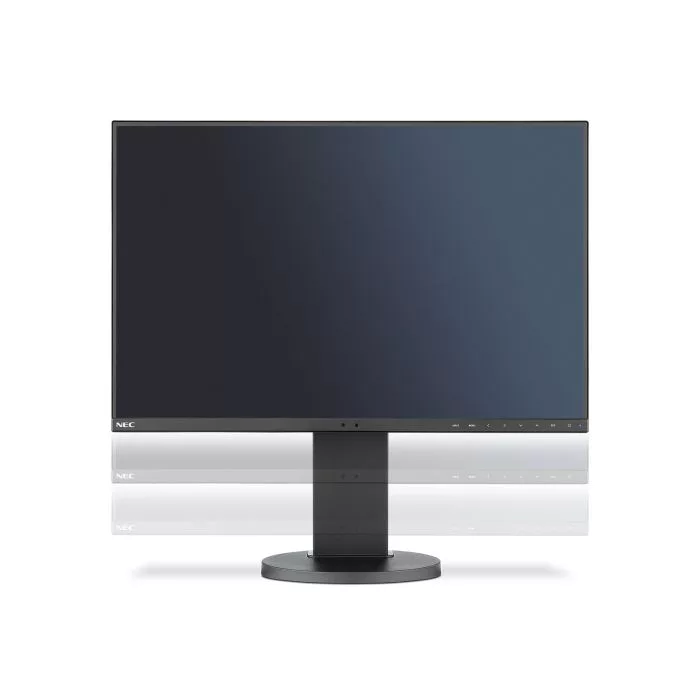

Monitor 2MP NEC EA245WMi-2 MedView
Skrót parametrów: IPS 24" • rozdzielczość 2MP • jasność: 300 cd/m² • kontrast: 1000:1 • kąty widzenia: 178° / 178° • gwarancja: 3 lata.
Ten produkt został już wycofany. Użyj możliwości zapytania o dostępność aby sprawdzić, czy jest jeszcze możliwość sprowadzenia.
Modele będące następcąmi lub odpowiednikami, są wymienione na dole strony.
Kalibrowane monitory NEC serii MedView do zastosowań w medycynie
Wersja MedView bazuje na kalibrowanych monitorach graficznych, które mają możliwość elastycznego kształtowania parametrów wyświetlania. Konstrukcja takich urządzeń nie różni się istotnie od monitorów medycznych, jednakże ich oprogramowanie domyślnie predysponuje je do innych celów cywilnych. Rozporządzenie Ministra Zdrowia określa szereg parametrów technicznych, które po dla graficznego monitora proofingowego, są stosunkowo łatwe do osiągnięcia. Co więcej, część modeli wielokrownie przekracza wytyczne formalne. Istnieje zatem doskonała okazja ekonomicznego podejścia, z zachowaniem wszystkich aspektów obrazu monitora medycznego. Szczególnie takie rozwiązania są polecane do branż, gdzie nie ma bezwzględnego wymogu stosowania certyfikowanwego monitora medycznego.
Zakres przygotowania i programowania moniotra:
• Selekcja, weryfikacja każdego egzemplarza, pod kątem liniowości, równomierności.
• Stabilizacja panelu LCD (matrycy) w kontrolowanych warunkach.
• Wykluczenie wad pikseli i nierówności podświetlenia powyżej 15%.
• Programowanie zgodne z wytycznymi Ministra Zdrowia.
- krzywa odpowiedzi tonalnej zgodna z DICOM,
- odchyłka GSDF poniżej 10% w przypadku stacji opisowej (typowo 6-8%),
- odchyłka GSDF poniżej 20% w przypadku stacji przeglądowej (typowo 6-8%),
- przebieg indeksu JND dla 18 progów pomiarowych,
- kompensacja nierówności podświetlenia do progu poniżej 15%.
Wszystkie opracowane korekcje są zaprogramowane sprzętowo wprost w pamięci procesora obrazowego, bez możliwości skasowania. Po włączeniu medycznego trybu pracy, przekonfigurowanie monitora następuje automatycznie.
W komplecie dostarczane są:
• Indywidualny certyfikat pomiarowy.
• Poświadczenie zdatności do konkretnych dziedzin obrazowania.
• Stosowne oznaczenia na monitorze i opakowaniu.
Firma monitory.mastiff.pl od 1995r jest autoryzowanym partnerem Sharp NEC Display Solutions Europe GmbH,
uczestnikiem programów NEC BusinessPARTNER oraz NEC SolutionsPLUS
WAŻNA UWAGA:
Wbrew potocznym opiniom, monitory "marketowe" z fabrycznie zaprogramowanym trybem "DICOM" nie spełniają wymagań wynikających z rozporządzenia Ministra Zdrowia i nie przechodzą pozytywnie obowiązkowych badań specjalistycznych. Możliwości zastosowania ograniczają się do amatorskiego przeglądania dokumentacji PACS kiedy użytkownik będzie miał nieszczęście np złamać nogę. Zachęcam do kontaktu ze specjalistą, w celu ustalenia najbardziej odpowiednich rozwiązań do Państwa potrzeb. Kontakt: medyczne@mastiff.pl
Automatyczna kalibracja Spectraview Engine
Monitor NEC PA271Q MedView jest wyposażony w samoczynny mechanizm autokalibracyjny. Wbudowany czujnik RGB umieszczony wewnątrz obudowy monitoruje co 1 sekundę stan wyświetlania, przekazując dane procesorowi Spectraview Engine, w locie korygując wyświetlanie w sposób całkowicie niewidoczny dla użytkownika. Dzięki temu rozwiązaniu, ekran nie wymaga żadnego nadzoru technicznego ani rekalibracji od instalacji do złomowania. Typowa odchyłka GSDF dla tego modelu mieści się zazwyczaj w zakresie 4 do 7% indeksu JND. Żywotność natomiast jest szacowana na około 30 tys godzin do utraty parametrów o połowę, co gwarantuje wiele lat pracy.
10 bitowa matryca i 10 bitowy tor obrazowy
Poszerzeine zapisu ilości bitów na kanał przekłada się na dokładność wyświetlania. PA271Q MedView jest wyposażony w 10-bitowy panel AH-IPS produkcji Panasonica, który wykorzystuje szersze od typowego słowa sterującego, pozwalającego na 256 odcieni na kanał. Paleta jaką dysponuje moniotr to 1024 na każdy z odcieni RGB, co daje sumarycznie ponad 1 mld walorów.
Technika tego typu jest formalnie wymagana przy wszystkich stacjach opisowych niezaleznie od branży, oraz umożliwia reprodukcję B&W z 1024 skalą półtonalną wymaganą w radiologii ogólnej. Możliwa jest również symulacja różnych rodzajów masek klisz roentgenowskich m.in. ClearBase, BlueBase.
Szczegółowe zastosowanie w medycynie

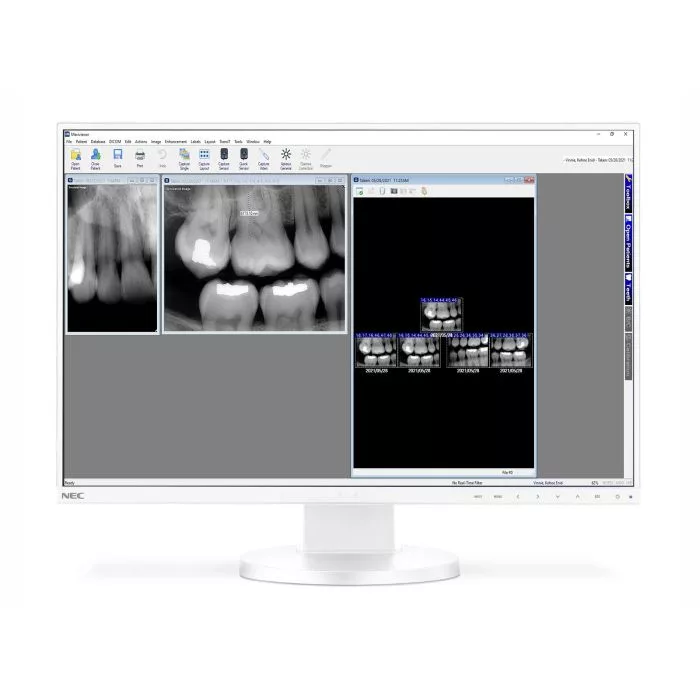

NEC EA245WMi-2 MedView ma możliwość wyświetlania zgodnie z medycznym standardem DICOM. Zaimplementowany tryb pracy Dicom pozwala na podgląd materiałów PACS, zdjęć RTG i trójwymiarowego zobrazowania CT/MR w środowiskach niew ymagających certyfikowanego monitora medycznego.
Do celów, gdzie wyświetlanie podlega reżimom rozporządzenia Ministra Zdrowia, wersja EA245WMi-2 MedView przeprogramowana na standard medyczny, spełnia wymogi w części dziedzin zobrazowania medycznego. Monitor tak zaprogramowany przechodzi z powodzeniem okresowe badania specjalistyczne w następujących branżach:
• Stacja opisowa: stomatologia, pantomografia.
• Stacja przeglądowa: tomografia (CT), rezonans magnetyczny (MR),
• Podgląd z kamery endoskopowej,
• Podgląd z aparatu USG,
• Podgląd z kamery wewnątrzustnej.
Cyfrowa kompensacja nierówności - DUC
W serii EA producent zaimplementował mechanizm wyrównywania nierówności podświetlenia, który zapewnia poziom nierównomierności kilkukrotnie z zapasem pokrywający wymagania rozporządzenia Ministra Zdrowia.
DUC (Digital Uninformity Correction) ma zaprogramowaną mapę naturalnej dystrybucji podświetlenia i w czasie rzeczywistym nakłada "negatyw". W efekcie obraz jest równiejszy, pozbawiony, często spotykanych w innych produktach, zaciemnień przy brzegach i plam.

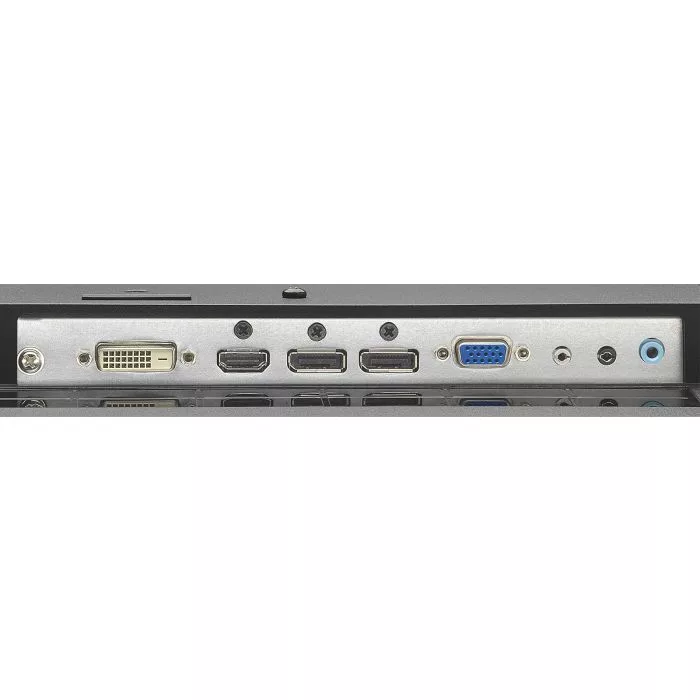

Bogate możliwości podłączenia
NEC EA245WMi-2 MedView jest wyposażony we wszystkie współczesne standardy podłączeń:
- Video: 1x DVI-D DualLink, 1x DisplayPort 1.1 IN 1x DisplayPort 1.1 OUT, 1x HDMI 1.4, 1x USB-C z możliwością ładowania laptopa 60W

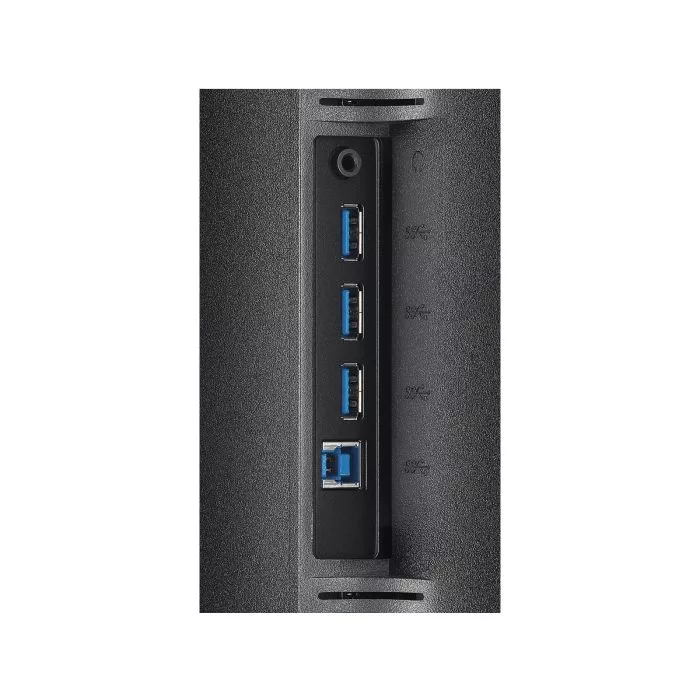

- Komunikacja: 2x USB 3.1 z funkcją komunikacji z monitorem i hubem
- Audio: 1x jack 3,5 mm wejście liniowe, 1x wyjście słuchawkowe
- Zarządzanie: 1x port ControlSync IN/OUT
- Obsługa mediów: Zaimplementowane HDCP 1.3 na wejściach DisplayPort i 1.4 / 2.2 na wejściach HDMI
Cechy specjalne

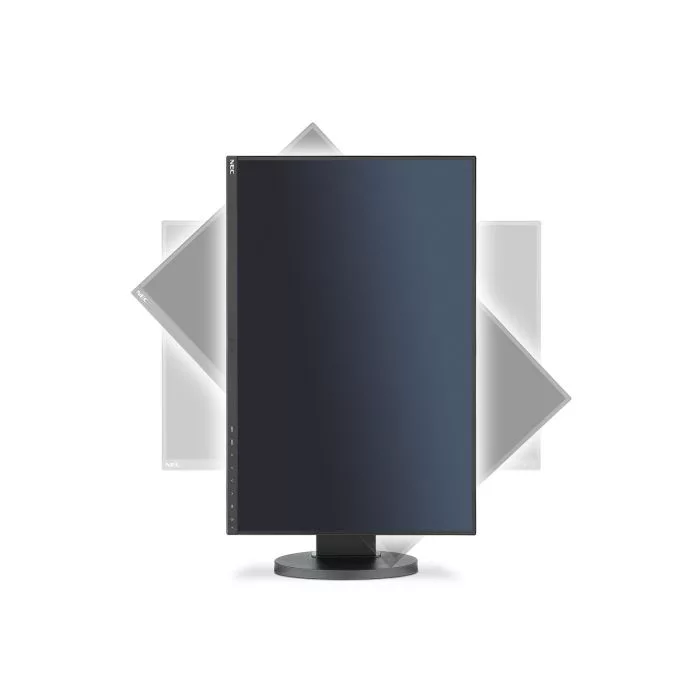

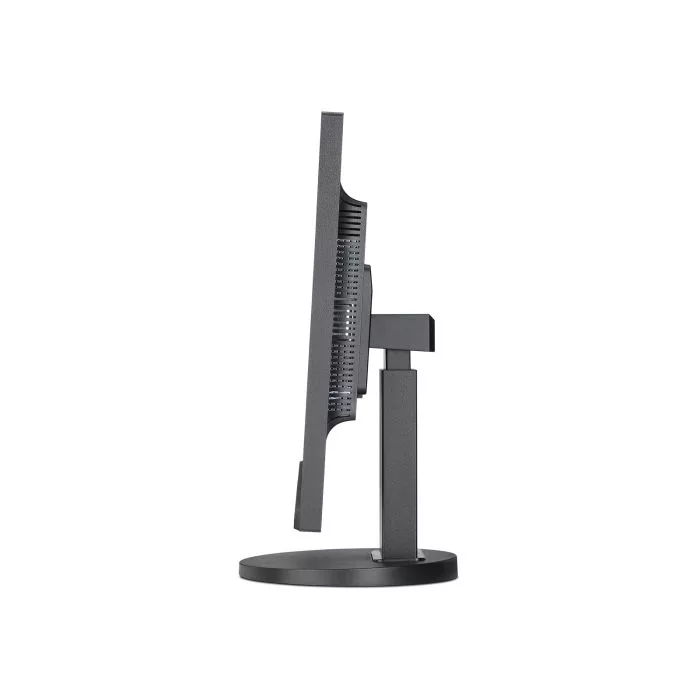

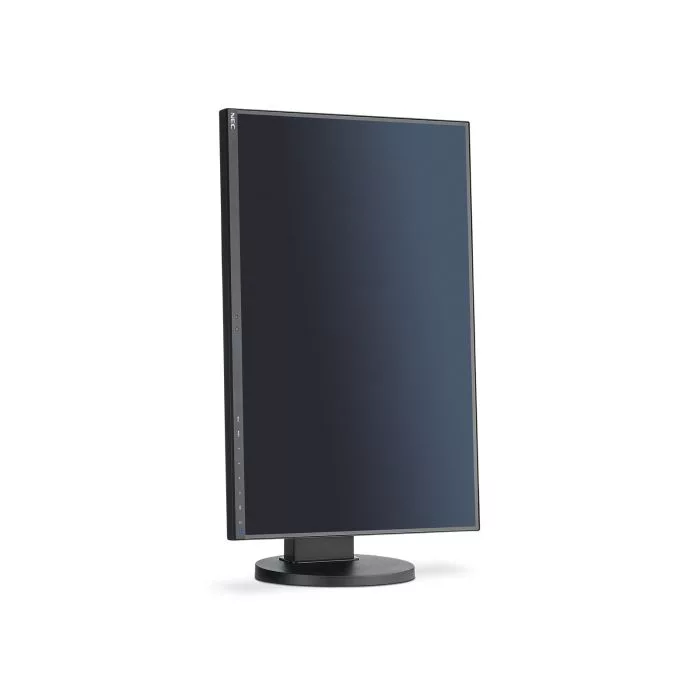

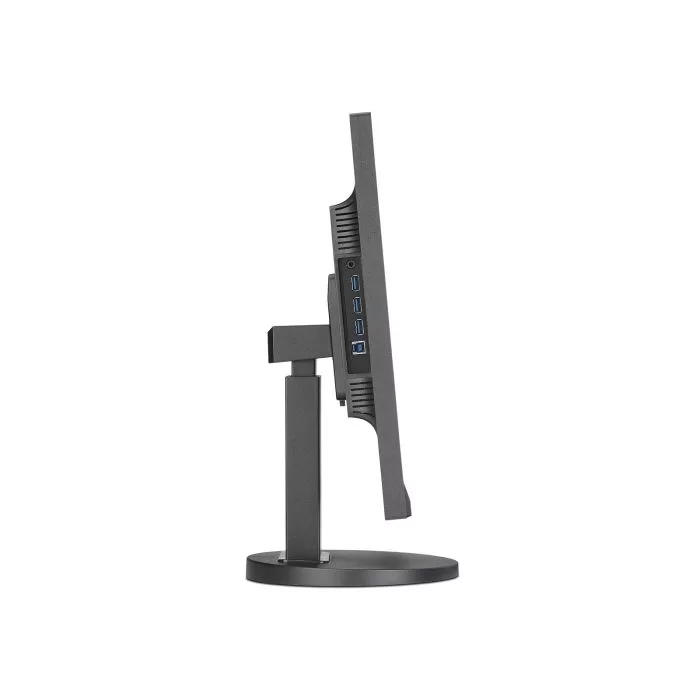

Advanced NTAA; ControlSync®; Czujnik natężenia oświetlenia otoczenia dla zachowania optymalnej jasności; Czujnik obecności użytkownika przed monitorem; ErgoDesign®: regulacja wysokości ekranu do (150 mm) oraz funcja Pivot 90°; Funkcja Customize Setting [przywracanie ustawień po zmianach użytkowników]; Kompatybilność z DDC/CI; Picture-by-Picture (obraz obok obrazu); Stopka i uchwyty z możliwością szybkiego odłączenia; Symulacja DICOM; System podświetlenia za pomocą diod LED; Tryby ekonomiczne; Wszechstronność i prosta instalacja (standard VESA) dzięki NaViSet i NaViKey; wsparcie dla standardu sRGB.
NaViSet Administrator 2
Zdalne sterowanie i zarządzanie:
• Interaktywne zdalne sterowanie ustawieniami monitora przez sieć LAN (niektóre modele)
• Łatwa regulacja ustawień monitora za pomocą protokołu DDC/CI
• Zaawansowane monitorowanie i rejestrowanie
Zarządzanie zadaniami:
• Zadania z poleceniami - zmiana ustawień lub wykonywanie działań w urządzeniach
• Zadania warunkowe - sprawdzanie ustawień i/lub parametrów co określony czas; możliwość ustawienia alertów
• Zadania informacyjne - odczyt ustawień lub parametrów i wyświetlanie wyników w czasie rzeczywistym
Zawartość opakowania:
• Monitor
• Przewód DisplayPort
• Przewód USB
• Przewód zasilający
• Przewodnik po instalacji
• Certyfikat kalibracji
Materiały dodatkowe
• Instrukcja obsługi
• Zalecenia eksloatacyjne
• Broszura reklamowa
• Etykieta energetyczna
| Producent | Sharp NEC |
|---|---|
| Kategoria | Opisowy, Przeglądowy |
| Zastosowania | Tomografia CT, Rezonans magnetyczny MRI, Ultrasonografia USG, Endoskopia, Systemy PACS, RIS, Stomatologia, Nie wymagające certyfikatu |
| Wielkość | 24 |
| Megapikseli | 2.3MP |
| Rozdzielczość | 1920x1200 |
| Jasność [cd/m2] | 300 |
| Kontrast | 1000:1 |
| Kąty widzenia (pion) [stopni] | 178 |
| Kąty widzenia (poziom) [stopni] | 178 |
| Plamka [mm] | 0.270 |
| Kolor | Jasny szary |
| Wyświetlacz (model) | AH-IPS |
| Wyświetlacz (producent) | LG Display |
| Wyświetlacz (rodzaj) | IPS |
| Wyświetlacz (typ) | IPS |
| Panel dotykowy | Nie |
| Głośniki | Tak |
| Gwarancja [lata] | 3 lata |
| Kabel audio | Nie |
| Kabel USB | Tak |
| Kabel video (analog) | Nie |
| Kabel video (DP) | Tak |
| Kabel video (DVI) | Nie |
| Kabel video (HDMI) | Nie |
| Kabel zasilający | Tak |
| Obszar wyświetlania [mm] | 518.4 x 324 |
| Częstotliwość odchylania (wejście analogowe) | H: 31.5 - 77 kHz V: 56 - 75 Hz |
| Częstotliwość odchylania (wejście cyfrowe) | H: 31.5 - 77 kHz V: 56 - 75 Hz |
| Pobór mocy (praca) [W] | 22 (Tryb Eco) - 28 (maks.) |
| Pobór mocy (czuwanie) [W] | 0.3 |

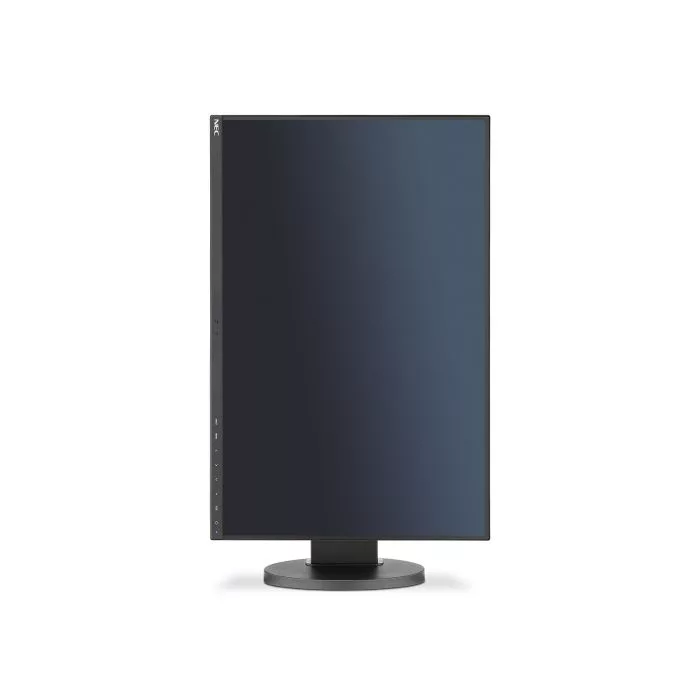

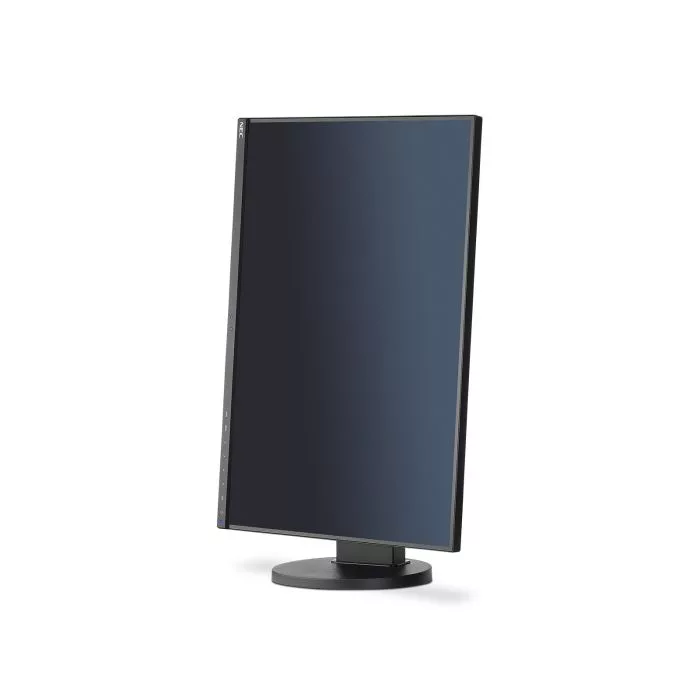

| Regulacja ekranu (pivot) | Tak |

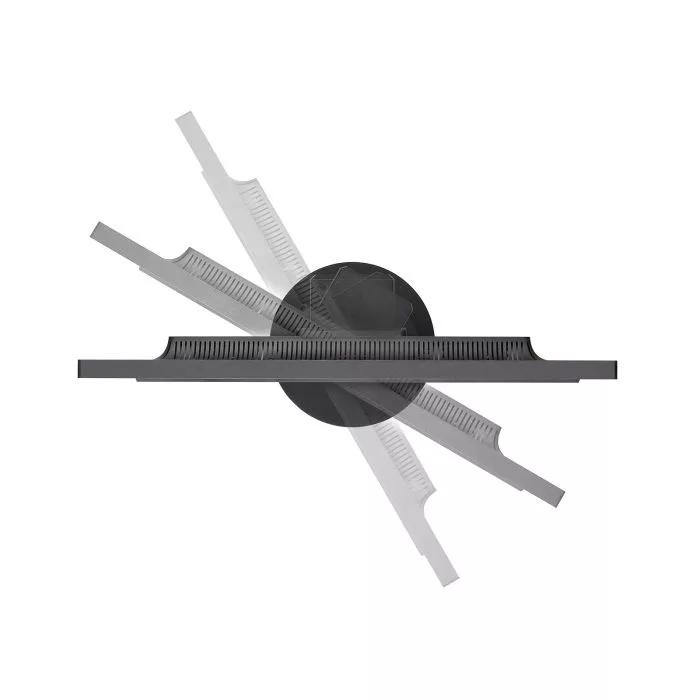

| Regulacja ekranu (pochylenie) [stopni] | 30° góra, 5° dół / 170° prawo , 170° lewo |
| Regulacja ekranu (wysokość) [mm] | 100 |

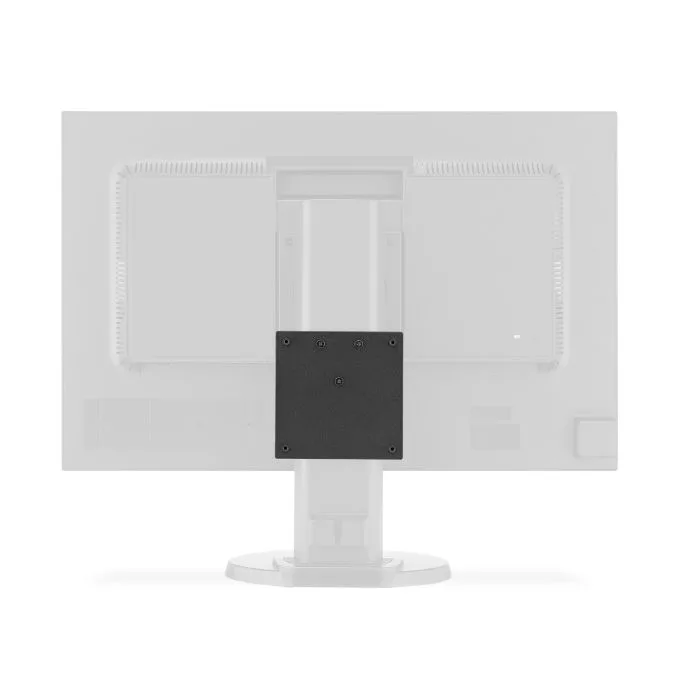

| Uchwyt typu VESA | Tak |
| Wejście video (analogowe) | 1 x mini D-sub 15 pin |
| Wejście video (cyfrowe) | 1 x DisplayPort; 1 x DVI-D (z HDCP); 1 x HDMI; USB ver. 2.0 (4 down / 1 up) |
| Wymiary (głębokość) [mm] | 204.3 |
| Wymiary (szerokość) [mm] | 531.5 |
| Wymiary (wysokość max) [mm] | 497.6 |
| Wymiary (wysokość min) [mm] | 397.6 |
| Zasilanie | 100-120 V/220-240 V |
| Dodatkowe funkcje | ControlSync®; Czujnik natężenia oświetlenia otoczenia dla zachowania optymalnej jasności; Czujnik obecności użytkownika przed monitorem; Dotykowy panel sterujący OSD; Fabryczny zestaw ustawień DICOM; Funkcja Customize Setting [przywracanie ustawień po zmi |
| Normy i cetryfikaty | CE; EAC; EnergyStar 7.0; FCC Class B; Flicker-free; GEEA/Energy Label; ISO 9241-307 (pixel failure class I); Low Blue Light; RoHS; TCO 7.0; TÜV Ergonomics; TÜV GS; UL/C-UL lub CSA |
| Skrót właściwości | Zastosowania: profesjonalne • stacja opisowa pantomografia • stacja przeglądowa CT/MR • pantomografia • stomatologia • endoskopia • USG Skrót parametrów: IPS 24" • rozdzielczość 2MP • jasność: 300 cd/m² • kontrast: 1000:1 • kąty widzenia: 178° / 178° • gwarancja: 3 lata. |
