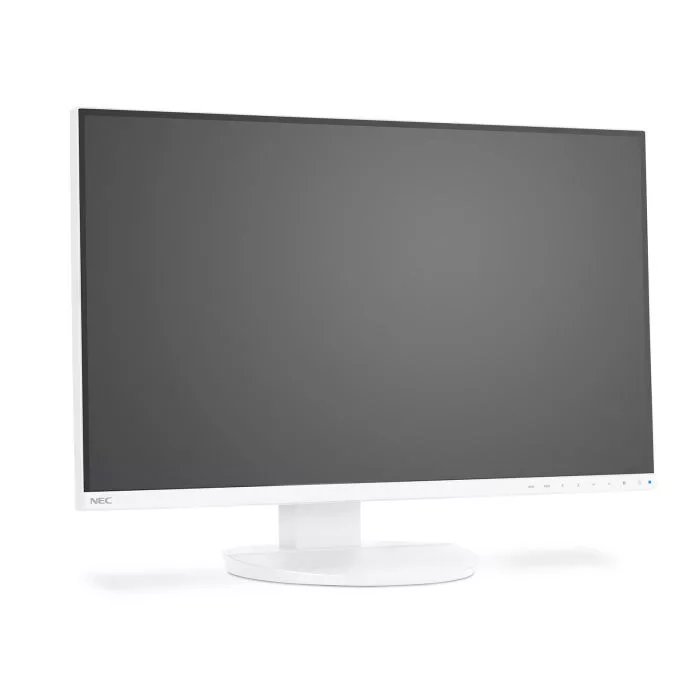

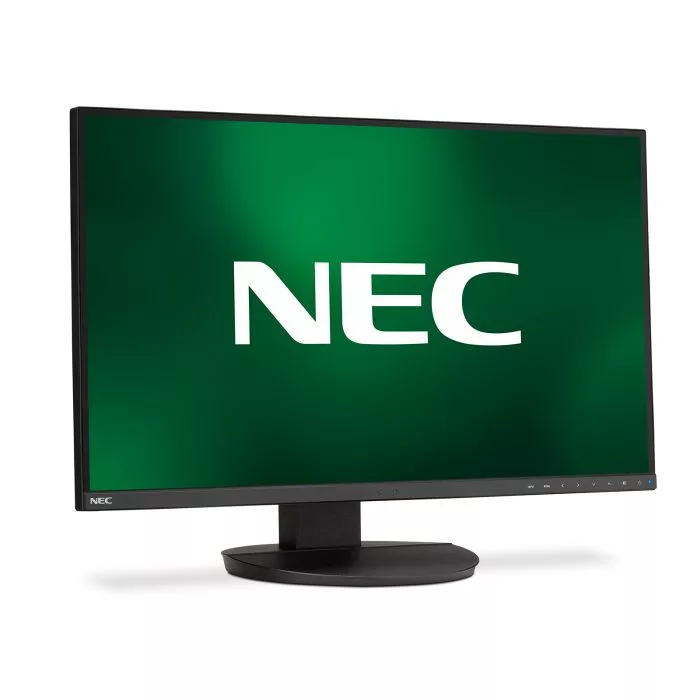

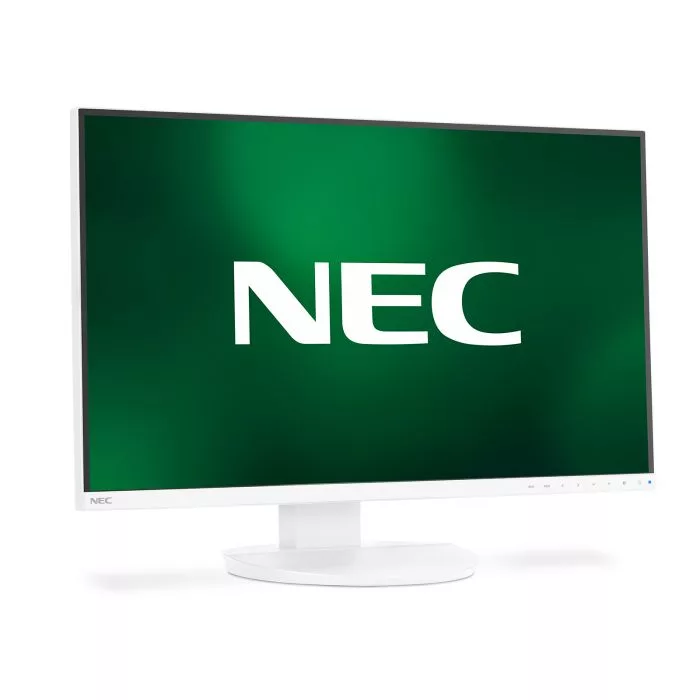

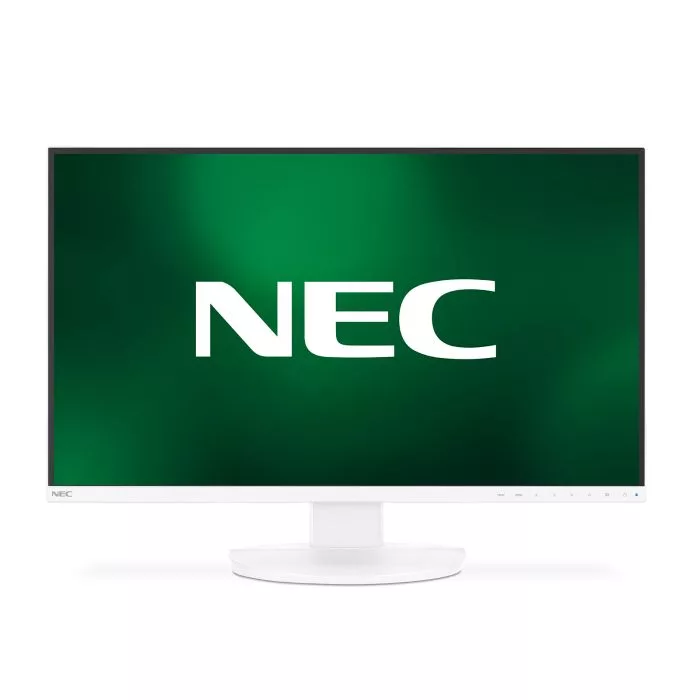

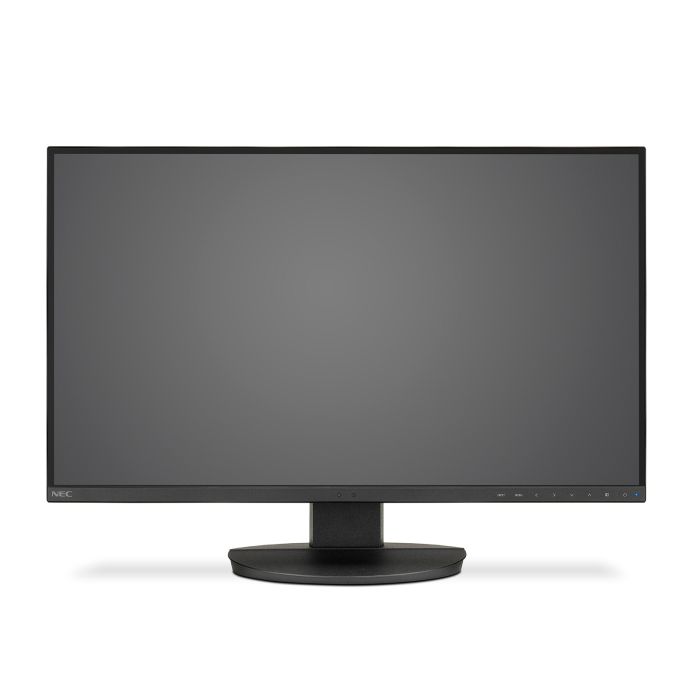

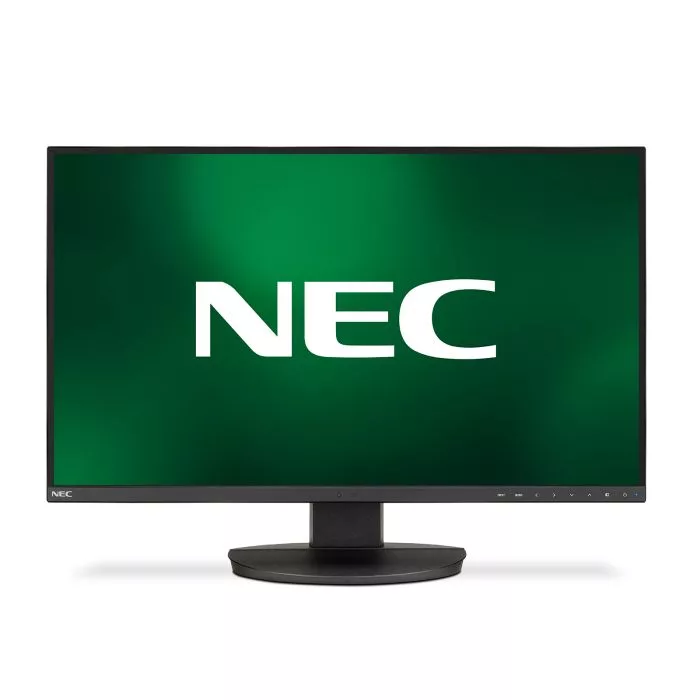

Monitor NEC MultiSync EA271Q

NEC EA271Q

• Przeznaczenie: monitor korporacyjny, biurowy
• Kalibracja: domyślnie niemożliwa, wymaga dokupienia licencji
• Jakość wyświetlania: średnie błędy wyświetlania o dużej tolerancji zależnie od egzemplarza
• Gwarancja: 3 lata

Podsumowanie: Monitor typowo uniwersalny, zaprojektowany z myślą o biurkach dyrektorów handlowych, użytkujących głównie Excela i programy do poczty. Możliwości graficzne projektowane pod kątem prezentacji biznesowych w Power Poincie.

NEC EA271Q ColorTuned

• Przeznaczenie: amatorska fotografia
• Kalibracja: możliwa samodzielnie, wymagane posiadanie kalibratora
• Jakość wyświetlania: zależna od umiejętności użytkownika i prawdopodobieństwa trafienia na ładny egzemplarz. Wgrana jedna przykładowa kalibracja.
• Gwarancja: 5 lat, standardowa

Podsumowanie: Monitor dokładnie taki sam jak wersja podstawowa, jednak z dołożoną licencją na oprogramowanie NEC SpectraView II oraz wydłużoną gwarancją do 5 lat. W kontekście zastosowań dla fotografa lub grafika należy rozumieć ten model jako "zestaw zrób to sam".

NEC EA271Q COLOR

• Przeznaczenie: amatorska i półprofesjonalna fotografia, grafika webowa, nie wymagające projekty graficzne do druku, projektowanie CAD.
• Jakość wyświetlania: monitory są przebierane pod kątem egzemplarzy o najlepszej liniowości, równomierności wyświetlania. Stabilizowane i wygrzewanie w celu ujednolicenia parametrów. Dostarczane z wgranymi wieloma kombinacjami parametrów kalibracyjnych, pozwalających dopasować do praktycznie każdego zastosowania i warunków oświetleniowych.
• Gwarancja: 5 lat rozszerzona o gwarancję na piksele.

Podsumowanie: Podstawa bazowa jest taka sama jak w przypadku ColorTuned, jednak w wyniku selekcjonowania zapewnione są o klasę wyższe parametry wyświetlania. Monitory mają też modyfikowane ustawienia w oprogramowaniu wewnętrznym.

Przykładowe certyfikaty kalibracyjne do wglądu.

Rozdzielczość 4K UHD 3840x2160

NEC EA271U COLOR jest wyposażony w matrycę high-dpi, o podwyższonej gęstości. Względem 24", na ekranie jest 4x więcej pikseli, dzięki czemu znika efekt nieostrości. Tekst, litery, dają złudzenie oglądania wydruku. W przypadku prac fotograficznych, daje znacznie lepszą zgodność ostrości z docelową odbitką lub wydrukiem oraz mediami elektronicznymi jak smartfony, tablety, gdzie ekrany high-dpi, Retina, zagościły już sporo wcześniej.

Zalety techniki high-dpi:

1. Gładki, ostry tekst, bez rozmyć,
2. lepsza interpolacja mniejszych rozdzielczości "upscaling",
3. poprawnie działające skalowanie w systemie operacyjnym.

Często pojawiające się pytania:

1. Czy na moniotrze 4K wszystko nie jest zbyt małe?
2. Czy skalowanie w Windows zaburza wygląd ekranu?
3. Dlaczego spotyka się raz 4K a innym razem UHD?

Wysoka jakość reprodukcji barwnej

NEC EA271Q COLOR, dzięki budowie podobnej do profesjonalnych monitorów graficznych, umożliwia osiągnięcie bardzo dużej wierności wyświetlanych walorów barwnych. Jest to szczególnie istotne w dziedziach, gdzie występują odcienie łatwo uciekające w niepożądne rejestry. Do takich dziedzin należy np fotografia portretowa, ale i inne, gdzie występuje problem ze zreprodukowaniem ludzkiej skóry, np w fotografii dziecięcej, beauty.

Precyzja wyświetlania daje komfort pewności jak naprawdę wyglądają zdjęcia leżące na dysku. Pamiętamy bowiem, że w dobie fotografii cyfrowej, monitor jest jedynym urządzeniem, na którym można zobaczyć efekt swojej pracy.

W czasie przygotowania materiałów do internetu, również zwiększa się pewność jak fotografie będą wyglądały na ekranie przeciętnego odbiorcy, gdyż w czasie obróbki nie dokłada się błędów wynikających z przekłamań własnego monitora.

10 bitowa matryca

Poszerzeine zapisu ilości bitów na kanał przekłada się na dokładność wyświetlania. EA271U jest wyposażony w 10-bitowy panel AH-IPS typu LTM270WR3-SSA1 produkcji LG Display, który  wykorzystuje szersze od typowego słowa sterującego, pozwalającego na 256 odcieni na kanał. Paleta jaką dysponuje moniotr to 1024 na każdy z odcieni RGB, co daje sumarycznie ponad 1 mld walorów.

Technika tego typu do niedawna była zastrzeżona wyłącznie w rozwiązaniach profesjonalnych, najdroższych monitorach graficznych, np EiZO ColorEdge. Dzięki temu na ekranie nie ma błedów kwantyzacji na delikatnych przejsciach tonalnych.

Cyfrowa kompensacja nierówności - DUC

W serii EA producent zaimplementował mechanizm wyrównywania nierówności podświetlenia, znany z serii profesjonalnych. Układ DUC (Digital Uninformity Correction) ma zaprogramowaną mapę naturalnej dystrybucji podświetlenia i w czasie rzeczywistym nakłada "negatyw". W efekcie obraz jest równiejszy, pozbawiony często spotykanych w innych produktach, zaciemnień przy brzegach i plam.

Ultracienkie ramki, bezramkowa konstrukcja

Wszystkie obecnie produkowane modele monitorów NEC serii EA mają budowę "bezramkową". Taka konstrukcja pozwala na zestawienie moniotrów maksymalnie blisko siebie, minimalizując odstępy pomiędzy sąsiednimi ekranami. Sama ramka od góry i z boków ma zaledwie 1mm grubości.

W przypadku stanowiska jedno monitorowego, niebagatelną zaletą jest zmniejszenie wymiarów zewnętrznych nawet o kilka cm w porównaniu do obudowy klasycznej.

Ergonomia

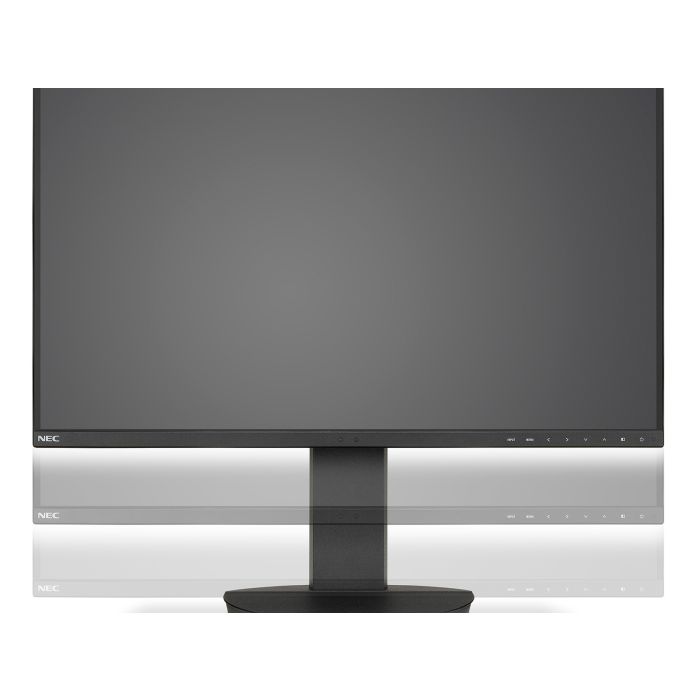

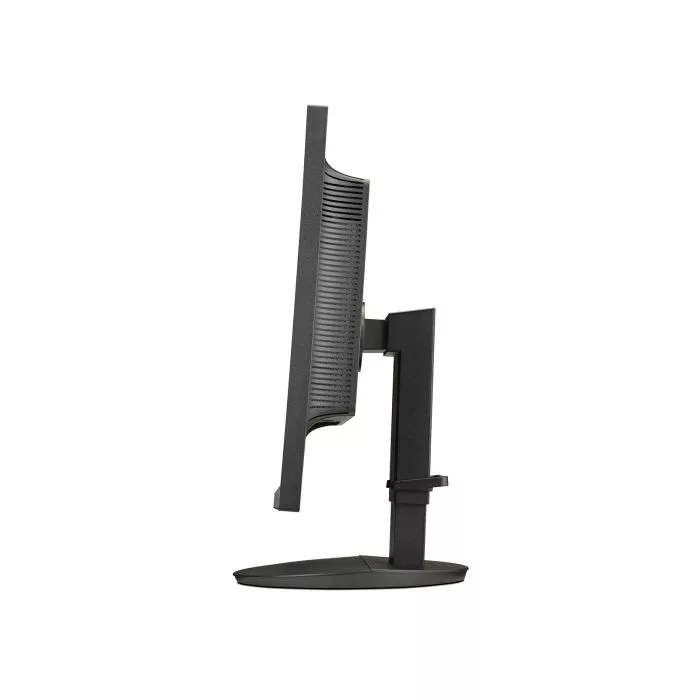

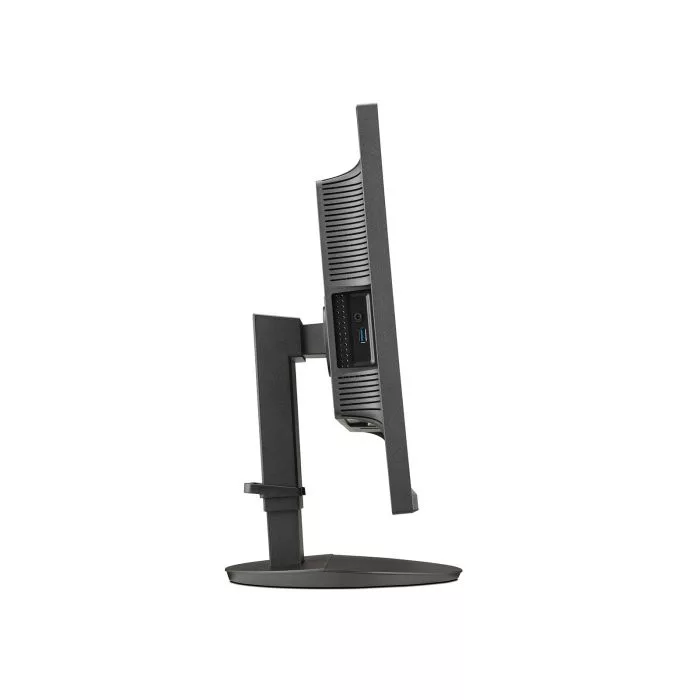

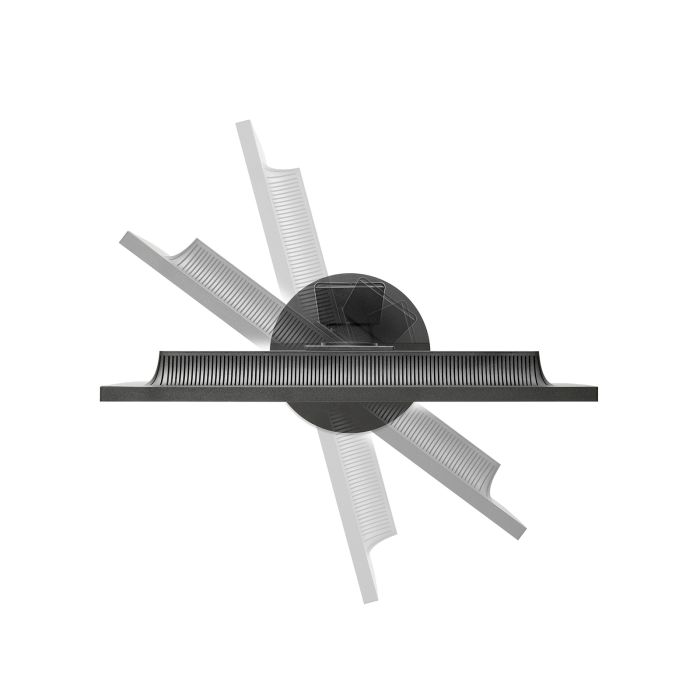

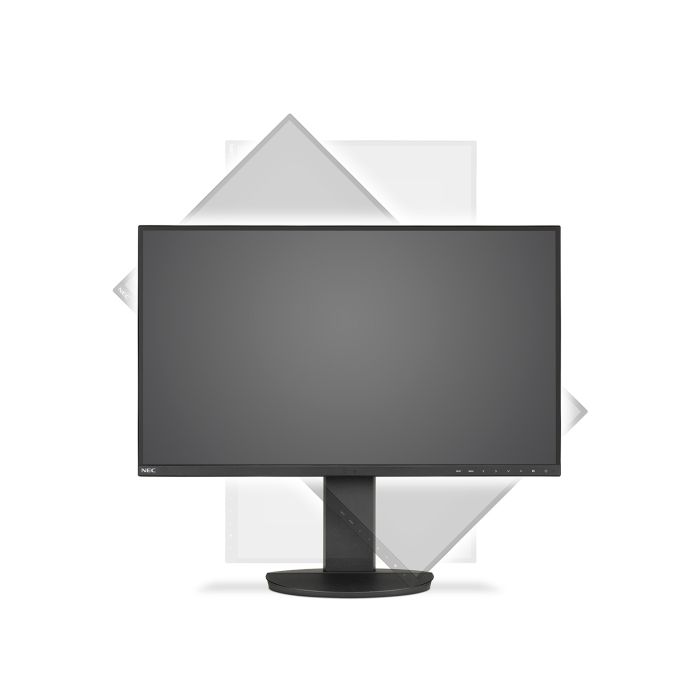

Regulacja wysokości w zakresie 15 cm. Obracanie do pozycji portretowej (pivot). Odchylanie ekranu przód - tył (tilt) w zakresie 30 stopni oraz obracanie w poziomie (swivel) na obrotowej podstawie w zakresie 180 stopni.

Wszystkie zakresy regulacyjne należą do najwyższego poziomu w branży monitorowej i umożliwiają wygodną konfigurację stanowiska pracy, niezależnie od wzrostu użytkownika, rodzaju fotela czy wysokości biurka.

W przypadku konieczności powieszenia na ścianie lub uchwycie, ramieniu, podstawę można zdjąć i wykorzystać elementy montażowe w standardzie VESA100.

Picture in Picture oraz Multi Picture

Wzorem serii PA oraz wyświetlaczy PublicDisplays, NEC EA271Q posiada funkcję wyświetlania obrazu z innego wejścia. Dodatkowe okno można wyświetlać na kilka sposób, jako okno lub połowę ekranu.

Konstrukcja bez ramek skłania do budowania stanowisk kilkumonitorowych, a oprogramowanie monitora ułatwia ustawienie takich układów. Każdy monitor może mieć przydzielone miejsce w ścianie, osobno konfigurowane, a mechanizm zdalnego zarządzania ułatwia organizację wszystkich razem lub każdego oddzielnie.

NaViSet Administrator 2

Zdalne sterowanie i zarządzanie:

1. Interaktywne zdalne sterowanie ustawieniami monitora przez sieć LAN (niektóre modele)
2. Łatwa regulacja ustawień monitora za pomocą protokołu DDC/CI
3. Zaawansowane monitorowanie i rejestrowanie

Zarządzanie zadaniami:

1. Zadania z poleceniami - zmiana ustawień lub wykonywanie działań w urządzeniach
2. Zadania warunkowe - sprawdzanie ustawień i/lub parametrów co określony czas; możliwość ustawienia alertów
3. Zadania informacyjne - odczyt ustawień lub parametrów i wyświetlanie wyników w czasie rzeczywistym

Zastosowanie w medycynie - DICOM

NEC EA271Q ma możliwość wyświetlania zgodnie z medycznym standardem DICOM. Fabrycznie zaimplementowany tryb pracy Dicom pozwala na podgląd materiałów PACS, zdjęć RTG i trójwymiarowego zobrazowania CT/MR w środowiskach niewymagających certyfikowanego monitora medycznego.

Do celów, gdzie wyświetlanie podlega reżimom rozporządzenia Ministra Zdrowia, istnieje wersja EA271Q MedView przeprogramowana na standard medyczny, spełniającego formalne wymogi w części dziedzin zobrazowania medycznego. Monitor tak zaprogramowany przechodzi z powodzeniem okresowe badania specjalistyczne w następujących branżach:

1. Stacja przeglądowa: tomografia komputerowa (CT), rezonans magnetyczny (MR), angiografia (angio-MR), mammografia (MRTG).
2. Stacja opisowa: stomatologia, pantomografia.

Ekologia w praktyce

Podświetlenie ekranu to najbardziej energochłonny blok monitora i jednocześnie najszybciej zużywający się. Czujnik obecności użytkownika wykrywa, czy ktoś rzeczywiście przebywa przed moniotrem i w przypadku opuszczenia stanowiska, samoczynnie wyłącza podświetlenie. Włącza natomiast po powrocie.

Ponadto monitor może analizować na bieżąco poziom oświetlenia, dopasowując jasność do aktualnych warunków, oraz uwzględniać jasność aplikacji i modyfikować wyświetlanie w locie. Przykładowo, jasna kartka Worda może być nieco przyciemniona, aby nie powodować olśnienia, szczególnie wieczorem lub nocą przy słabym oświetleniu.

Kalibracja sprzętowa NEC SpectraView II

Oprogramowanie SpectraView II to profesjonalne rozwiazanie kalibracyjne, spełniające wyśrubowane wymagania w fotografii, grafice, projektowaniu i video.

System SpectraView II wykorzystuje czujnik pomiarowy (kolorymetr lub spektrofotometr), do pomiarów poprawności wyświetlania na monitorze. Oprogramowanie analizuje pomiary i wysyła bezpośrednio do monitora polecenia dotyczące dostosowania barw. W ten sposób regulacja barw odbywa się w monitorze (sprzęcie), a nie w sterowniku karty graficznej (programie). Stanowi to clue idei sprzętowej kalibracji.

Dzięki SpectraView II w korekcji gamma i korekcji krzywej odpowiedzi tonalnej monitora w ogóle nie jest wykorzystywana karta graficzna, co gwarantuje zachowanie wierności barw w systemie.

Oprogramowanie NEC SpectraView II jest dostępne dla systemu Apple OSX, macOS , Microsoft Windows oraz Linux.

Duża głębia bitowa wewnętrznych tablic LUT (Look Up Table) - Każdy monitor LCD z oprogramowaniem SpectraView II korzysta z wewnętrznych tablic LUT (w zależności od modelu). Tablice te pozwalają na bardzo precyzyjne regulacje krzywej odpowiedzi tonalnej monitora bez ograniczania liczby wyświetlanych kolorów.

Blokowanie monitora - Po skalibrowaniu elementów menu ekranowego (OSD) można zablokować monitor, aby zapobiec przypadkowym lub nieupoważnionym regulacjom, które mogłyby spowodować rozkalibrowanie urządzenia.

Pełna automatyka kalibracji - Poprzez regulację monitora bezpośrednio na poziomie rozwiązań sprzętowych optymalne ustawienia są konfigurowane bez ingerencji użytkownika. System SpectraView II komunikuje się z monitorami za pomocą dwukierunkowego łącza komunikacyjnego DDC/CI (Display Data Channel – Command Interface) między kartą graficzną a monitorem przez zwykły przewód do przesyłania sygnału wideo. Nie są konieczne żadne dodatkowe kable.

Wiele zestawów ustawień kalibracyjnych - Dzięki funkcji błyskawicznego wczytywania różnych ustawień kalibracyjnych monitora możliwe jest szybkie i łatwe przełączanie między różnymi kalibracjami bez konieczności ponownego kalibrowania monitora. Za każdym razem, gdy wczytywany jest zestaw ustawień kalibracyjnych, automatycznie uaktualniane są wymagane ustawienia monitora i profile ICC/ColorSync.

Profilowanie monitora - Po kalibracji monitor jest automatycznie profilowany, a dokładne profile barw ICC/ColorSync są generowane i automatycznie rejestrowane w systemie zarządzania kolorem. Profile te wykorzystują matrycę Bradford Chromaticity Adaptation.

Dostęp do wielu informacji - Po zakończeniu kalibracji monitora wyświetlane jest okno informacji z jej wynikami i wieloma parametrami monitora, pokazujące np. mierzoną przestrzeń barw, śledzenie barw w skali szarości, wartości Delta-E i wartości luminancji. Wyświetlane są również dodatkowe informacje o monitorze takie jak nazwa modelu, numer seryjny i łączna liczba godzin eksploatacji.

Kontrola stanu kalibracji - Oprogramowanie SpectraView II wysyła zapytanie do każdego skalibrowanego monitora, aby sprawdzić, czy od ostatniej kalibracji zmienił się stan jakichkolwiek elementów sterowania. W razie jakiejkolwiek zmiany można automatycznie przywrócić poprzednią kalibrację.

Uniwersalność - Liczne funkcje i opcje programu SpectraView II zapewniają mu uniwersalność. Oprogramowanie jest w pełni zgodne z normą DICOM na potrzeby obrazowania medycznego. Można ustawić konkretną luminancję monitora lub wybrać opcję maksymalnej wartości możliwej do uzyskania w monitorze.

Zawartość opakowania:

• Monitor
• Przewód DisplayPort
• Przewód USB
• Przewód zasilający
• Przewodnik po instalacji

Materiały dodatkowe

• Instrukcja obsługi
• Zalecenia eksploatacyjne
• Deklaracja CE
• Rysunki techniczne
• Etykieta energetyczna
